Los núcleos de transformadores son componentes cruciales en los transformadores eléctricos, responsables de facilitar la transferencia de energía entre los devanados primario y secundario. Desempeñan un papel fundamental en la conversión de voltaje de alto a bajo o viceversa. Este artículo proporciona una exploración en profundidad de Núcleo de transformador tipo seco , incluyendo su diseño, materiales y funcionalidad. Si es ingeniero, investigador o alguien con curiosidad por los sistemas eléctricos, esta guía le proporcionará la información completa que necesita.

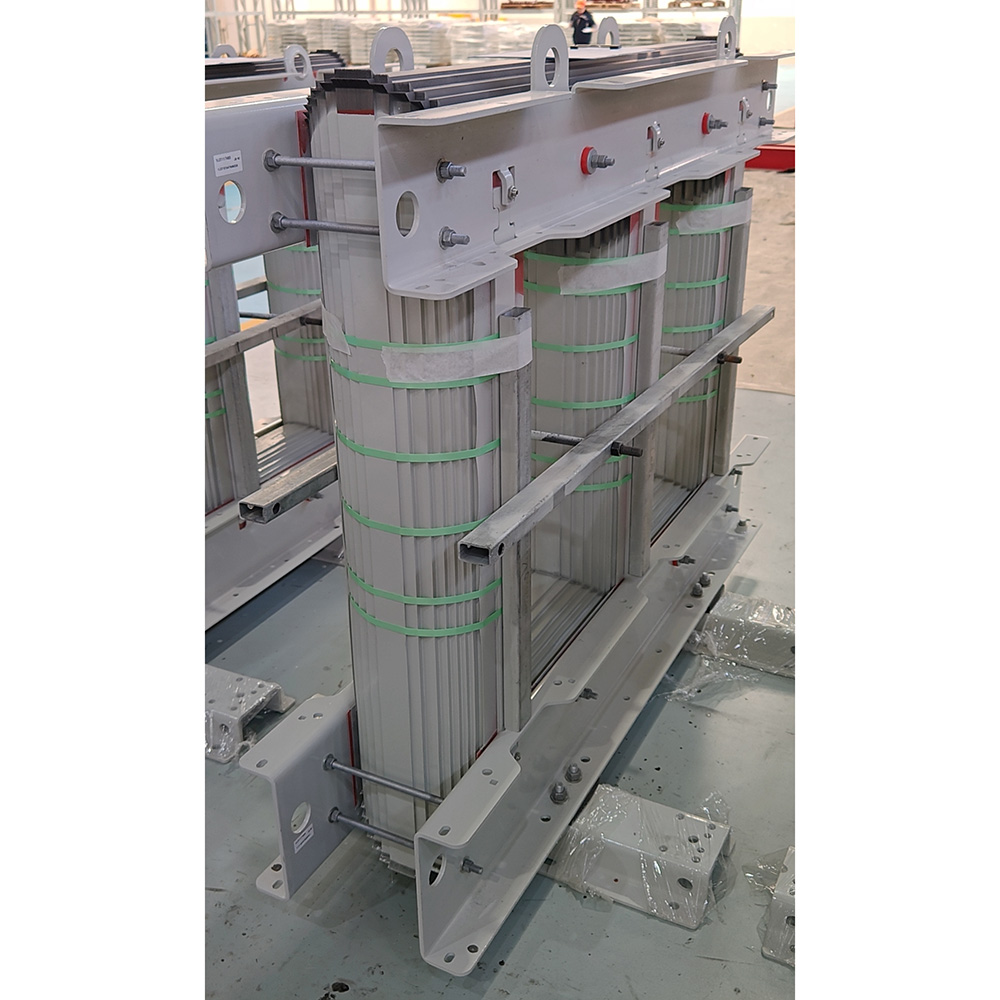

El núcleo de un transformador es un componente magnético que ayuda a transferir energía de una bobina a otra mediante inducción electromagnética. Por lo general, está fabricado con materiales magnéticos, como el acero, y está diseñado para minimizar las pérdidas de energía durante la transferencia. Los núcleos de transformadores de tipo seco son una categoría específica de núcleos de transformadores que son populares debido a su menor riesgo de incendio, menores necesidades de mantenimiento y diseño más compacto. Estos núcleos se utilizan principalmente en entornos interiores o urbanos, donde la seguridad contra incendios es fundamental.
El objetivo principal del núcleo del transformador es proporcionar un camino para el flujo magnético que permita que la energía eléctrica se transfiera entre las bobinas primaria y secundaria. Al hacerlo, los núcleos del transformador permiten que el voltaje aumente o disminuya, dependiendo de la configuración de los devanados.
Los núcleos de los transformadores son esenciales por las siguientes razones:
Acoplamiento magnético : El núcleo permite un acoplamiento magnético eficiente entre los devanados primario y secundario, lo que permite que la energía se transfiera de manera efectiva.
Transformación de voltaje : Los núcleos de los transformadores permiten la conversión de electricidad de alto voltaje en bajo voltaje o viceversa, según la configuración de los devanados.
Eficiencia energética : el diseño adecuado y la elección de materiales en los núcleos del transformador garantizan que se pierda una mínima energía en forma de calor, lo que hace que el transformador sea más eficiente.
Aislamiento eléctrico : Los núcleos del transformador proporcionan aislamiento eléctrico entre diferentes partes del sistema, asegurando que no se transfiera ni se escape energía no deseada.
En los núcleos de transformadores de tipo seco , el núcleo generalmente está alojado en un material de resina que garantiza el aislamiento eléctrico y reduce la necesidad de enfriamiento a base de aceite, lo que hace que estos transformadores sean adecuados para uso en interiores donde el riesgo de incendio es una preocupación.
Existen varios tipos de núcleos de transformadores, cada uno de ellos adecuado para diferentes aplicaciones. La elección del núcleo depende de factores como la potencia requerida, la eficiencia y las limitaciones de espacio.
Los núcleos tipo carcasa rodean los devanados, ofreciendo una mejor contención del flujo magnético. Estos núcleos son muy adecuados para aplicaciones de menor potencia. Por lo general, tienen mejor resistencia mecánica y contención de energía, lo que los hace ideales para sistemas residenciales o de baja potencia. Los núcleos de transformadores de tipo seco con un diseño tipo carcasa se pueden utilizar en entornos urbanos donde el espacio es limitado.
En un núcleo de transformador de tipo núcleo, los devanados rodean el núcleo. Estos núcleos son ideales para aplicaciones de alto voltaje y alta potencia. El diseño permite un fácil mantenimiento ya que los devanados son más accesibles. Sin embargo, generalmente requieren más cobre en su fabricación y provocan mayores pérdidas de energía en comparación con los núcleos tipo carcasa. Los diseños de tipo núcleo se encuentran comúnmente en núcleos de transformadores de tipo seco donde la facilidad de mantenimiento es una prioridad.
Utilizados en transformadores de distribución, los núcleos de separación distribuida presentan un diseño de abrazadera simple que reduce las pérdidas y los costos de fabricación. Estos núcleos son ideales para núcleos de transformadores de tipo seco porque son menos complejos y brindan una solución más eficiente y rentable para la distribución de energía en áreas urbanas.
Los núcleos de transformadores laminados utilizan finas capas de metal apiladas entre sí, un diseño que reduce las pérdidas de energía causadas por las corrientes parásitas. Este tipo de núcleo se utiliza a menudo en núcleos de transformadores de tipo seco porque ofrece alta eficiencia y durabilidad. El diseño laminado también reduce la necesidad de materiales pesados, lo que lo hace liviano y más fácil de instalar.
Estos núcleos están fabricados a partir de un material de vidrio metálico que ofrece una mejor eficiencia energética que los materiales tradicionales. Los núcleos de transformadores de tipo seco con núcleos amorfos y nanocristalinos se utilizan en sistemas donde minimizar las pérdidas de energía es fundamental, especialmente en sistemas que requieren un funcionamiento continuo y de alta eficiencia. Sin embargo, tienden a ser más frágiles y costosos, por lo que no son tan comunes como los núcleos laminados o con espacios distribuidos.
El material utilizado para los núcleos de los transformadores es crucial para determinar su eficiencia y rendimiento general. El material más utilizado es el acero al silicio, que tiene una alta permeabilidad magnética, lo que significa que puede conducir el flujo magnético de forma eficaz. Sin embargo, el uso de otros materiales se está volviendo cada vez más común en los diseños de transformadores modernos para cumplir con criterios de rendimiento específicos.
Acero al Silicio : Comúnmente utilizado en núcleos laminados, el acero al silicio mejora las propiedades magnéticas de los núcleos de los transformadores, reduciendo las pérdidas de energía.
Acero amorfo : este material se utiliza en diseños de transformadores avanzados que requieren mayor eficiencia y menores pérdidas sin carga.
Materiales nanocristalinos : estos materiales se utilizan en transformadores de alto rendimiento y ofrecen propiedades magnéticas y eficiencia energética superiores.
La fabricación del núcleo del transformador es un proceso meticuloso que implica varios pasos clave para garantizar un rendimiento óptimo.
Laminación : Para construir el núcleo se utilizan láminas delgadas de material magnético, a menudo acero al silicio. Estas láminas están estratificadas para reducir las corrientes parásitas y las pérdidas de energía.
Laminación en Frío : Este proceso aumenta la resistencia del acero al silicio utilizado en el núcleo, mejorando sus propiedades mecánicas.
Recocido : El acero se calienta para eliminar impurezas y mejorar sus propiedades eléctricas, asegurando un mejor rendimiento del transformador.
Ensamblaje : Las láminas laminadas se ensamblan en el diseño del núcleo final, ya sea un núcleo de transformador tipo seco u otro tipo.
La calidad de los núcleos de los transformadores es crucial para garantizar la confiabilidad y eficiencia a largo plazo. Para garantizar núcleos de alta calidad, los fabricantes, como Shanghai Jisco , realizan pruebas rigurosas en todos los núcleos de los transformadores. Comúnmente se realizan las siguientes pruebas:
Pruebas dimensionales : garantiza que el núcleo esté construido según especificaciones precisas.
Prueba Franklin : Mide la capacidad del núcleo para soportar tensiones eléctricas.
Prueba de Epstein : Mide propiedades magnéticas como la permeabilidad y la densidad de flujo.
En Shanghai Jisco , las pruebas son una parte fundamental del proceso de fabricación para garantizar que cada núcleo de transformador de tipo seco cumpla con los más altos estándares de rendimiento y confiabilidad.
Los núcleos de los transformadores están diseñados para minimizar las pérdidas de energía, pero algunas pérdidas son inevitables. Los núcleos de transformadores de tipo seco son especialmente eficientes en este sentido, ya que no requieren refrigeración a base de aceite, lo que reduce el riesgo de incendio y el impacto ambiental. Las fuentes más comunes de pérdida de energía en los núcleos de los transformadores son:
Corrientes de Foucault : Son corrientes circulares inducidas en el material del núcleo que generan pérdida de calor y energía.
Pérdidas por histéresis : ocurren cuando el campo magnético se invierte, lo que hace que la energía se disipe en forma de calor.
Pérdidas del núcleo : Son pérdidas que se producen debido a la resistencia del material del núcleo al flujo magnético.
Al utilizar materiales avanzados como el acero al silicio y emplear técnicas de diseño como laminación y orientación del grano, los fabricantes de transformadores pueden minimizar estas pérdidas, lo que da como resultado transformadores más eficientes energéticamente.
A medida que el mundo avanza hacia fuentes de energía renovables, la demanda de núcleos de transformadores de tipo seco continúa creciendo. Estos transformadores se utilizan cada vez más en redes inteligentes, sistemas de energía renovable y vehículos eléctricos, donde la eficiencia y la confiabilidad son cruciales. El futuro de los Núcleos de Transformadores Tipo Seco se centra en mejorar la eficiencia energética, reducir las necesidades de mantenimiento y adaptarse a los desafíos que plantean los sistemas energéticos modernos.
Los núcleos de transformadores de tipo seco son componentes integrales de los transformadores eléctricos y garantizan una transferencia de energía, conversión de voltaje y distribución de energía eficientes. Su diseño y materiales han evolucionado significativamente, con innovaciones como núcleos laminados, acero al silicio y materiales amorfos que mejoran la eficiencia y la confiabilidad. En Shanghai Jisco , nos enorgullecemos de ofrecer núcleos de transformadores de alta calidad que satisfacen las demandas de los sistemas energéticos modernos, brindando soluciones eficientes y sostenibles para nuestros clientes en todo el mundo.
