Просмотры: 0 Автор: Редактор сайта Время публикации: 30.10.2025 Происхождение: Сайт
Электрические трансформаторы необходимы для эффективного распределения электроэнергии. В основе каждого трансформатора лежит важнейший сердечник трансформатора. Со временем конструкции сердечников трансформаторов изменились, чтобы удовлетворить более высокие требования к эффективности. В этой статье мы рассмотрим эволюцию Технология изготовления сердечников трансформаторов : от ее скромного начала до современных инноваций в материалах и производстве.
История электрических трансформаторов восходит к концу 19 века, когда они начались с простых конструкций с использованием железных сердечников. Эти ранние сердечники трансформаторов были изготовлены из твердого железа, которое эффективно создавало магнитные поля, необходимые для передачи энергии. Однако эти сердечники имели существенные ограничения, в том числе потери энергии из-за гистерезиса и вихревых токов.
По мере роста требований к мощности инженеры осознали необходимость усовершенствования конструкции для повышения эффективности. Первоначальные проблемы заключались в балансе между материалом сердечника, размером и выходной мощностью. Эти ранние разработки, хотя и были революционными, часто были неэффективными и большими, что делало их непрактичными для многих приложений.
Идея сердечников трансформаторов восходит к новаторскому открытию Майклом Фарадеем электромагнитной индукции в 1831 году. Эксперимент Фарадея продемонстрировал, как изменяющееся магнитное поле может индуцировать ток в близлежащем проводнике, заложив основу для разработки электрических трансформаторов. Сердечники первых трансформаторов, изготовленные из железа, были необходимы для создания магнитной цепи, которая позволяла передавать мощность от одной катушки к другой. Эти первоначальные ядра, хотя и были элементарными, были необходимы для последующей разработки более эффективных конструкций.
Использование железа в ядрах продолжалось несколько десятилетий. Однако, когда исследователи обнаружили ограничения чистого железа, они начали экспериментировать со сталью, которая имела лучшие магнитные свойства, хотя и недостаточные для снижения потерь энергии. Эти эксперименты проложили путь к более поздним, более совершенным материалам.
В 1885 году инженеры Отто Блати, Микса Дери и Карой Циперновский из Австро-Венгерской империи создали конструкцию трансформатора ZDB, в котором использовался многослойный железный сердечник. Это ознаменовало значительный скачок в эффективности трансформаторов. Ламинированная конструкция уменьшила вихревые токи – нежелательные циркулирующие токи в материале сердечника – позволяя укладывать железные листы друг на друга с изолирующим слоем между ними. Это усовершенствование значительно повысило производительность трансформатора, позволив передавать электрическую энергию на большие расстояния без больших потерь энергии.
Трансформатор ZDB стал предшественником современных конструкций трансформаторов, оказав влияние на развитие технологии электрических трансформаторов на долгие годы вперед. Он также подчеркнул важность улучшения материала сердечника трансформатора для повышения эффективности.
В середине 20-го века произошел значительный скачок в производстве материалов для сердечников трансформаторов с появлением текстурированной электротехнической стали (GOES). В отличие от традиционной стали, GOES обрабатывается таким образом, чтобы ее зерна располагались в определенном направлении, что максимизирует ее магнитные свойства. Такая ориентация помогает снизить потери энергии, вызванные гистерезисом и вихревыми токами, что делает GOES ключевым материалом в высокоэффективных трансформаторах.
Разработка GOES значительно повысила производительность трансформаторов, особенно в приложениях большой мощности. Поскольку спрос на электроэнергию продолжал расти, инженеры все чаще полагались на GOES для повышения надежности трансформаторов и снижения общей стоимости передачи энергии.
В поисках еще более эффективных материалов ученые начали экспериментировать с аморфными и нанокристаллическими сплавами. Эти материалы обладают уникальными магнитными свойствами, которые делают их идеальными для сердечников трансформаторов. Аморфные металлы, в частности, производятся путем быстрого охлаждения расплавленного материала, чтобы предотвратить образование кристаллической структуры, в результате чего металл имеет меньшие потери в сердечнике.
Нанокристаллические сплавы еще более совершенны: их мелкоструктурированное расположение зерен повышает магнитную проницаемость и сводит потери энергии к минимуму. Эти материалы особенно полезны для применений, требующих низких потерь в сердечнике и высокой энергоэффективности, например, в трансформаторах, используемых в системах возобновляемых источников энергии.
Кремниевая сталь, или электротехническая сталь, стала стандартным материалом для современных сердечников трансформаторов. При добавлении кремния в сталь ее электропроводность снижается, а магнитные свойства усиливаются. Этот материал обеспечивает более высокий уровень эффективности, чем традиционная сталь, что делает его незаменимым для современных трансформаторов, требующих минимальных потерь энергии.
Кремниевая сталь особенно важна в больших трансформаторах, используемых для передачи энергии, поскольку она позволяет сердечнику трансформатора передавать большое количество энергии с минимальными потерями. Его высокая проницаемость гарантирует, что трансформатор может эффективно работать как на высоких, так и на низких частотах, что делает его универсальным и надежным.

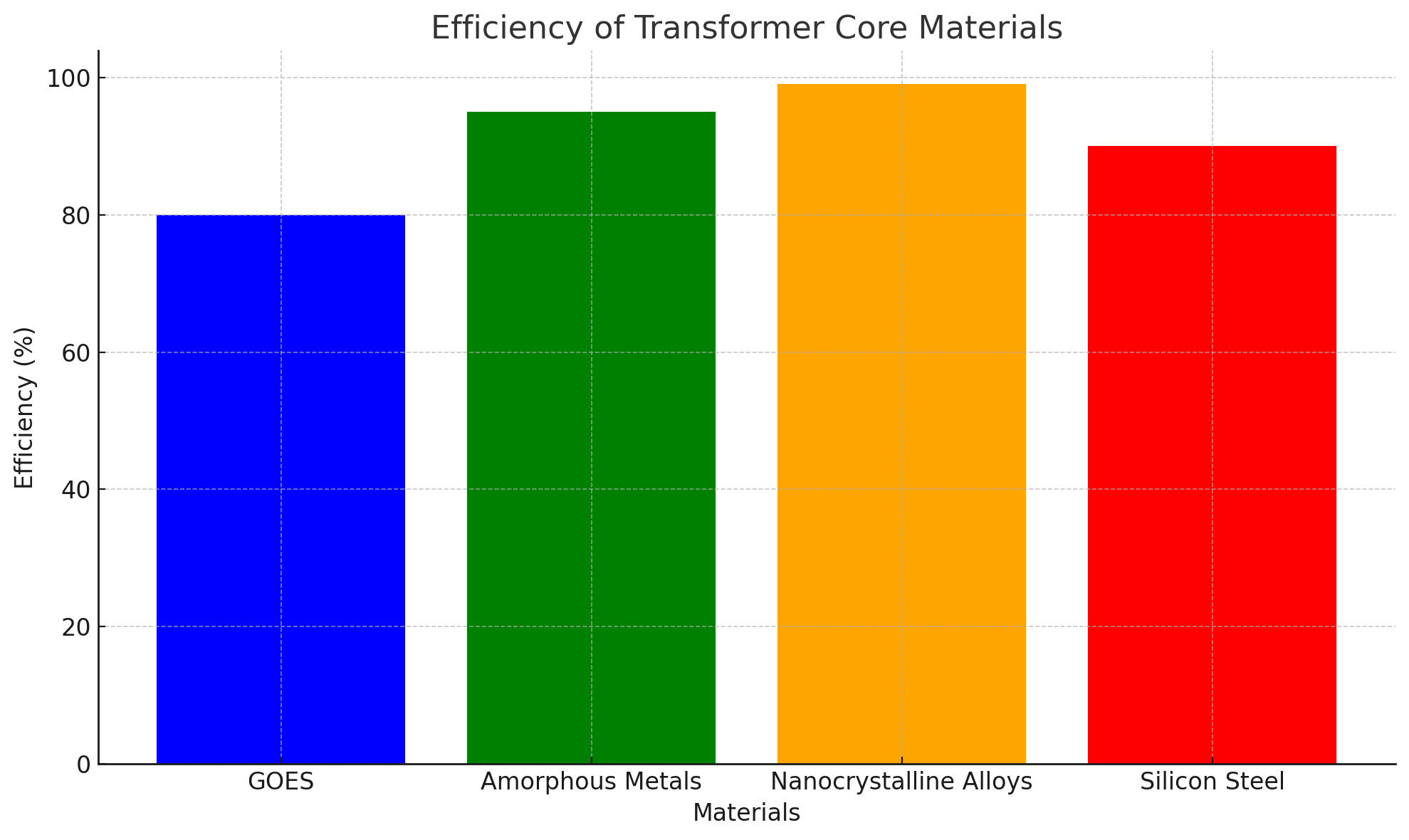

Материал |
Магнитные свойства |
Эффективность |
Общие приложения |
Зернисто-ориентированная электротехническая сталь (GOES) |
Высокая проницаемость, низкие потери в сердечнике |
Высокая эффективность |
Трансформаторы силовой передачи |
Аморфные металлы |
Меньшие потери в сердечнике, более высокая магнитная проницаемость |
Очень высокая эффективность |
Высокоэффективные трансформаторы |
Нанокристаллические сплавы |
Чрезвычайно низкие потери в сердечнике, высокое магнитное насыщение |
Сверхвысокая эффективность |
Усовершенствованные компактные трансформаторы |
Кремниевая сталь |
Умеренная проницаемость |
Повышенная эффективность |
Обычное явление в стандартных трансформаторах |
На заре производства трансформаторов сердечники изготавливались вручную. Рабочие разрезали и укладывали железные листы, часто без той точности и автоматизации, которые мы видим сегодня. Процессы были трудоемкими, а контроль качества зачастую был непоследовательным. Из-за отсутствия точного оборудования ранние сердечники трансформаторов были склонны к снижению эффективности из-за воздушных зазоров между слоями ламинации, что приводило к значительным потерям энергии.
Эти ранние методы также были медленными и дорогостоящими, что ограничивало масштабы производства трансформаторов. Однако по мере роста спроса на электроэнергию производители искали способы улучшить эти процессы.
С развитием технологий процесс производства сердечников трансформаторов стал более автоматизированным. Автоматизированные системы резки и укладки позволили повысить точность, уменьшить воздушные зазоры и обеспечить правильное выравнивание ламинатов. Это повысило стабильность и эффективность сердечников трансформатора, что привело к повышению производительности и снижению потерь в сердечниках.
Современные производственные предприятия используют станки с компьютерным управлением для резки и укладки сердечников трансформаторов с исключительной точностью. Эта автоматизация позволила резко сократить трудозатраты и повысить производительность, обеспечивая при этом соответствие сердечников трансформаторов высоким стандартам качества.
По мере развития конструкции и производства трансформаторов решающее значение приобрели инновации в области укладки пластин и измерения потерь. Процесс укладки был усовершенствован, чтобы свести к минимуму образование воздушных зазоров, что снижает сопротивление магнитного пути и снижает потери энергии. Для повышения эффективности сердечника трансформатора были разработаны усовершенствованные методы укладки пластин, такие как ступенчатое соединение и соединение под углом.
Более того, измерение потерь в сердечнике с высокой точностью теперь стало стандартной частью производственного процесса. Современные методы измерения позволяют точно оценить магнитные потери в сердечнике, гарантируя, что каждый трансформатор будет работать с максимальной эффективностью еще до того, как он покинет завод.
В современную эпоху компьютерное проектирование (САПР) произвело революцию в способах проектирования сердечников трансформаторов. САПР позволяет инженерам создавать очень подробные и точные 3D-модели сердечников трансформаторов, оптимизируя геометрию для максимальной эффективности. Моделируя магнитные поля и виртуально тестируя различные конфигурации ядер, CAD гарантирует, что конечный продукт будет работать с максимальной эффективностью еще до начала его физического производства.
Программное обеспечение САПР также ускоряет процесс проектирования, позволяя производителям быстро адаптироваться к меняющимся требованиям клиентов или нормативным стандартам. Это особенно важно в отраслях, где требуются специальные трансформаторы для конкретных применений.
По мере того как энергетический сектор движется к более интеллектуальным системам, сердечники трансформаторов интегрируются с интеллектуальными технологиями и устройствами Интернета вещей (IoT). Умные трансформаторы, оснащенные датчиками и коммуникационными технологиями, могут контролировать свою производительность в режиме реального времени. Эти устройства могут отслеживать такие параметры, как температура, нагрузка и эффективность, предоставляя ценную информацию о состоянии трансформатора и обеспечивая профилактическое обслуживание.
Интеграция Интернета вещей в сердечники трансформаторов позволяет улучшить мониторинг и контроль, сократить время простоев и повысить общую надежность электрических сетей.
Стремление к устойчивому производству также повлияло на производство сердечников трансформаторов. Поскольку отрасли стремятся сократить выбросы углекислого газа, производители трансформаторов изучают более экологически чистые материалы и процессы. Это включает в себя использование переработанных материалов для изготовления активной зоны и внедрение энергоэффективных методов производства.
Многие современные трансформаторы спроектированы так, чтобы быть более энергоэффективными, сокращать количество отходов и повышать общую устойчивость энергосистем. Эта тенденция к экологически чистому производству обусловлена не только нормативными требованиями, но и растущим спросом потребителей и предприятий на более экологичные технологии.
Использование современных материалов, таких как аморфная сталь и нанокристаллические сплавы, создает проблемы при поиске и обращении. Эти материалы более деликатны и сложны в работе по сравнению с традиционной сталью, требуя специального оборудования и опыта. Обеспечение того, чтобы эти материалы сохраняли свои высокие магнитные свойства на протяжении всего производственного процесса, имеет решающее значение для поддержания эффективности трансформатора.
Хотя высокоэффективные сердечники трансформаторов необходимы для снижения потерь энергии, их производство также может быть более дорогим. Производители должны сбалансировать стремление к высококачественным материалам с необходимостью поддерживать конкурентоспособные производственные затраты. Это часто требует выбора правильных материалов для конкретных применений, чтобы преимущества эффективности перевешивали дополнительные затраты.
Точность резки, резки и укладки имеет решающее значение для поддержания качества сердечников трансформаторов. Даже небольшие изменения в размере или расположении пластин могут привести к увеличению потерь в сердечнике. Современные технологии производства значительно повысили точность этих процессов, но поддержание этого уровня точности остается ключевой задачей для производителей.
Поскольку страны по всему миру внедряют более строгие стандарты энергоэффективности, производителям трансформаторов все чаще приходится производить сердечники трансформаторов с низкими потерями. Такие правила, как Директива по энергоэффективности в Европе и аналогичные инициативы в США и Азии, способствуют внедрению более эффективных технологий трансформаторов.
Эти правила направлены на снижение потребления энергии и снижение воздействия электрических систем на окружающую среду. Производители должны гарантировать, что их сердечники трансформаторов соответствуют этим стандартам, продолжая при этом внедрять инновации для повышения эффективности.
Растущий переход к возобновляемым источникам энергии также влияет на разработку сердечников трансформаторов. Трансформаторы играют жизненно важную роль в интеграции возобновляемых источников энергии, таких как солнечная и ветровая энергия, в энергосистемы. Чтобы справиться с изменчивостью и колебаниями возобновляемой энергии, сердечники трансформаторов должны быть рассчитаны на максимальную эффективность при динамических нагрузках.
Проекты по возобновляемым источникам энергии часто требуют индивидуальных решений по трансформаторам, что побуждает производителей предлагать более гибкие конструкции сердечников, отвечающие конкретным требованиям этих проектов.
Поскольку отрасли требуют более специализированных и эффективных трансформаторных решений, потребность в настраиваемых сердечниках трансформаторов возрастает. От передачи электроэнергии до распределения и промышленного применения компании ищут трансформаторы, которые можно адаптировать к их точным спецификациям. Это привело к увеличению спроса на производителей, которые могут предложить гибкое и узкоспециализированное производство основной продукции.
Будущее сердечников трансформаторов связано с постоянным развитием современных магнитных материалов. Исследователи изучают новые сплавы и композиты, которые обеспечивают еще более низкие потери в сердечнике и лучшие магнитные свойства. Эти материалы могут помочь создать меньшие по размеру и более эффективные трансформаторы, способные выдерживать большие силовые нагрузки и при этом минимизировать потери энергии.
3D-печать и аддитивное производство способны совершить революцию в производстве сердечников трансформаторов. Эти технологии позволяют создавать очень сложные и индивидуальные конструкции сердечников, которые ранее были невозможны с помощью традиционных методов производства. Это может привести к созданию более эффективных сердечников трансформаторов с оптимизированной геометрией и сокращением отходов материала.
Поскольку технологии интеллектуальных сетей продолжают развиваться, спрос на интеллектуальные трансформаторы будет расти. Этим трансформаторам потребуются усовершенствованные материалы сердечника, способные обеспечить высокие возможности обработки данных и мониторинга. Интеграция датчиков и устройств Интернета вещей потребует, чтобы сердечники трансформаторов были как электрически эффективными, так и способными поддерживать цифровые технологии.
Эволюция производства сердечников трансформаторов была вызвана необходимостью повышения эффективности, устойчивости и адаптируемости. От базовых железных сердечников до передовых нанокристаллических сплавов и интеллектуальных технологий был достигнут значительный прогресс. По мере изменения энергетического ландшафта производители должны адаптироваться к возникающим тенденциям и изменениям в законодательстве. Shanghai JISCO продолжает лидировать, предлагая инновационные решения для трансформаторных сердечников, обеспечивая высокую эффективность и устойчивость. Их продукция поддерживает растущий спрос на интеграцию возобновляемых источников энергии, что делает их жизненно важными для будущего электроэнергетических систем.
Ответ: Сердечник трансформатора является ключевым компонентом электрических трансформаторов. Он облегчает магнитный поток, который позволяет передавать электрическую энергию между катушками. Сердечник играет решающую роль в минимизации потерь энергии и повышении эффективности трансформатора.
Ответ: Производство сердечников трансформаторов эволюционировало от ручных процессов с использованием железа к передовым технологиям с использованием таких материалов, как текстурированная электротехническая сталь, нанокристаллические сплавы и аморфные металлы, что повышает эффективность и снижает потери энергии.
Ответ: Сердечники современных трансформаторов в основном изготавливаются из электротехнической стали с ориентированной структурой (GOES), аморфных металлов и нанокристаллических сплавов, что обеспечивает улучшенные магнитные свойства и снижение потерь энергии.
Ответ: Эффективность производства сердечников трансформаторов снижает потери энергии, что напрямую влияет на передачу энергии и снижает эксплуатационные расходы. Передовые материалы и точные методы производства гарантируют, что трансформаторы работают с минимальными энергозатратами.
Ответ: Кремниевая сталь повышает магнитную проницаемость сердечников трансформатора, уменьшая потери в сердечнике и повышая эффективность. Он широко используется в высокопроизводительных трансформаторах, обеспечивая лучшую мощность и надежность.
Ответ: Материалы, используемые в сердечниках трансформаторов, такие как нанокристаллические сплавы и кремнистая сталь, напрямую влияют на энергоэффективность. Эти материалы минимизируют потери в сердечнике, улучшая общую производительность и надежность электрических систем.
