ما هي وظيفة المحولات الأساسية؟

تقع نوى المحولات في قلب المحولات الكهربائية، حيث تلعب دورًا أساسيًا في تحويل ونقل الطاقة الكهربائية بكفاءة. تعتبر المحولات حيوية لزيادة الجهد أو خفضه لضمان إمكانية نقل الطاقة عبر مسافات طويلة أو استخدامها في تطبيقات محددة بالجهد الصحيح. يعد قلب المحول من النوع الجاف، على وجه الخصوص، مكونًا حاسمًا في أنظمة التوزيع الكهربائية، حيث تكون السلامة والأداء والكفاءة ذات أهمية قصوى. في هذه المقالة، سوف نستكشف وظيفة نوى المحولات، مع التركيز بشكل خاص عليها نوى المحولات من النوع الجاف ، فحص تصميمها ومزاياها وكيفية مساهمتها في الكفاءة الشاملة للمحولات.

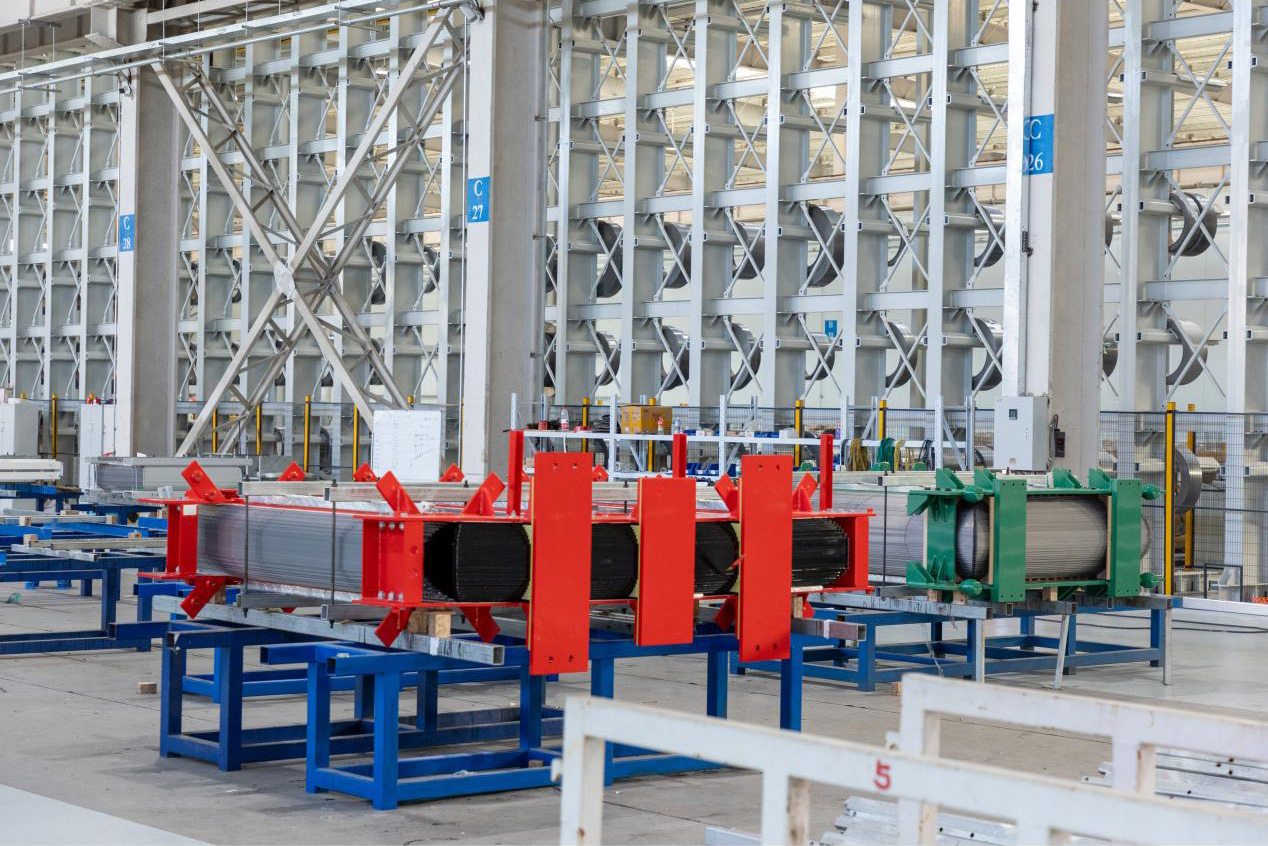

ما هو المحول الأساسي؟

قلب المحول هو مكون مغناطيسي يسهل نقل الطاقة الكهربائية بين اللفات الأولية والثانوية للمحول. من خلال توفير مسار للتدفق المغناطيسي الناتج عن التيار المتردد (AC) في الملف الأولي، يضمن القلب نقل الطاقة بكفاءة إلى الملف الثانوي، والذي بدوره يقوم بتشغيل الأجهزة الكهربائية أو الأنظمة المتصلة بالمحول. يتكون قلب المحول عادةً من مواد مغناطيسية عالية الجودة، مثل فولاذ السيليكون أو الفولاذ غير المتبلور، والتي تتمتع بنفاذية عالية للتدفق المغناطيسي. تساعد هذه المواد على زيادة كفاءة المحول إلى الحد الأقصى.

إن قلب المحول من النوع الجاف هو نوع مختلف من قلوب المحولات المستخدمة في المحولات غير القائمة على النفط. على عكس المحولات المغمورة بالزيت التي تتطلب نظام تبريد يتضمن الزيت، يتم تبريد قلوب المحولات من النوع الجاف من خلال الحمل الحراري الطبيعي أو تبريد الهواء القسري. وهذا يجعلها أكثر أمانًا للاستخدام في الأماكن الداخلية حيث يكون هناك خطر الحريق وتسرب الزيت. في هذه المحولات، يلعب القلب دورًا حيويًا في ضمان تحويل الطاقة بكفاءة، وتتأثر وظيفته بالعديد من عناصر التصميم.

دور المحولات الأساسية في تحويل الطاقة

وسط تحويل الطاقة

إحدى الوظائف الأساسية لنواة المحول هي العمل كوسيط يتم من خلاله تحويل الطاقة الكهرومغناطيسية من مستوى جهد إلى آخر. ومن خلال توجيه التدفق المغناطيسي بين الملفين الأولي والثانوي، يضمن القلب نقل الطاقة بأقل قدر من الخسائر. تتضمن عملية تحويل الطاقة المجال المغناطيسي الناتج عن التيار في الملف الأولي مما يؤدي إلى توليد جهد في الملف الثانوي، والذي يستخدم بعد ذلك لتشغيل الأجهزة المتصلة.

تم تصميم قلب المحول من النوع الجاف خصيصًا لأداء هذه الوظيفة بكفاءة دون الحاجة إلى التبريد المعتمد على الزيت، مما يجعله مثاليًا للبيئات التي تكون فيها السلامة أولوية. تعد المواد الأساسية والتصميم أمرًا بالغ الأهمية لتقليل فقد الطاقة أثناء عملية التحويل هذه، مما يضمن تشغيل المحول بأقصى قدر من الكفاءة.

موصل التدفق المغناطيسي

يتمثل الدور الرئيسي لنواة المحول في توصيل التدفق المغناطيسي الناتج عن الملف الأولي إلى الملف الثانوي. تم تصميم القلب لتوفير مسار منخفض المقاومة للتدفق المغناطيسي، مما يزيد من نقل الطاقة. تتمتع المادة الأساسية، التي غالبًا ما تكون مصنوعة من فولاذ السيليكون أو معادن أخرى عالية النفاذية، بنفاذية مغناطيسية عالية، مما يعني أنها يمكنها توصيل المجال المغناطيسي بكفاءة بأقل مقاومة.

بالنسبة لقلوب المحولات من النوع الجاف، يتضمن التصميم عادةً التصفيح، مما يساعد على تقليل فقد الطاقة بسبب التيارات الدوامية. تقوم عملية التصفيح بتقسيم القلب إلى صفائح رقيقة معزولة عن بعضها البعض، مما يحد من تكوين التيارات الدوامية ويضمن تشغيل المحول بكفاءة أكبر.

أنواع نوى المحولات ووظائفها

قذيفة من نوع الأساسية

تم تصميم قلب المحول من النوع الصدفي بمقطع عرضي مستطيل، حيث يحيط القلب باللفات مثل الصدفة. يحتوي هذا النوع من النواة على نير تساعد على تقليل الخسائر الناجمة عن تدفق التسرب. يعتبر هيكل القلب من النوع الصدفي مثاليًا للمحولات التي تحتاج إلى التعامل مع تطبيقات التيار العالي، ويستخدم بشكل شائع في قلوب المحولات من النوع الجاف نظرًا لاستقراره الميكانيكي الممتاز وتقليل الخسائر.

تشمل مزايا النوى من نوع الصدفة ما يلي:

• مواصفات أقل للتصفيح، مما يبسط عملية التصنيع.

• انخفاض تدفق التسرب، مما يعزز كفاءة الطاقة.

النواة من النوع الأساسي

وعلى النقيض من النواة من النوع الصدفي، فإن النواة من النوع الأساسي تحتوي على مقطع عرضي أسطواني متدرج، مع لفات تحيط بالطرف الأساسي. يسمح هذا النوع من التصميم باستقرار أفضل للدائرة القصيرة ويجعل إدارة العزل بين اللفات والقلب أسهل. تُستخدم النوى من النوع الأساسي على نطاق واسع في المحولات، بما في ذلك تلك التي تحتوي على نوى المحولات من النوع الجاف.

تشمل مزايا النوى من النوع الأساسي ما يلي:

• مواصفات تصفيح متعددة مما يساهم في زيادة المرونة في التصميم.

• إدارة أسهل للعزل، مما يؤدي إلى أداء أفضل على المدى الطويل في مختلف ظروف التشغيل.

مغلفة محول الأساسية

يتم إنشاء قلوب المحولات المصفحة عن طريق تكديس صفائح رقيقة من الفولاذ الكهربائي، كل منها معزول عن الآخر. يساعد هذا التصميم على تقليل تكوين التيارات الدوامية، والتي يمكن أن تسبب فقدانًا كبيرًا للطاقة. يلعب تصفيح القلب دورًا رئيسيًا في كفاءة المحول، خاصة في قلوب المحولات من النوع الجاف، حيث يعد تقليل فقدان الطاقة أمرًا ضروريًا لتحقيق الأداء الأمثل.

تشمل الفوائد الرئيسية للنوى المصفحة ما يلي:

• تقليل خسائر التيار الدوامي.

• تحسين النفاذية المغناطيسية، مما يضمن نقل أفضل للطاقة.

• إدارة حرارية أفضل بسبب التصميم المجزأ، مما يساعد على تبديد الحرارة.

كيف تعمل نوى المحولات على تحسين كفاءة المحولات

تقليل خسائر إيدي الحالية

يتم تحفيز تيارات إيدي في المادة الأساسية عندما تتعرض لمجال مغناطيسي متغير. تولد هذه التيارات المنتشرة الحرارة وتساهم في فقدان الطاقة. إن تصفيح المادة الأساسية، كما هو موضح في قلوب المحولات من النوع الجاف، يقلل من تدفق التيارات الدوامة عن طريق إنشاء طبقات معزولة بين صفائح الفولاذ. وهذا يقلل من الحرارة المتولدة ويحسن كفاءة نقل الطاقة.

يؤدي تقليل التيارات الدوامة في النوى المصفحة إلى تقليل فقدان الطاقة، مما يضمن عمل المحول بكفاءة. باستخدام مواد عالية الجودة مثل الفولاذ السيليكوني، تكون قلوب المحولات قادرة على تقليل مقاومة التدفق المغناطيسي، مما يعزز الكفاءة بشكل أكبر.

التقليل من فقدان التباطؤ

تحدث خسائر التباطؤ عندما يتم عكس المجال المغناطيسي في المادة الأساسية باستمرار بواسطة التيار المتردد. تتطلب هذه العملية طاقة لمغنطة النواة وإزالة مغناطيسيتها، وتتبدد تلك الطاقة على شكل حرارة. تساعد النوى المصفحة على تقليل فقدان التباطؤ عن طريق تجزئة المسار المغناطيسي، مما يقلل من كثافة التدفق المغناطيسي ويساعد على تقليل استهلاك الطاقة.

بالنسبة لقلوب المحولات من النوع الجاف، يعد تقليل فقدان التباطؤ أمرًا بالغ الأهمية لأنه يضمن تشغيل المحول بأقل قدر من هدر الطاقة، مما يؤدي إلى إطالة عمر المحول مع تحسين أدائه العام.

النفاذية المغناطيسية وتوصيل التدفق

النفاذية المغناطيسية هي قدرة المادة على إجراء التدفق المغناطيسي. كلما زادت النفاذية، كلما كان النواة أفضل في توصيل المجال المغناطيسي، مما يؤثر بشكل مباشر على كفاءة نقل الطاقة بين اللفات. يعمل تصفيح المادة الأساسية على تعزيز النفاذية المغناطيسية من خلال تحديد مسار التدفق المغناطيسي، مما يسمح بتحويل الطاقة بشكل أكثر كفاءة.

في قلوب المحولات من النوع الجاف، تضمن النفاذية المغناطيسية العالية اقترانًا أفضل بين اللفات الأولية والثانوية، مما يقلل من تدفق التسرب ويحسن الكفاءة العامة. وينتج عن ذلك محول أكثر كفاءة في استخدام الطاقة وقادر على التعامل مع ظروف الحمل المختلفة بفعالية.

الإدارة الحرارية

تعد الإدارة الحرارية الفعالة ضرورية للحفاظ على أداء وطول عمر المحولات. تساعد النوى المصفحة على تقليل كمية الحرارة المتولدة داخل المحول، وذلك بفضل قدرتها على تقليل فقد الطاقة. تساعد مساحة السطح المتزايدة الناتجة عن التصفيح أيضًا على تبديد الحرارة، مما يضمن بقاء المحول ضمن درجات حرارة التشغيل الآمنة.

بالنسبة لقلوب المحولات من النوع الجاف، تعد الإدارة الحرارية ذات أهمية خاصة لأنها لا تعتمد على أنظمة التبريد المعتمدة على الزيت. وبدلاً من ذلك، فإنها تعتمد على الحمل الحراري للهواء الطبيعي أو التبريد القسري، مما يجعل تصميم القلب والمواد المستخدمة أكثر أهمية للتشغيل الفعال.

تأثير التصميم الأساسي للمحولات على الأداء

الدعم الهيكلي

يوفر قلب المحول الدعم الهيكلي للملفات، مما يضمن بقاءها محاذية بشكل صحيح أثناء التشغيل. تعد هذه السلامة الهيكلية أمرًا بالغ الأهمية في منع الضغط الميكانيكي أو الاهتزاز من التأثير على أداء المحول. بالنسبة لقلوب المحولات من النوع الجاف، يعد الحفاظ على هذا الاستقرار أمرًا مهمًا بشكل خاص، حيث تُستخدم هذه المحولات غالبًا في البيئات الداخلية حيث تكون المساحة محدودة، ويمكن أن يكون للاهتزازات الميكانيكية تأثير كبير.

الحد من الضوضاء والاهتزاز

يمكن أن تنتج المحولات ضوضاء كبيرة بسبب الاهتزازات الناتجة عن الانقباض المغناطيسي، وهي ظاهرة تتوسع فيها المادة الأساسية وتنكمش استجابة للمجال المغناطيسي. يساعد تصفيح القلب على تقليل هذه الاهتزازات عن طريق عزلها داخل الطبقات، وبالتالي تقليل الضوضاء وجعل المحول أكثر هدوءًا أثناء التشغيل.

بالنسبة لقلوب المحولات من النوع الجاف، يعد تقليل الضوضاء مفيدًا بشكل خاص، حيث تُستخدم هذه المحولات غالبًا في المناطق الحضرية والسكنية حيث يمكن أن يكون التلوث الضوضائي مصدرًا للقلق.

خاتمة

يلعب قلب المحول من النوع الجاف دورًا محوريًا في التشغيل الفعال للمحولات الحديثة. من خلال استخدام النوى المصفحة، يمكن للمحولات تقليل فقدان الطاقة بسبب التيارات الدوامية والتباطؤ، وتعزيز النفاذية المغناطيسية، وإدارة الحرارة بشكل أكثر فعالية، وتوفير استقرار هيكلي أفضل. تجعل هذه الفوائد النوى المصفحة عنصرًا حاسمًا في تصميم المحولات، خاصة في قلوب المحولات من النوع الجاف، حيث تكون السلامة والأداء والكفاءة ذات أهمية قصوى.
