المحولات الأساسية

قلب المحول: القلب المغناطيسي لتحويل الطاقة الموثوق

أ Transformer Core هي الدائرة المغناطيسية الهندسية التي توجه التدفق وتحدد الكفاءة وتشكل السلوك الحراري والصوتي في المحولات والمفاعلات وأجهزة الاستشعار الحالية. بالنسبة لمصنعي المعدات الأصلية والمرافق وفرق EPC والمستخدمين الصناعيين، فإن التصميم الأساسي هو المكان الذي تصبح فيه أهداف الأداء نتائج قابلة للقياس: انخفاض فقدان عدم التحميل، وانخفاض الضوضاء، وارتفاع درجة الحرارة المستقر، والموثوقية المتسقة على المدى الطويل.

محفظة كاملة للمتطلبات الأساسية للمحولات الحديثة

توفر SHJISCO مجموعة عملية من الحلول الأساسية المصممة لتتناسب مع بيئات التشغيل في العالم الحقيقي - أنظمة صب الراتنج الداخلية، والشبكات الخارجية المغمورة بالزيت، وإلكترونيات الطاقة المدمجة، والقياس الدقيق.

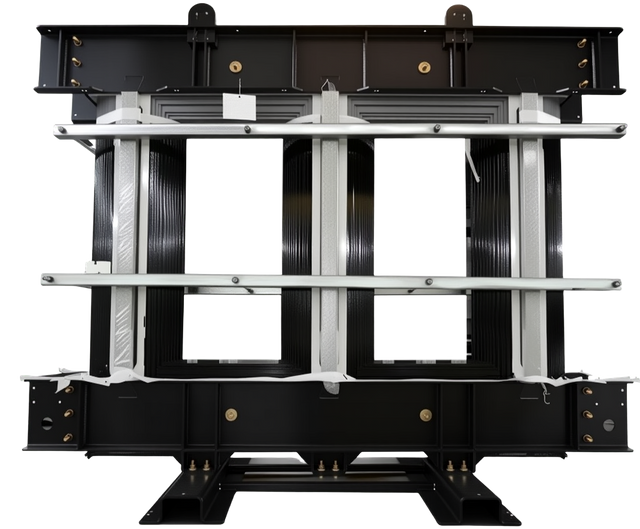

1) قلب المحول من النوع الجاف

• مُصمم للأنظمة المصبوبة بالراتنج والنوع الجاف حيث يعد الاكتناز وانخفاض مستوى الضجيج والسلامة أمرًا بالغ الأهمية.

• يساعد تكديس التصفيح المُحسّن وتصميم المفاصل على تقليل فقدان الحمل، وتيار عدم التحميل، والاهتزاز.

• يتم إقرانها بشكل شائع بمواد عزل عالية الجودة وهياكل تثبيت مستقرة لعمر خدمة طويل.

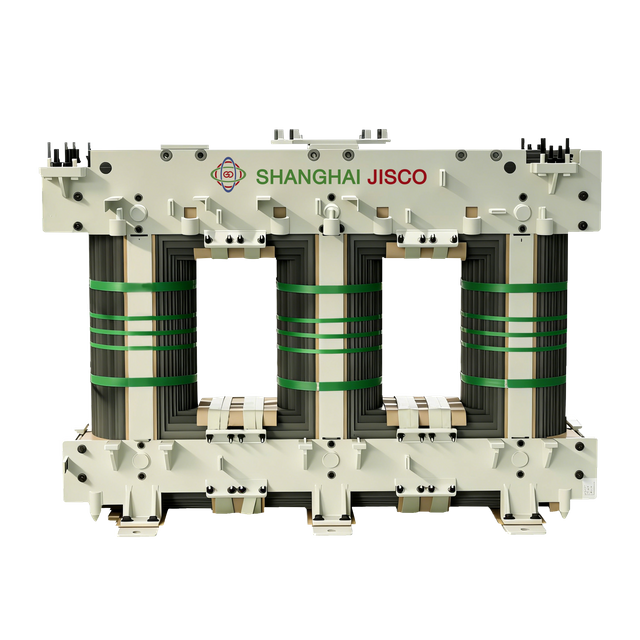

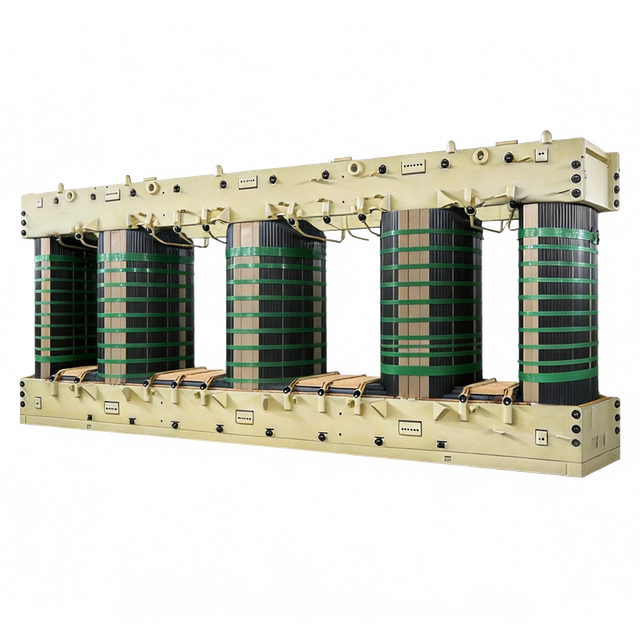

2) قلب محول الطاقة المملوء بالزيت

• مصمم للتطبيقات ذات الجهد العالي والسعة العالية التي تتطلب قدرة تحميل زائد قوية وأداء حراري مستقر.

• يدعم التصميم الأساسي نقل الحرارة بكفاءة في الزيت ويدعم الاستقرار الميكانيكي القوي في ظل دورات التنشيط.

• مناسب للشبكات والمحطات الفرعية الصناعية وأنظمة تحويل الطاقة الكبيرة.

3) محول التوزيع المملوء بالزيت

• التركيز على الكفاءة والموثوقية العالية لخفض الجهد في شبكات التوزيع.

• يدعم خيارات متعددة للمواد — بدءًا من صفائح الفولاذ السيليكوني وحتى السبائك المتقدمة منخفضة الفقد — بناءً على أهداف الطاقة والميزانية.

• تم تصميمه مع الاهتمام بالختم وتنسيق العزل والاستقرار البيئي على المدى الطويل.

4) Unicore (الزاوية / المتدرجة / الأساسية المشتركة القطرية)

• يساعد تصميم الزاوية أو المفصل المتدرج على تقليل تسرب التدفق والضوضاء والاهتزاز.

• يعمل على تحسين التوافق الكهرومغناطيسي (EMC) عن طريق خفض المجالات المغناطيسية الضالة والتداخل الخارجي.

• غالبًا ما يتم اختياره عندما يكون التشغيل الهادئ والتخطيطات المدمجة أمرًا مهمًا.

5) قلب الجرح (عائلة النواة الحلقية / الدائرية)

• المسار المغناطيسي للجرح المستمر يقلل من فجوات الهواء ويقلل من تسرب التدفق.

• مثالية للمحاثات المدمجة ومرشحات إلكترونيات الطاقة والاستشعار الدقيق.

• خيار قوي عند تصميم قلب محول تيار لقياس وحماية دقيقة.

التآزر من القلب إلى الملف: مكونات المحولات الأساسية

المحول هو نظام، وليس جزء واحد. يعمل القلب مع المكونات الأخرى لتوفير آلة كهربائية آمنة وفعالة ومتينة. مكونات المحول الرئيسية ما يلي: تشمل

• النواة المغناطيسية (الأطراف والنير): مسار التدفق الذي يحدد فقدان عدم التحميل، والضوضاء، والكفاءة.

• اللفات (HV/LV): موصلات النحاس أو الألومنيوم التي تنقل الطاقة؛ يؤثر تخطيطها على الخسائر وتصميم العزل.

• نظام العزل: أنظمة الورق/الألواح المضغوطة/الزيتية في الوحدات المملوءة بالزيت، أو أنظمة العزل الصلبة والراتنجية في الأنواع الجافة.

• أجزاء التثبيت والتثبيت: الإطارات الأساسية، ومشابك المقرن، والأجزاء الهيكلية التي تتحكم في الاهتزاز وقوة الدائرة القصيرة.

• الخزان والتبريد (للمملوء بالزيت): الزيت، والمشعات، وخيارات الخزان/الخزان المغلق، والملحقات التي تدير ارتفاع درجة الحرارة.

• المحطات الطرفية والحماية: البطانات، ومبدلات الصنبور (حيثما ينطبق ذلك)، وأجهزة المراقبة والحماية.

عندما يتم تصميم هذه الأجزاء كنظام كامل، يمكن للقلب أن يعمل بالحث المغناطيسي المصمم مع ارتفاع ثابت في درجة الحرارة - دون همهمة مفرطة، أو نقاط ساخنة، أو تدهور طويل الأمد.

الكفاءة حسب التصميم: ميزات تصميم المحولات المهمة

يتم تحديد الأداء الأساسي إلى حد كبير من خلال اختيار المواد والتصميم الهيكلي. يركز نهج تصميم SHJISCO على:

هندسة الدوائر المغناطيسية منخفضة الخسارة

• تقليل التباطؤ وفقدان التيار الدوامي من خلال اختيار الفولاذ المناسب واستراتيجيات الطلاء العازل.

• خيارات نفاذية عالية لتحسين إدارة كثافة التدفق والكفاءة في ظل الظروف المقدرة.

• مفاهيم مشتركة متقدمة (على سبيل المثال، المفاصل المتدرجة أو المائلة) لتحسين إغلاق الدائرة المغناطيسية وتقليل التسرب.

التحكم في الضوضاء والاهتزاز

• يساعد التثبيت المستقر وهندسة المفاصل المحسنة على تقليل الاهتزاز الناتج عن التضيق المغناطيسي.

• يمكن أن تؤدي خيارات التصميم إلى تقليل الضوضاء الصوتية مع الحفاظ على الحجم الصغير والأداء الحراري.

أداء حراري لعمر خدمة طويل

• التصميمات المملوءة بالزيت: يوفر الزيت التبريد والعزل الكهربائي ويساعد على حماية العزل الداخلي من الرطوبة والملوثات.

• تصميمات النوع الجاف: تصبح فئة العزل ومسارات تدفق الهواء/تبديد الحرارة أساسية للتشغيل الآمن.

الطبولوجيا الأساسية الملائمة للتطبيقات

• Unicore: تقليل التسرب، تحسين التوافق الكهرومغناطيسي (EMC)، تخطيطات مدمجة.

• قلب الجرح: خطوط مجال مغناطيسي قريبة من الإغلاق، ممتازة للاستشعار الدقيق والمحاثات المدمجة.

• قلب مكدس مصفح: قابل للتطوير للتوزيع ومحولات الطاقة ذات التصنيع الموحد.
