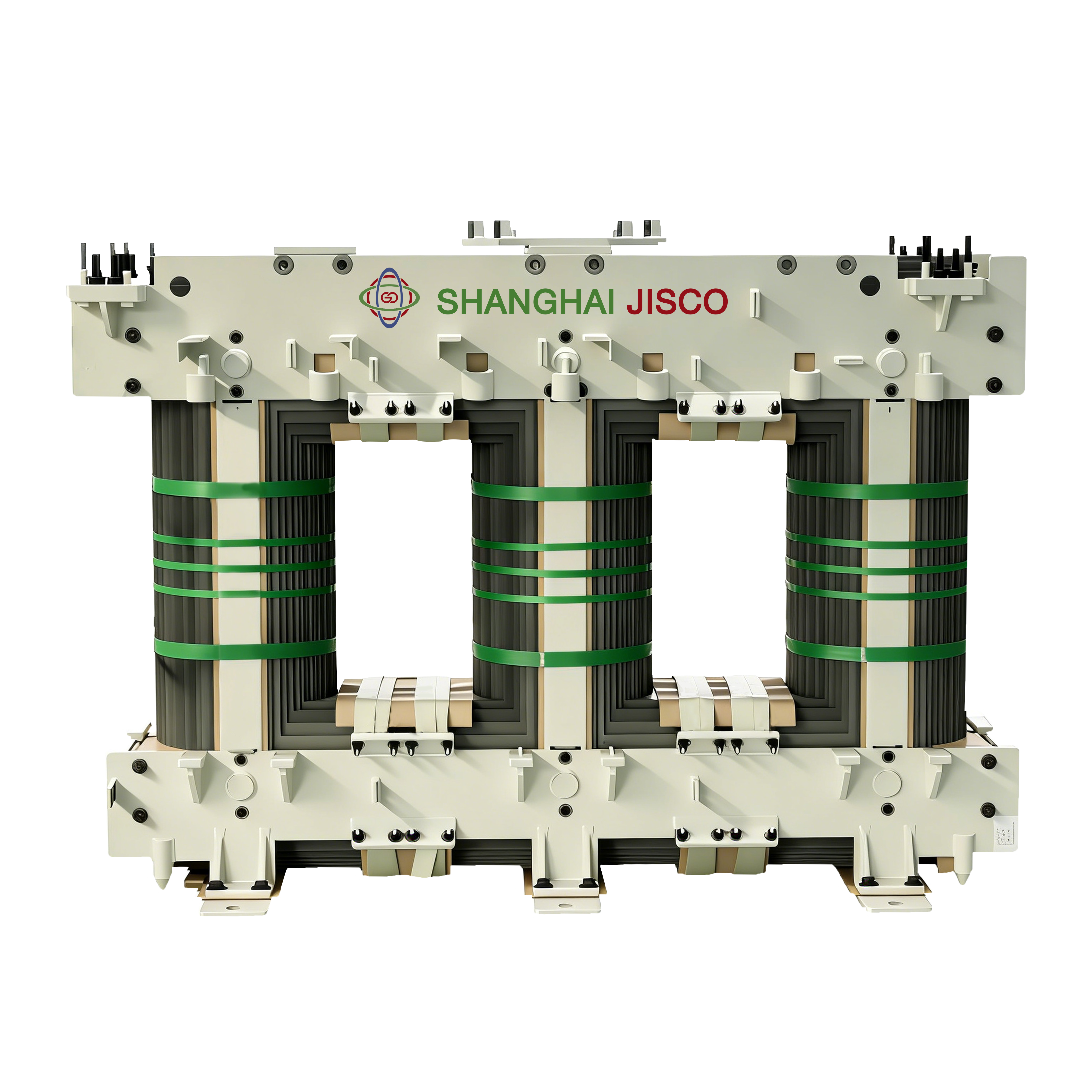

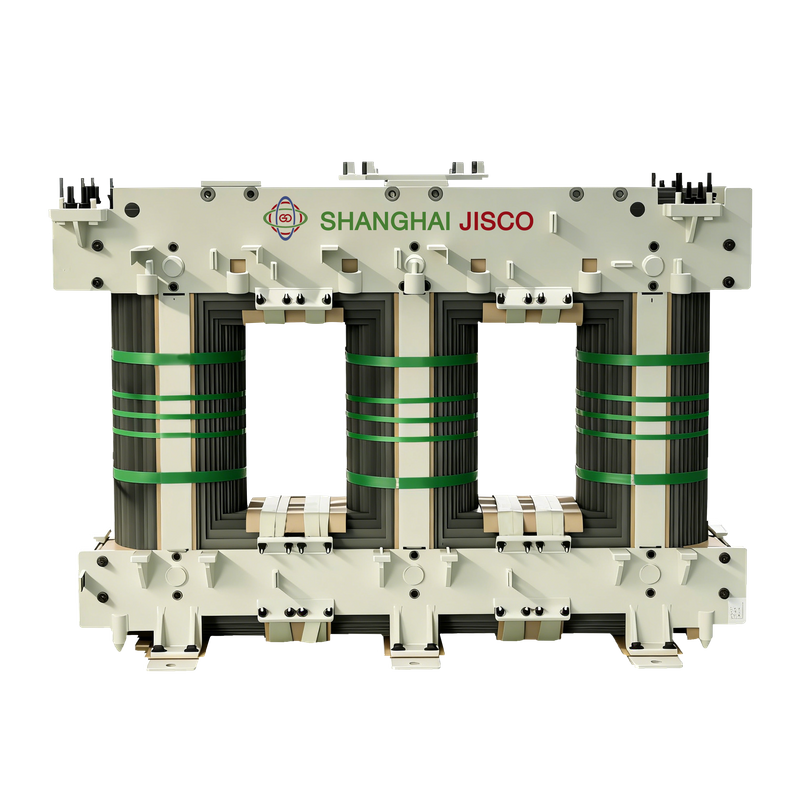

تبريد فعال، خسائر منخفضة، محول طاقة مملوء بالزيت

في المحولات مملوءة بالزيت ، ويتم غمر القلب واللفات في زيت المحولات، مما يخدم أغراض متعددة:

• التبريد: يمتص الزيت الحرارة الناتجة عن تشغيل المحول وينقلها إلى الأسطح الخارجية للمحول لتبددها في الهواء المحيط.

• العزل: يوفر الزيت العزل الكهربائي بين اللفات والمكونات الأخرى داخل المحول، وكذلك بين الأجزاء المختلفة من اللفات نفسها.

• الحفظ: يساعد الزيت على حماية المكونات الداخلية للمحول من الرطوبة والملوثات، وبالتالي إطالة عمر المعدات.

يعد التصميم والمواد الأساسية أمرًا بالغ الأهمية لأنها تؤثر بشكل مباشر على كفاءة وأداء المحول. يمكن للمواد عالية الجودة والبناء الدقيق تقليل فقدان الطاقة وضمان التشغيل الموثوق به على مدار سنوات عديدة.

للحصول على مراجع موثوقة حول هذا الموضوع، يمكنك الرجوع إلى المعايير التي نشرتها منظمات مثل اللجنة الكهروتقنية الدولية (IEC) أو معهد مهندسي الكهرباء والإلكترونيات (IEEE)، والتي توفر مواصفات وإرشادات مفصلة لتصميم المحولات وتشغيلها.

سمات

1. الكفاءة

خسائر منخفضة: يجب تصميم القلب لتقليل فقد الطاقة بسبب التباطؤ والتيارات الدوامة. يمكن للمواد عالية الجودة مثل الفولاذ السيليكوني مع خصائص فقدان الحديد المنخفضة أن تقلل بشكل كبير من هذه الخسائر.

نفاذية عالية: تتميز شرائح السيليكون الفولاذية المستخدمة في القلب بنفاذية مغناطيسية عالية، مما يعزز كثافة التدفق المغناطيسي ويحسن كفاءة المحول.

2. الموثوقية

الاستقرار الميكانيكي: يجب أن يظل القلب مستقرًا في جميع ظروف التشغيل، بما في ذلك التمدد الحراري والانكماش الناتج عن تغيرات درجة الحرارة أثناء التشغيل.

المتانة: يجب أن تضمن المواد وتقنيات البناء قدرة القلب على تحمل ضغوط دورات التنشيط وإلغاء التنشيط المتكررة دون تدهور.

3. الأداء الحراري

التبريد الفعال: يجب أن يسهل تصميم القلب وتفاعله مع الزيت المحيط انتقال الحرارة بشكل فعال. يضمن التبريد المناسب أن القلب يعمل ضمن حدود درجة الحرارة الآمنة، وبالتالي إطالة عمر المحول.

تحمل درجة الحرارة: يجب أن تحافظ المواد الأساسية على خصائصها على نطاق واسع من درجات الحرارة، مما يضمن أداءً ثابتًا حتى في ظل ظروف التحميل المتغيرة.

4. العزل الكهربائي

قوة العزل الكهربائي: يجب أن يوفر نظام العزل، الذي يتضمن زيت المحولات، قوة عازلة كافية لمنع الانهيار الكهربائي بين اللفات والمكونات الأخرى.

مقاومة الرطوبة: يجب أن يقاوم القلب وعزله امتصاص الرطوبة، مما قد يؤدي إلى التآكل وانخفاض مقاومة العزل.

5. التأثير البيئي

غير سامة: غالبًا ما تكون زيوت المحولات الحديثة قابلة للتحلل الحيوي أو غير سامة لتقليل التأثير البيئي في حالة حدوث تسرب.

قابلية إعادة التدوير: تساهم اعتبارات التصميم لسهولة تفكيك وإعادة تدوير المواد الأساسية في البصمة البيئية للمحول.

6. العوامل الاقتصادية

فعالية التكلفة: إن الموازنة بين تكلفة المواد والتصنيع والصيانة مقابل الأداء المتوقع وعمر المحول أمر مهم لتحقيق الجدوى الاقتصادية.

متطلبات الصيانة: يقلل التصميم الأساسي الجيد من الحاجة إلى الصيانة المتكررة، مما يؤدي إلى انخفاض تكاليف التشغيل بمرور الوقت.

7. الامتثال للمعايير

ويضمن الالتزام بالمعايير الدولية (مثل IEC وIEEE) أن يفي المركز بمعايير الأداء المحددة ومتطلبات السلامة، مما يسهل إمكانية التشغيل البيني والثقة في المنتج.

يقع Shanghai JISCO Electrical Technology Co., Ltd. في شنغهاي باوشان، مع أكثر من 200 موظف ويغطي المصنع مساحة قدرها 33,000 متر مربع؛، بما في ذلك 12,000 متر مربع؛ المصنع الرقمي. تعمل Shanghai JISCO بشكل رئيسي في مبيعات الفولاذ الكهربائي الموجه وغير الموجه، ومعالجة وإنتاج قلب المحولات لأكثر من 15 عامًا.

التعليمات

س1: ما هو قلب محول الطاقة المملوء بالزيت؟

A1: النواة هي القلب المغناطيسي للمحول، وعادة ما تكون مصنوعة من طبقات مكدسة من السيليكون الصلب المصممة لدعم المجال المغناطيسي المطلوب لنقل الطاقة الكهربائية بين الدوائر. في المحولات المملوءة بالزيت، يتم غمر القلب في الزيت العازل الذي يوفر التبريد والعزل.

س2: ما أهمية النواة في المحول؟

A2: يلعب القلب دوراً حاسماً من خلال توفير مسار للتدفق المغناطيسي، الذي يربط اللفات الأولية والثانوية. تؤثر كفاءتها بشكل مباشر على أداء المحول وخسائره وحجمه الإجمالي.

المواد والبناء

س3: ما هي المواد المستخدمة في بناء القلب؟

A3: يتم استخدام فولاذ السيليكون عالي النفاذية ومنخفض الخسارة بشكل شائع نظرًا لخصائصه المغناطيسية الممتازة. يتم عزل الصفائح عن بعضها البعض لتقليل خسائر التيار الدوامي.

س4: كيف يساعد التصفيح على تحسين الكفاءة؟

ج4: يؤدي تصفيح القلب إلى تقليل التيارات الدوامة، وهي تيارات متداولة داخل القلب والتي تولد الحرارة وتتسبب في فقدان الطاقة. التصفيحات الرقيقة تقلل من هذه الخسائر.

الأداء والصيانة

س 5: كيف يؤثر القلب على كفاءة المحول؟

A5: قلب مصمم بشكل جيد يقلل من التباطؤ وفقدان التيار الدوامي، مما يؤدي إلى زيادة الكفاءة. تؤثر جودة المواد وتقنيات البناء بشكل كبير على هذا الجانب.

س6: ما هي الصيانة التي تتطلبها النواة؟

A6: الصيانة المباشرة للقلب هي الحد الأدنى؛ ومع ذلك، فإن ضمان التشغيل السليم لنظام التبريد (زيت المحولات) ومراقبة أي علامات للرطوبة أو التلوث أمر بالغ الأهمية.
