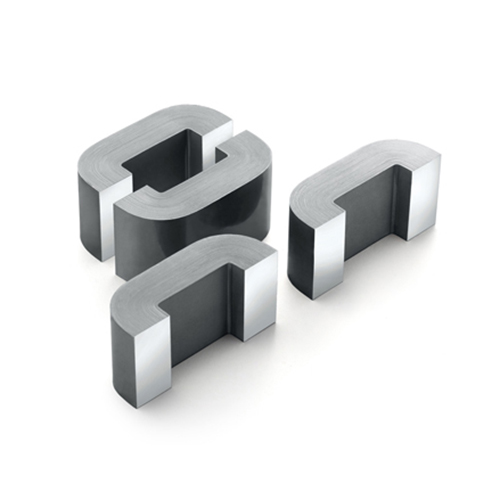

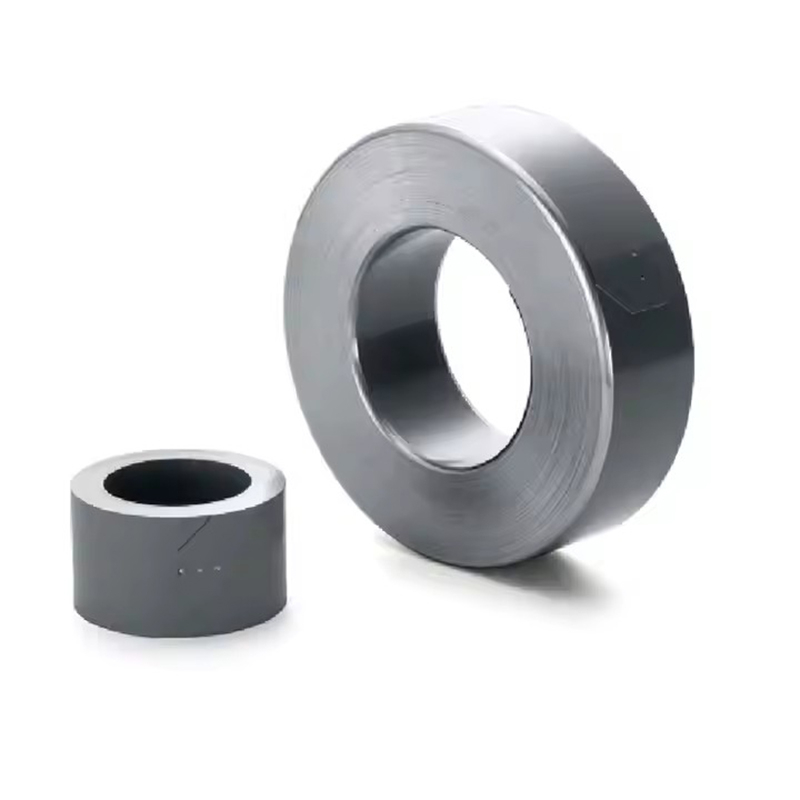

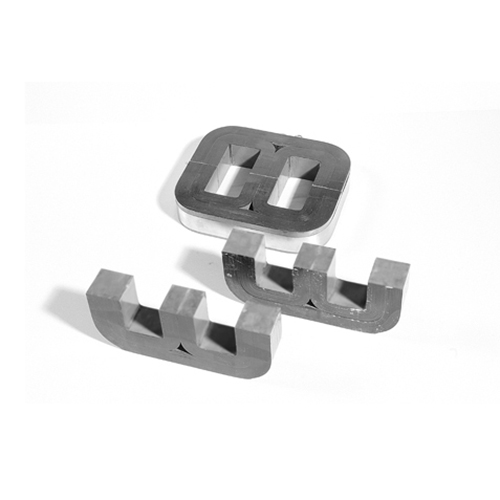

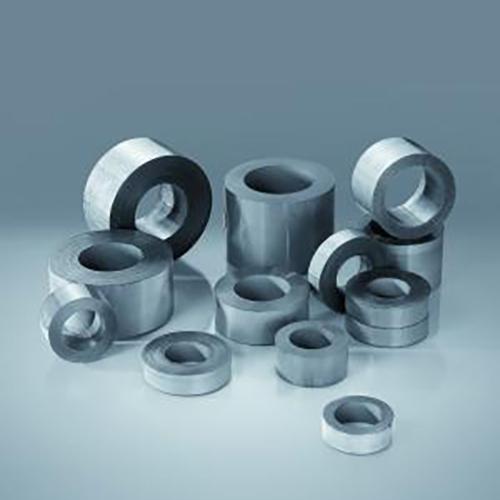

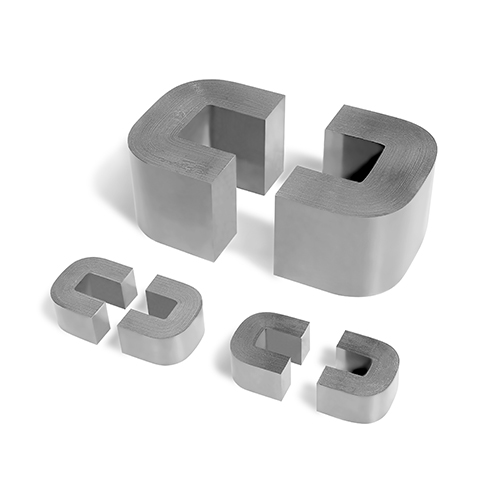

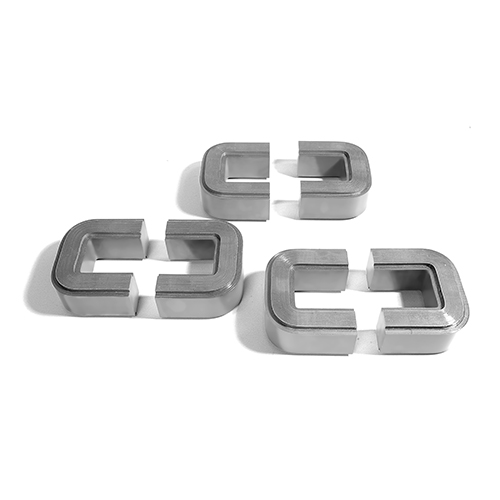

يتم تشكيل قلب الجرح عن طريق اللف المستمر لشريط رفيع من المواد المغناطيسية، مثل فولاذ السيليكون، أو الفريت، أو سبائك النيكل والحديد، أو السبائك غير المتبلورة، إلى شكل دائري أو حلقي. تخلق عملية التعبئة المستمرة مسارًا مغناطيسيًا سلسًا، وهو أحد ميزاتها الرئيسية. في حالة قلب الجرح الحلقي، يتم احتواء خطوط المجال المغناطيسي بالكامل تقريبًا داخل القلب، مما يقلل من تسرب التدفق المغناطيسي إلى البيئة المحيطة. بالنسبة للأشكال الأخرى مثل قلوب الجرح على شكل E أو U، على الرغم من أنها ليست حلقات مغلقة تمامًا مثل الحلقي، إلا أن عملية اللف لا تزال تعمل على تحسين الدائرة المغناطيسية وتعزيز الخصائص المغناطيسية.
فولاذ السيليكون: يشيع استخدامه في تطبيقات الطاقة بسبب تحريض التشبع المغناطيسي العالي نسبيًا والتوصيل المغناطيسي الجيد. يمكن للنوى الملفوفة المصنوعة من الفولاذ السيليكوني التعامل مع التدفقات المغناطيسية الكبيرة وهي مناسبة لمحولات الطاقة والمحاثات في مصادر الطاقة وما إلى ذلك. فهي تساعد في تقليل فقد الطاقة الناجم عن التباطؤ والتيارات الدوامة أثناء تشغيل الأجهزة الكهربائية.
الفريت: نوى الجرح من الفريت شائعة في التطبيقات عالية التردد. لديهم مقاومة عالية، مما يقلل بشكل كبير من خسائر التيار الدوامي عند الترددات العالية. غالبًا ما يتم استخدامها في دوائر الترددات الراديوية (RF)، والمحولات لتحويل مصادر الطاقة التي تعمل بترددات عالية، والمحاثات في أنظمة الاتصالات.
سبائك النيكل والحديد: توفر هذه السبائك نفاذية مغناطيسية عالية للغاية، مما يجعل نوى الجرح من الحديد والنيكل مثالية للتطبيقات التي تتطلب حساسية عالية ودقة في استشعار المجال المغناطيسي. يتم استخدامها في أجهزة مثل محولات التيار الدقيقة وأجهزة الاستشعار المغناطيسية وبعض محولات الصوت المتطورة.
سبيكة غير متبلورة: نوى الجرح غير المتبلورة معروفة بخصائصها المغناطيسية الناعمة الممتازة، مثل فقدان النواة المنخفض جدًا والنفاذية المغناطيسية العالية. ويتم استخدامها بشكل متزايد في المعدات الكهربائية الموفرة للطاقة، مثل محولات التوزيع، حيث يعد تقليل خسائر عدم التحميل أمرًا بالغ الأهمية للحفاظ على الطاقة.
تسرب مغناطيسي منخفض: كما ذكرنا سابقًا، خاصة بالنسبة لقلوب الجروح الحلقية، فإن تصميم المسار المغناطيسي المغلق يؤدي إلى الحد الأدنى من تسرب التدفق المغناطيسي. وهذا لا يؤدي فقط إلى تحسين كفاءة الجهاز عن طريق تقليل فقدان الطاقة بسبب التسرب، ولكنه يساعد أيضًا في تقليل التداخل الكهرومغناطيسي (EMI) مع المكونات الأخرى في المنطقة المجاورة.
كثافة الحث العالية: يسمح اللف المستمر بوضع عدد أكبر من اللفات في مساحة صغيرة نسبيًا، مما يؤدي إلى قيمة حث أعلى لكل وحدة حجم. وهذا مفيد للتطبيقات التي تتطلب الاكتناز والمحاثة العالية، كما هو الحال في محاثات الطاقة وبعض أنواع المحولات.
أداء حراري جيد: يمكن تحسين عملية اللف لضمان تبديد جيد للحرارة داخل القلب. بالإضافة إلى ذلك، تتمتع بعض المواد المغناطيسية المستخدمة في نوى الجرح، مثل أنواع معينة من الفريت، بثبات حراري جيد، مما يسمح للنوى بالعمل بشكل موثوق في نطاق واسع من درجات الحرارة.
خصائص مغناطيسية قابلة للتخصيص: من خلال ضبط نوع المادة المغناطيسية، وعدد دورات اللف، ونمط اللف، يمكن تصميم الخصائص المغناطيسية لقلب الجرح، مثل الحث، والنفاذية المغناطيسية، ونقطة التشبع، لتلبية المتطلبات المحددة لمختلف التطبيقات.
محولات الطاقة: تُستخدم النوى الملفوفة المصنوعة من فولاذ السيليكون أو السبائك غير المتبلورة بشكل شائع في محولات الطاقة لزيادة أو خفض مستويات الجهد في أنظمة الطاقة الكهربائية. تساهم خسائرها المنخفضة وقدراتها العالية في التعامل مع التدفق المغناطيسي في نقل وتوزيع الطاقة الكهربائية بكفاءة.
المحاثات: في مصادر الطاقة، ودوائر الترددات اللاسلكية، والمرشحات الإلكترونية، يتم استخدام نوى الجرح لإنشاء المحاثات. على سبيل المثال، غالبًا ما تُستخدم المحاثات الحلقية في مصادر الطاقة لتنعيم شكل الموجة الحالية وتصفية الضوضاء غير المرغوب فيها.
المحولات الحالية: يتم استخدام نوى الجرح من النيكل والحديد أو الفريت في محولات التيار لقياس التيار المتدفق عبر الدائرة بدقة. إن نفاذيتها المغناطيسية العالية ودقتها تجعلها مناسبة للتطبيقات التي يكون فيها الاستشعار الدقيق للتيار ضروريًا، كما هو الحال في القياسات الكهربائية ومرحلات الحماية.
محولات الصوت: في المعدات الصوتية، تُستخدم قلوب الجرح، خاصة تلك المصنوعة من سبائك النيكل والحديد، في محولات الصوت لمطابقة المعاوقة بين المكونات المختلفة، مثل بين الميكروفون ومكبر الصوت، أو بين مكبر الصوت ومكبر الصوت. فهي تساعد في الحفاظ على جودة الإشارة الصوتية عن طريق تقليل التشويه.
 |
 |
 |
 |
 |
 |
