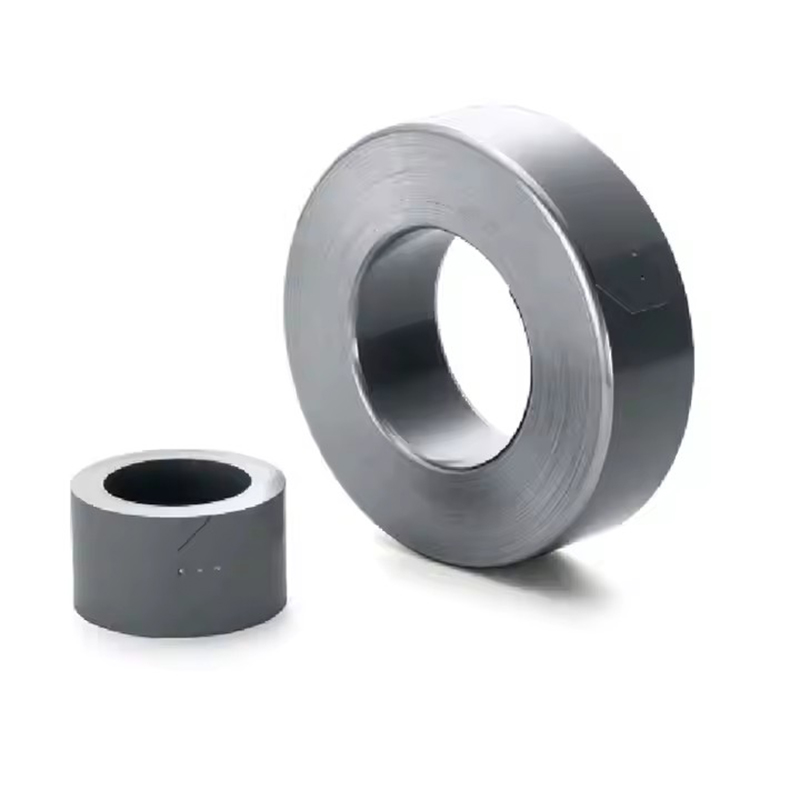

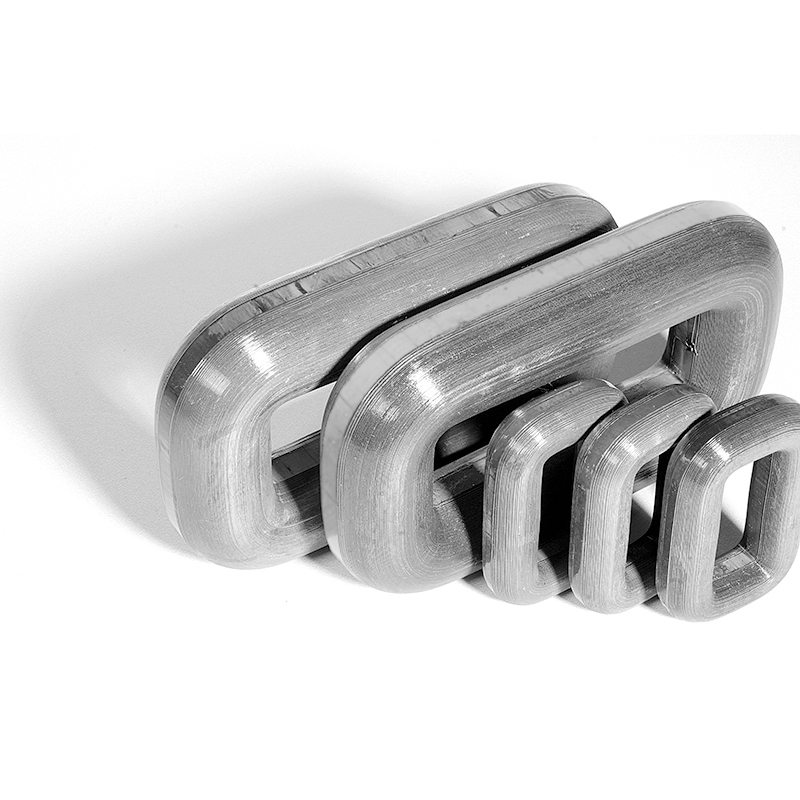

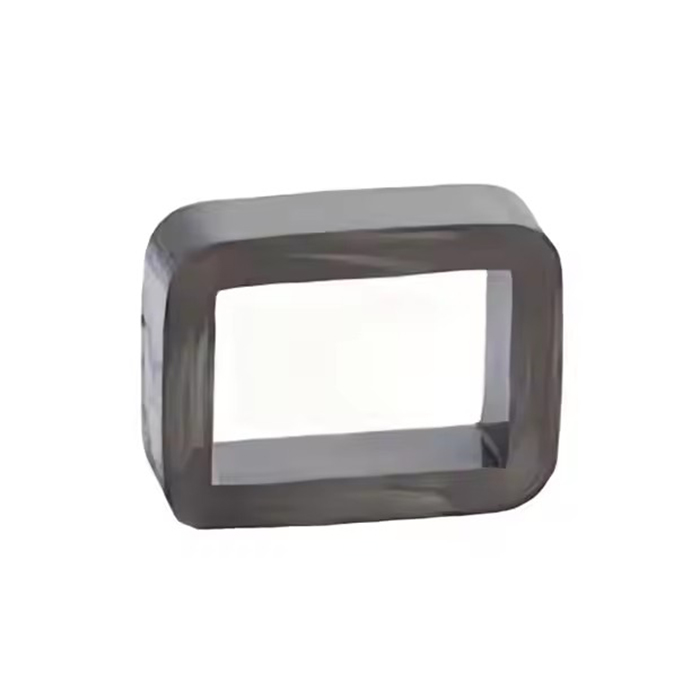

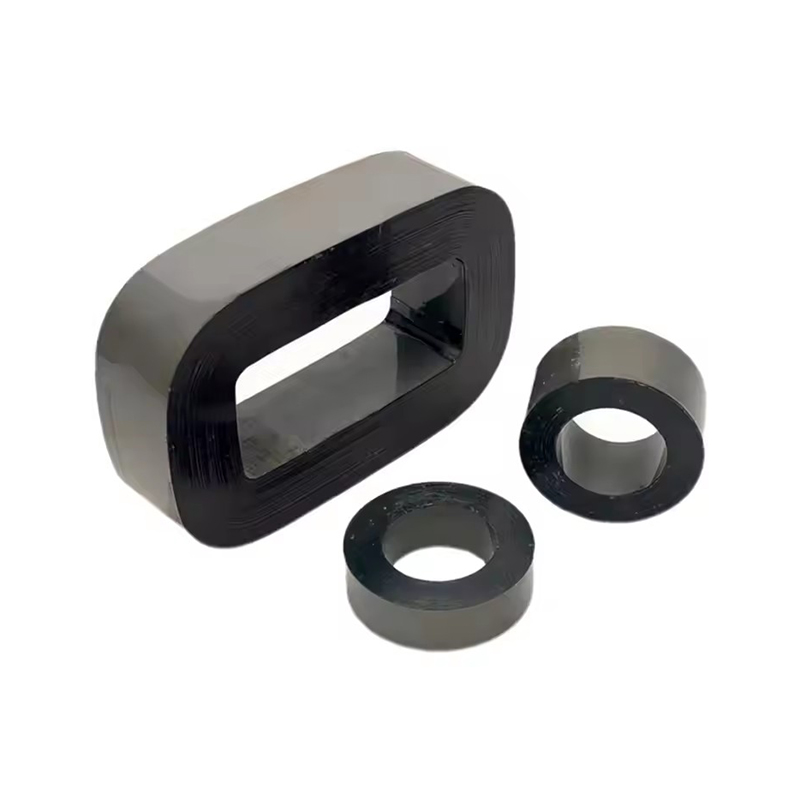

Un núcleo enrollado se forma enrollando continuamente una tira delgada de material magnético, como acero al silicio, ferrita, aleación de níquel-hierro o aleación amorfa, en una forma circular o toroidal. El proceso de bobinado continuo crea una trayectoria magnética perfecta, que es una de sus características clave. En el caso de un núcleo toroidal enrollado, las líneas del campo magnético están casi completamente contenidas dentro del núcleo, minimizando la fuga de flujo magnético al entorno circundante. Para otras formas, como los núcleos enrollados en forma de E o U, aunque no son bucles completamente cerrados como el toroide, el proceso de enrollado aún optimiza el circuito magnético y mejora las propiedades magnéticas.
Acero al silicio: comúnmente utilizado en aplicaciones de energía debido a su inducción de saturación magnética relativamente alta y buena conductividad magnética. Los núcleos bobinados de acero al silicio pueden manejar grandes flujos magnéticos y son adecuados para transformadores de potencia, inductores en fuentes de alimentación, etc. Ayudan a reducir las pérdidas de energía causadas por histéresis y corrientes parásitas durante el funcionamiento de dispositivos eléctricos.
Ferrita: Los núcleos bobinados de ferrita son populares en aplicaciones de alta frecuencia. Tienen una alta resistividad, lo que reduce significativamente las pérdidas por corrientes parásitas a altas frecuencias. A menudo se utilizan en circuitos de radiofrecuencia (RF), transformadores para conmutar fuentes de alimentación que funcionan a altas frecuencias e inductores en sistemas de comunicación.
Aleación de níquel-hierro: estas aleaciones ofrecen una permeabilidad magnética extremadamente alta, lo que hace que los núcleos enrollados de níquel-hierro sean ideales para aplicaciones que requieren alta sensibilidad y precisión en la detección de campos magnéticos. Se utilizan en dispositivos como transformadores de corriente de precisión, sensores magnéticos y algunos transformadores de audio de alta gama.
Aleación amorfa: Los núcleos bobinados amorfos son conocidos por sus excelentes propiedades magnéticas suaves, como pérdidas en el núcleo muy bajas y alta permeabilidad magnética. Se utilizan cada vez más en equipos eléctricos energéticamente eficientes, como transformadores de distribución, donde reducir las pérdidas sin carga es crucial para la conservación de energía.
Baja fuga magnética: como se mencionó anteriormente, especialmente para los núcleos toroidales enrollados, el diseño de trayectoria magnética cerrada da como resultado una fuga de flujo magnético mínima. Esto no solo mejora la eficiencia del dispositivo al reducir las pérdidas de energía debido a fugas, sino que también ayuda a minimizar la interferencia electromagnética (EMI) con otros componentes cercanos.
Alta densidad de inductancia: el devanado continuo permite colocar una mayor cantidad de vueltas en un espacio relativamente pequeño, lo que resulta en un valor de inductancia más alto por unidad de volumen. Esto resulta beneficioso para aplicaciones en las que se requiere compacidad y alta inductancia, como en inductores de potencia y algunos tipos de transformadores.
Buen rendimiento térmico: el proceso de bobinado se puede optimizar para garantizar una buena disipación de calor dentro del núcleo. Además, algunos materiales magnéticos utilizados para núcleos bobinados, como ciertos tipos de ferritas, tienen buena estabilidad térmica, lo que permite que los núcleos funcionen de manera confiable en un amplio rango de temperaturas.
Propiedades magnéticas personalizables: al ajustar el tipo de material magnético, el número de vueltas de bobinado y el patrón de bobinado, las propiedades magnéticas del núcleo bobinado, como la inductancia, la permeabilidad magnética y el punto de saturación, se pueden adaptar para cumplir con los requisitos específicos de diferentes aplicaciones.
Transformadores de potencia: los núcleos enrollados hechos de acero al silicio o aleación amorfa se usan comúnmente en transformadores de potencia para aumentar o reducir los niveles de voltaje en los sistemas de energía eléctrica. Sus bajas pérdidas y su alta capacidad de manejo de flujo magnético contribuyen a la transmisión y distribución eficiente de energía eléctrica.
Inductores: en fuentes de alimentación, circuitos de RF y filtros electrónicos, se utilizan núcleos bobinados para crear inductores. Por ejemplo, los inductores toroidales se utilizan a menudo en fuentes de alimentación para suavizar la forma de onda de la corriente y filtrar el ruido no deseado.
Transformadores de corriente: Los núcleos bobinados de níquel-hierro o ferrita se emplean en transformadores de corriente para medir con precisión la corriente que fluye a través de un circuito. Su alta permeabilidad magnética y precisión los hacen adecuados para aplicaciones donde la detección de corriente precisa es esencial, como en relés de protección y medición eléctrica.
Transformadores de audio: en equipos de audio, los núcleos bobinados, especialmente aquellos hechos de aleación de níquel-hierro, se utilizan en transformadores de audio para igualar la impedancia entre diferentes componentes, como entre un micrófono y un amplificador, o entre un amplificador y un altavoz. Ayudan a mantener la calidad de la señal de audio minimizando la distorsión.
 |
 |
 |
 |
 |
 |
