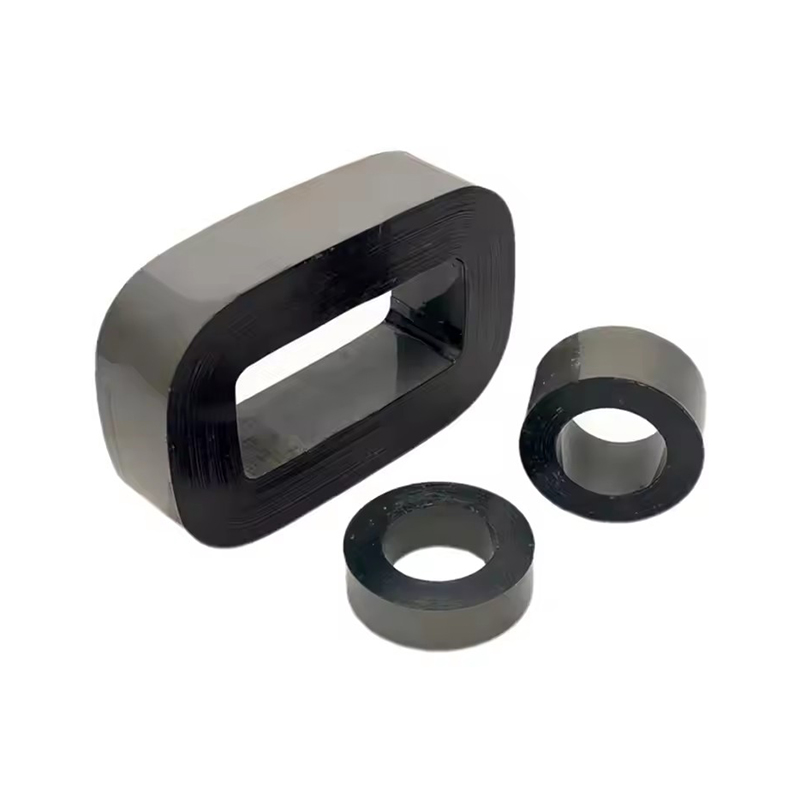

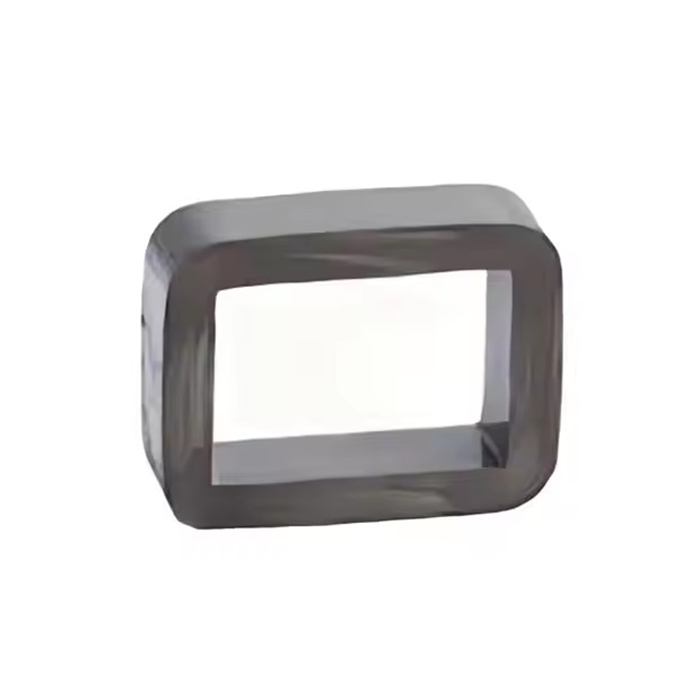

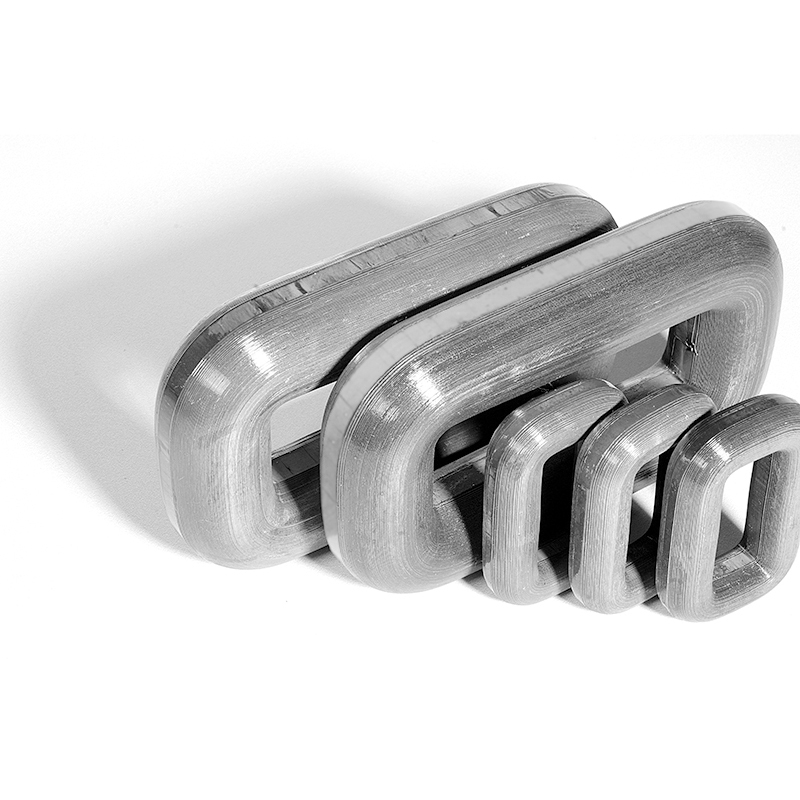

Намотанный сердечник формируется путем непрерывной намотки тонкой полосы магнитного материала, такого как кремниевая сталь, феррит, сплав никель-железо или аморфный сплав, с приданием ему круглой или тороидальной формы. Непрерывный процесс намотки создает бесшовный магнитный путь, что является одной из его ключевых особенностей. В случае тороидального сердечника линии магнитного поля почти полностью содержатся внутри сердечника, что сводит к минимуму утечку магнитного потока в окружающую среду. Для других форм, таких как E-образные или U-образные намотанные сердечники, хотя они и не представляют собой полностью замкнутые петли, как тороид, процесс намотки все же оптимизирует магнитную цепь и улучшает магнитные свойства.
Кремниевая сталь: обычно используется в силовых установках из-за относительно высокой индукции магнитного насыщения и хорошей магнитной проводимости. Сердечники из кремниевой стали способны выдерживать большие магнитные потоки и подходят для силовых трансформаторов, индукторов в источниках питания и т. д. Они помогают снизить потери энергии, вызванные гистерезисом и вихревыми токами во время работы электрических устройств.
Феррит: Ферритовые сердечники популярны в высокочастотных приложениях. Они обладают высоким удельным сопротивлением, что существенно снижает потери на вихревые токи на высоких частотах. Они часто используются в радиочастотных (ВЧ) цепях, трансформаторах для переключения источников питания, работающих на высоких частотах, и индукторах в системах связи.
Никель-железный сплав: эти сплавы обладают чрезвычайно высокой магнитной проницаемостью, что делает никель-железные сердечники идеальными для применений, требующих высокой чувствительности и точности измерения магнитного поля. Они используются в таких устройствах, как прецизионные трансформаторы тока, магнитные датчики и некоторые высококачественные аудиотрансформаторы.
Аморфный сплав: Аморфные сердечники известны своими превосходными магнитомягкими свойствами, такими как очень низкие потери в сердечнике и высокая магнитная проницаемость. Они все чаще используются в энергоэффективном электрооборудовании, таком как распределительные трансформаторы, где сокращение потерь холостого хода имеет решающее значение для энергосбережения.
Низкая магнитная утечка: Как упоминалось ранее, особенно для тороидальных сердечников, конструкция с закрытым магнитным путем приводит к минимальной утечке магнитного потока. Это не только повышает эффективность устройства за счет снижения потерь энергии из-за утечки, но также помогает минимизировать электромагнитные помехи (EMI) с другими компонентами, находящимися поблизости.
Высокая плотность индуктивности: непрерывная обмотка позволяет разместить большее количество витков в относительно небольшом пространстве, что приводит к более высокому значению индуктивности на единицу объема. Это полезно для применений, где требуются компактность и высокая индуктивность, например, в силовых индукторах и некоторых типах трансформаторов.
Хорошие тепловые характеристики: процесс намотки можно оптимизировать, чтобы обеспечить хорошее рассеивание тепла внутри сердечника. Кроме того, некоторые магнитные материалы, используемые для намотанных сердечников, например некоторые типы ферритов, обладают хорошей термической стабильностью, что позволяет сердечникам надежно работать в широком диапазоне температур.
Настраиваемые магнитные свойства: регулируя тип магнитного материала, количество витков обмотки и рисунок намотки, магнитные свойства намотанного сердечника, такие как индуктивность, магнитная проницаемость и точка насыщения, можно настроить в соответствии с конкретными требованиями различных приложений.
Силовые трансформаторы. Намотанные сердечники из кремнистой стали или аморфного сплава обычно используются в силовых трансформаторах для повышения или понижения уровня напряжения в электроэнергетических системах. Их низкие потери и высокие возможности обработки магнитного потока способствуют эффективной передаче и распределению электрической энергии.
Индукторы. В источниках питания, радиочастотных цепях и электронных фильтрах намотанные сердечники используются для создания индукторов. Например, тороидальные индукторы часто используются в источниках питания для сглаживания формы сигнала тока и фильтрации нежелательных шумов.
Трансформаторы тока. В трансформаторах тока используются никель-железные или ферритовые сердечники для точного измерения тока, протекающего через цепь. Их высокая магнитная проницаемость и точность делают их пригодными для применений, где важно точное измерение тока, например, в электрических измерениях и реле защиты.
Аудиотрансформаторы. В аудиооборудовании намотанные сердечники, особенно из никель-железного сплава, используются в аудиотрансформаторах для согласования импеданса между различными компонентами, например, между микрофоном и усилителем или между усилителем и динамиком. Они помогают поддерживать качество аудиосигнала за счет минимизации искажений.
 |
 |
 |
 |
 |
 |
