Ringförmiger, flexibler Stromwandler mit gewickeltem Kern

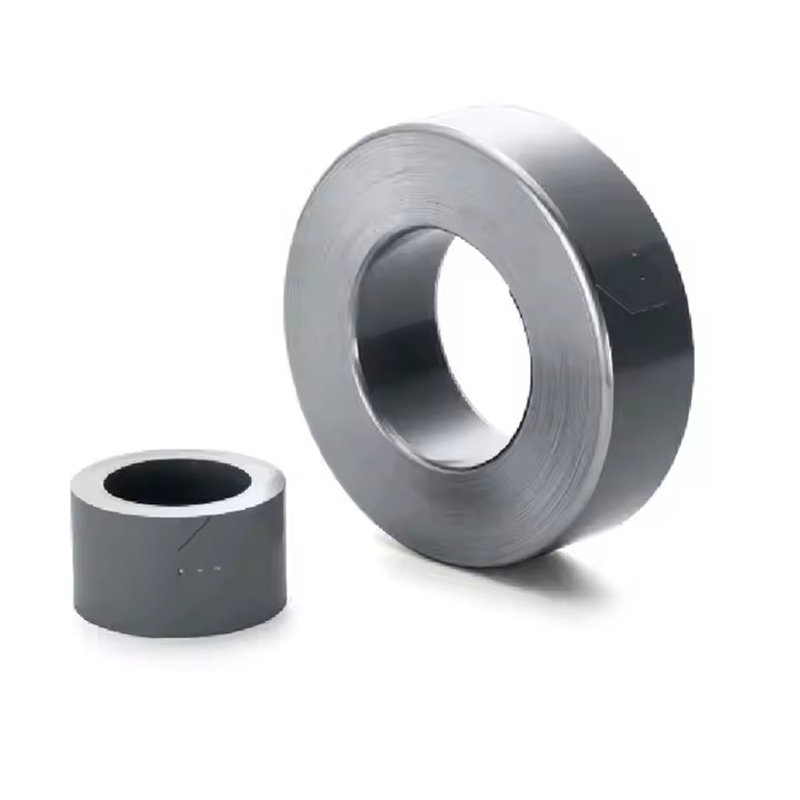

Ein gewickelter Kern, in manchen Fällen auch als Ringkern oder Rundkern bekannt, ist eine Art Magnetkern, der in elektrischen und elektronischen Anwendungen weit verbreitet ist.



1. Definition und Struktur

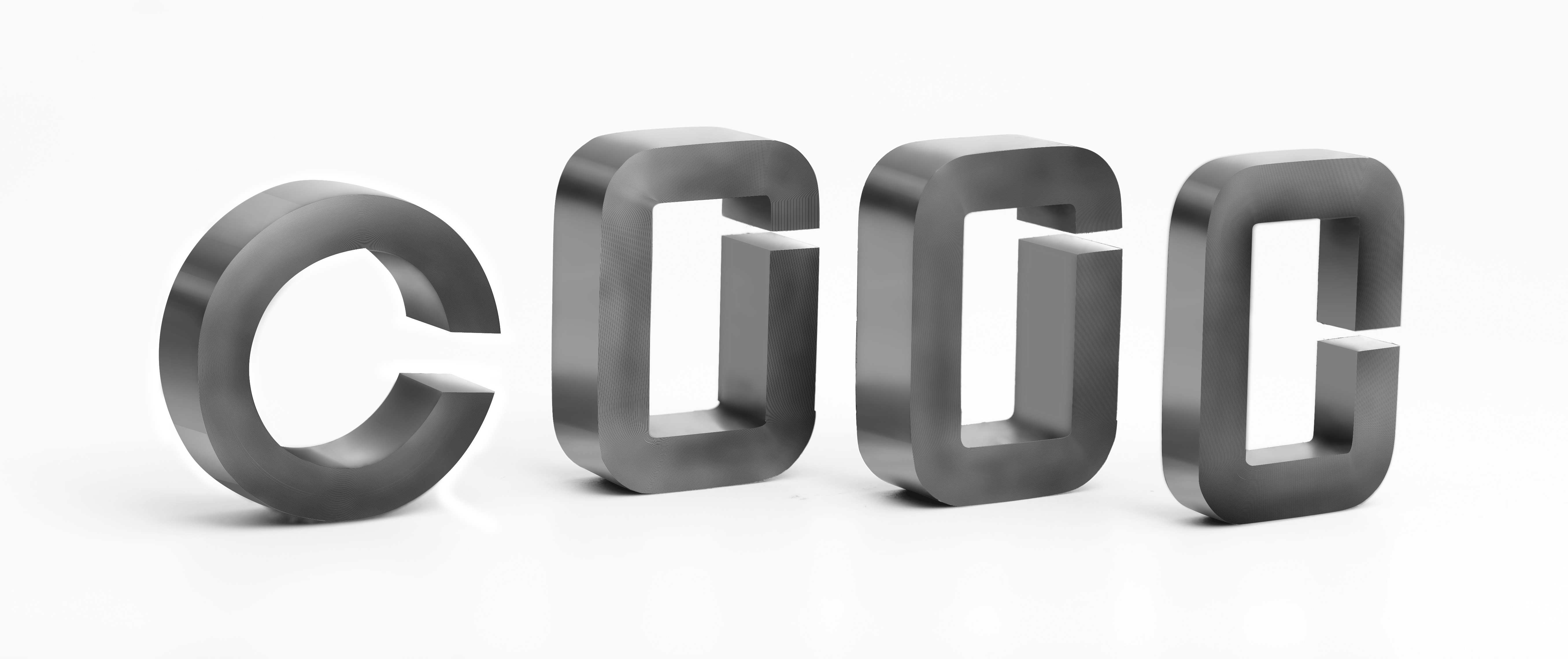

Ein gewickelter Kern wird durch kontinuierliches Wickeln eines dünnen Streifens aus magnetischem Material wie Siliziumstahl, Ferrit, Nickel-Eisen-Legierung oder amorpher Legierung in eine kreisförmige oder toroidale Form gebildet. Der kontinuierliche Wickelprozess erzeugt einen nahtlosen magnetischen Pfad, der eines seiner Hauptmerkmale ist. Bei einem ringförmig gewickelten Kern sind die magnetischen Feldlinien fast vollständig im Kern enthalten, wodurch die magnetische Streuung des Flusses in die Umgebung minimiert wird. Bei anderen Formen wie E-förmigen oder U-förmigen gewickelten Kernen wird der Magnetkreis durch den Wickelprozess dennoch optimiert und die magnetischen Eigenschaften verbessert, auch wenn es sich dabei nicht um vollständig geschlossene Schleifen wie beim Ringkern handelt.



2. Materialien

Siliziumstahl: Wird aufgrund seiner relativ hohen magnetischen Sättigungsinduktion und guten magnetischen Leitfähigkeit häufig in Energieanwendungen verwendet. Wickelkerne aus Siliziumstahl können große magnetische Flüsse bewältigen und eignen sich für Leistungstransformatoren, Induktivitäten in Stromversorgungen usw. Sie tragen dazu bei, Energieverluste zu reduzieren, die durch Hysterese und Wirbelströme beim Betrieb elektrischer Geräte verursacht werden.



Ferrit: Ferritgewickelte Kerne sind in Hochfrequenzanwendungen beliebt. Sie verfügen über einen hohen spezifischen Widerstand, wodurch Wirbelstromverluste bei hohen Frequenzen deutlich reduziert werden. Sie werden häufig in Hochfrequenzschaltungen (RF), Transformatoren zum Schalten von Netzteilen, die mit hohen Frequenzen arbeiten, und Induktivitäten in Kommunikationssystemen verwendet.



Nickel-Eisen-Legierung: Diese Legierungen bieten eine extrem hohe magnetische Permeabilität und machen Nickel-Eisen-gewickelte Kerne ideal für Anwendungen, die eine hohe Empfindlichkeit und Präzision bei der Magnetfelderfassung erfordern. Sie werden in Geräten wie Präzisionsstromtransformatoren, Magnetsensoren und einigen High-End-Audiotransformatoren verwendet.



Amorphe Legierung: Amorph gewickelte Kerne sind für ihre hervorragenden weichmagnetischen Eigenschaften bekannt, wie z. B. sehr geringe Kernverluste und hohe magnetische Permeabilität. Sie werden zunehmend in energieeffizienten Elektrogeräten wie Verteiltransformatoren eingesetzt, wo die Reduzierung von Leerlaufverlusten für die Energieeinsparung von entscheidender Bedeutung ist.



3. Vorteile



Geringe magnetische Streuung: Wie bereits erwähnt, führt das geschlossene magnetische Pfaddesign insbesondere bei Ringkernen zu einer minimalen magnetischen Streuung des Flusses. Dies verbessert nicht nur die Effizienz des Geräts durch die Reduzierung von Energieverlusten aufgrund von Leckagen, sondern trägt auch dazu bei, elektromagnetische Störungen (EMI) mit anderen Komponenten in der Nähe zu minimieren.



Hohe Induktivitätsdichte: Die kontinuierliche Wicklung ermöglicht die Platzierung einer höheren Anzahl von Windungen auf relativ kleinem Raum, was zu einem höheren Induktivitätswert pro Volumeneinheit führt. Dies ist von Vorteil für Anwendungen, bei denen Kompaktheit und hohe Induktivität erforderlich sind, beispielsweise bei Leistungsinduktivitäten und einigen Arten von Transformatoren.



Gute thermische Leistung: Der Wickelprozess kann optimiert werden, um eine gute Wärmeableitung innerhalb des Kerns zu gewährleisten. Darüber hinaus weisen einige magnetische Materialien, die für gewickelte Kerne verwendet werden, wie z. B. bestimmte Arten von Ferriten, eine gute thermische Stabilität auf, sodass die Kerne über einen weiten Temperaturbereich zuverlässig funktionieren.



Anpassbare magnetische Eigenschaften: Durch Anpassen der Art des magnetischen Materials, der Anzahl der Wicklungswindungen und des Wicklungsmusters können die magnetischen Eigenschaften des gewickelten Kerns, wie Induktivität, magnetische Permeabilität und Sättigungspunkt, an die spezifischen Anforderungen verschiedener Anwendungen angepasst werden.



4. Bewerbungen

Leistungstransformatoren: Gewickelte Kerne aus Siliziumstahl oder einer amorphen Legierung werden häufig in Leistungstransformatoren verwendet, um die Spannungsniveaus in elektrischen Energiesystemen zu erhöhen oder zu senken. Ihre geringen Verluste und ihre hohe Fähigkeit zur Bewältigung des magnetischen Flusses tragen zur effizienten Übertragung und Verteilung elektrischer Energie bei.



Induktivitäten: In Netzteilen, HF-Schaltkreisen und elektronischen Filtern werden gewickelte Kerne zur Herstellung von Induktivitäten verwendet. Beispielsweise werden Ringinduktivitäten häufig in Netzteilen verwendet, um die Stromwellenform zu glätten und unerwünschtes Rauschen herauszufiltern.



Stromwandler: In Stromwandlern werden Nickel-Eisen- oder Ferritkerne verwendet, um den durch einen Stromkreis fließenden Strom genau zu messen. Aufgrund ihrer hohen magnetischen Permeabilität und Präzision eignen sie sich für Anwendungen, bei denen eine genaue Strommessung unerlässlich ist, beispielsweise in elektrischen Messgeräten und Schutzrelais.



Audiotransformatoren: In Audiogeräten werden gewickelte Kerne, insbesondere solche aus einer Nickel-Eisen-Legierung, in Audiotransformatoren verwendet, um die Impedanz zwischen verschiedenen Komponenten anzupassen, beispielsweise zwischen einem Mikrofon und einem Verstärker oder zwischen einem Verstärker und einem Lautsprecher. Sie tragen dazu bei, die Qualität des Audiosignals aufrechtzuerhalten, indem sie Verzerrungen minimieren.
