Ein ölgefüllter Verteilungstransformatorkern ist eine kritische Komponente im Stromverteilungssystem und dient dazu, elektrische Energie effizient von einer Hochspannungsübertragungsleitung auf eine niedrigere Spannung zu übertragen, die für den Verbrauchergebrauch geeignet ist. Der Kern eines ölgefüllten Verteilungstransformators spielt eine entscheidende Rolle für seine Funktionalität und Leistung.

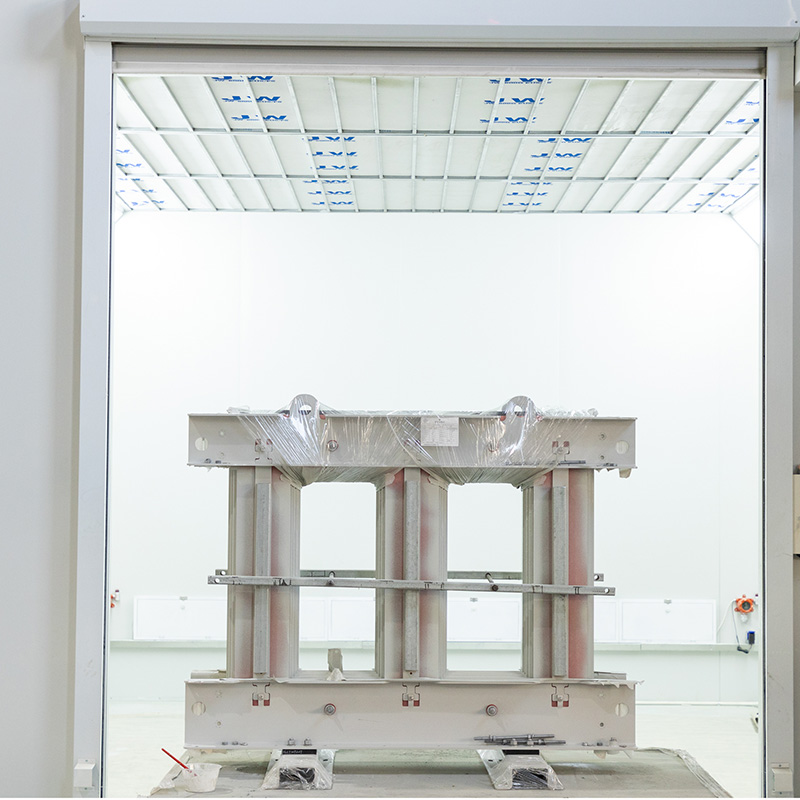

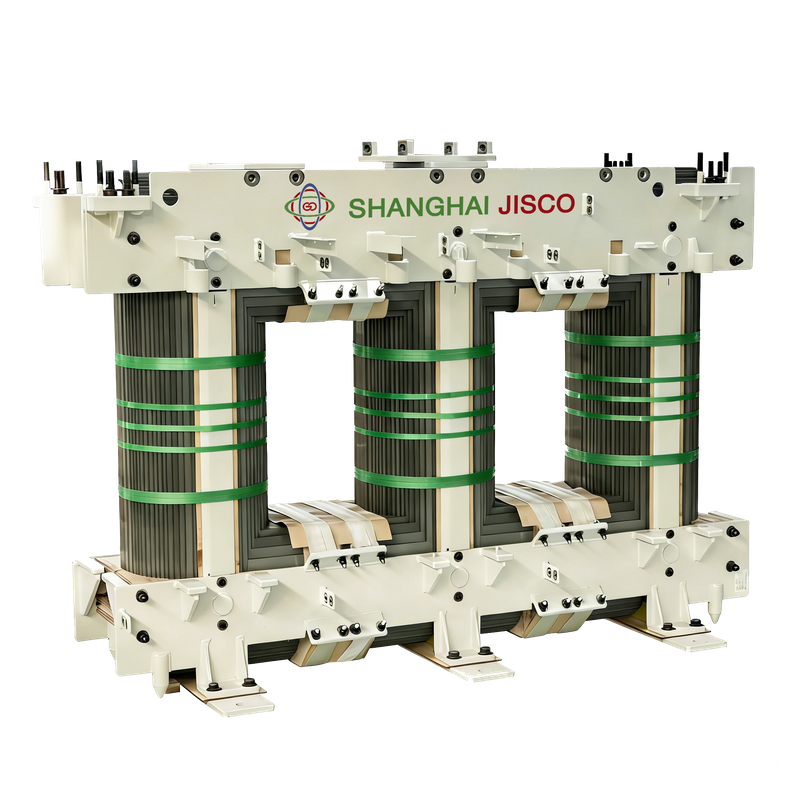

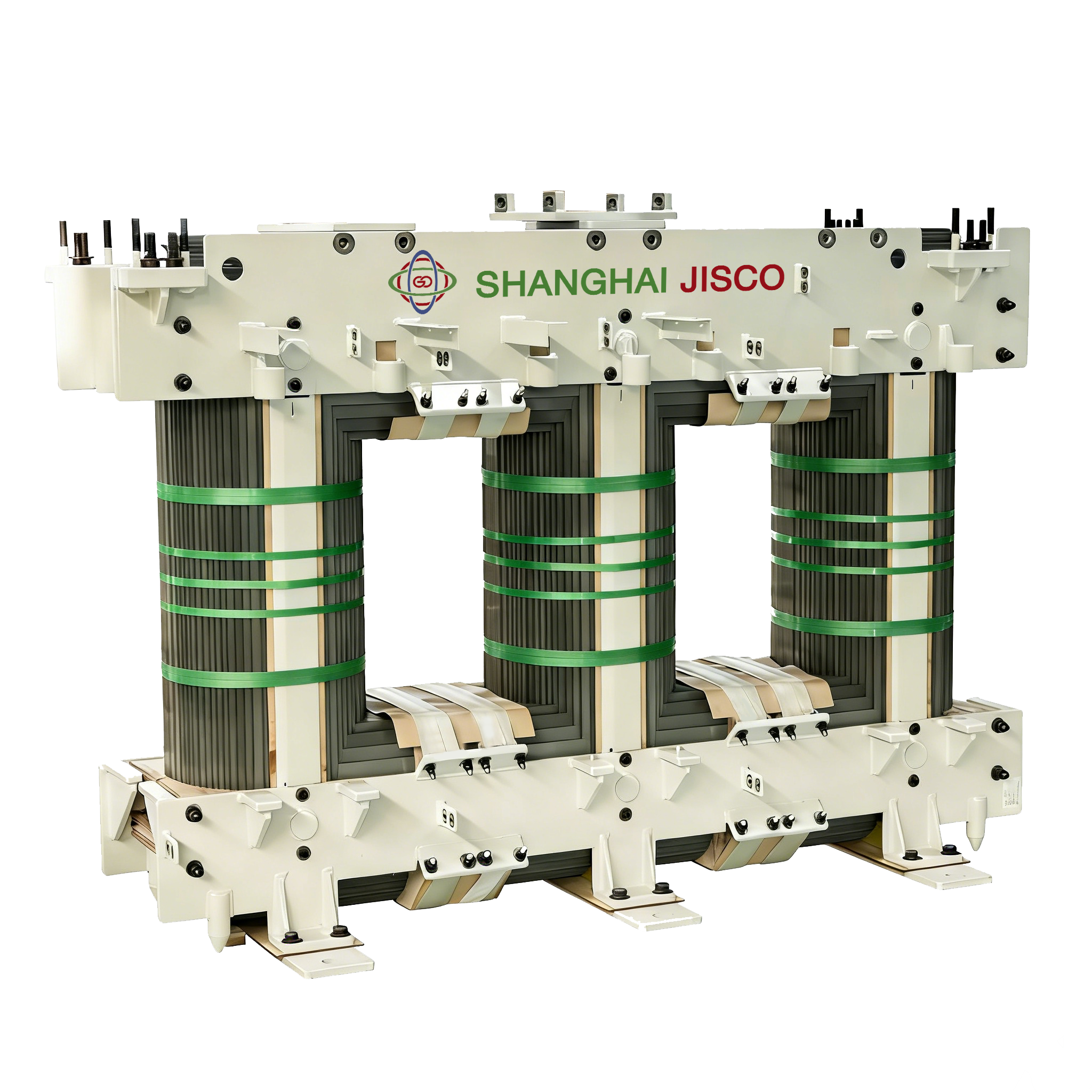

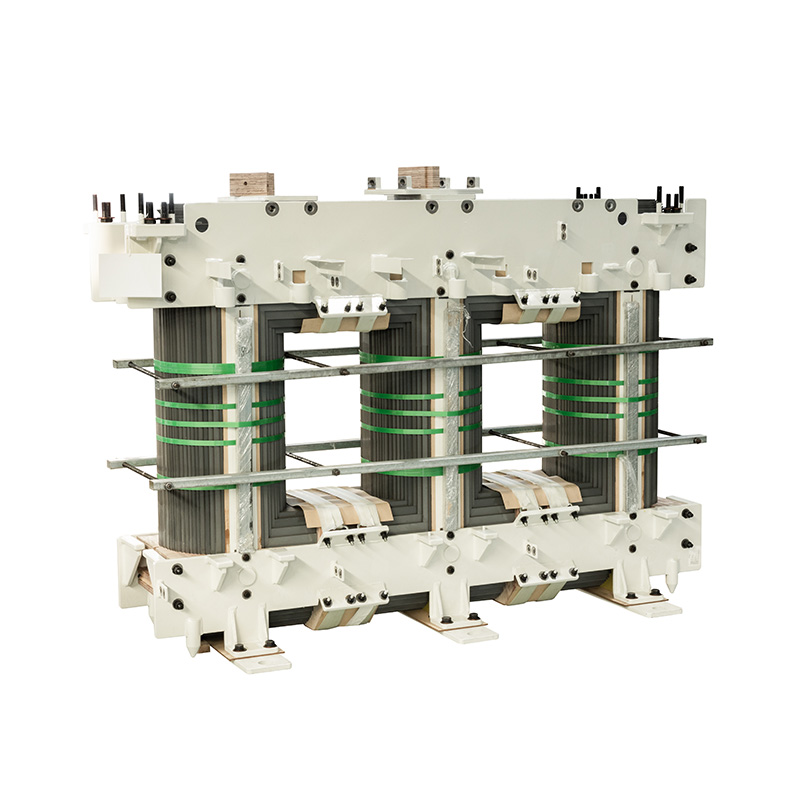

Der Kern eines ölgefüllten Verteilungstransformators besteht typischerweise aus gestapelten Schichten aus Siliziumstahl. Siliziumstahl wird aufgrund seiner geringen Hystereseverlusteigenschaften ausgewählt, die Energieverluste während der magnetischen Flussumkehr minimieren, die auftreten, wenn der Wechselstrom (AC) die Richtung ändert. Die Lamellen sind mit einem Isoliermaterial beschichtet, um Wirbelstromverluste im Kern selbst zu reduzieren. Dieses Design stellt sicher, dass der Kern effizient arbeitet und die maximale Eingangsleistung in Ausgangsleistung umwandelt.
Der Transformator ist mit Transformatorenöl gefüllt, das mehrere Funktionen erfüllt:
Kühlung: Transformatoröl fungiert als Kühlmittel, indem es die im Betrieb vom Kern und den Wicklungen erzeugte Wärme aufnimmt und ableitet.
Isolierung: Es sorgt außerdem für eine dielektrische Isolierung zwischen den Wicklungen und anderen internen Komponenten, verhindert Kurzschlüsse und gewährleistet einen sicheren Betrieb bei hohen Spannungen.
Konservierung: Das Öl trägt dazu bei, die Integrität der in den Wicklungen verwendeten Papierisolierung zu bewahren, indem es sie vor Feuchtigkeit und Verunreinigungen schützt.
Ölgefüllte Verteilungstransformatoren verfügen über mehrere Konstruktionsmerkmale, die ihre Leistung und Zuverlässigkeit verbessern:
Versiegelter Tank: Moderne Geräte verfügen oft über einen vollständig versiegelten Tank, der Lecks und Verunreinigungen verhindert und so die Lebensdauer des Transformatoröls verlängert.
Druckentlastungsvorrichtungen: Sicherheitsmechanismen wie Druckentlastungsvorrichtungen sorgen dafür, dass ein übermäßiger Aufbau von Innendruck sicher abgelassen werden kann.
Entlüfter: Einige Designs enthalten Entlüfter, die es dem Transformator ermöglichen, zu „atmen“, wenn sich das Öl bei Temperaturänderungen ausdehnt und zusammenzieht, und gleichzeitig Feuchtigkeit und Schmutz aus der Luft herauszufiltern.
Ölgefüllte Verteiltransformatoren werden aufgrund ihrer Robustheit und Effizienz häufig in verschiedenen Anwendungen eingesetzt:
Versorgungsnetze: Sie kommen häufig in Versorgungsnetzen vor, wo sie die Spannung von der Übertragungsebene auf die Verteilungsebene herabsetzen.
Industrieanlagen: Branchen, die eine zuverlässige Stromversorgung benötigen, profitieren von der Stabilität und Überlastfähigkeit dieser Transformatoren.
Gewerbliche Gebäude: Gewerbliche Gebäude und Wohnkomplexe verlassen sich auf diese Transformatoren, um den Endverbrauchern eine sichere und gleichmäßige Stromversorgung zu liefern.
Nachfolgend sind einige wichtige Leistungsindikatoren und Merkmale aufgeführt, die die Qualität und Wirksamkeit eines solchen Kerns definieren:
1. Effizienz
Geringe Verluste: Der Kern sollte so ausgelegt sein, dass Energieverluste aufgrund von Hysterese und Wirbelströmen minimiert werden. Hochwertige Materialien wie Siliziumstahl mit geringen Eisenverlusteigenschaften können diese Verluste deutlich reduzieren.
Hohe Permeabilität: Die im Kern verwendeten Siliziumstahlbleche weisen eine hohe magnetische Permeabilität auf, was die magnetische Flussdichte erhöht und den Wirkungsgrad des Transformators verbessert.
2. Zuverlässigkeit
Mechanische Stabilität: Der Kern muss unter allen Betriebsbedingungen stabil bleiben, einschließlich thermischer Ausdehnung und Kontraktion, die durch Temperaturänderungen während des Betriebs verursacht werden.
~!phoenix_var149!~
3. Wärmeleistung
Effektive Kühlung: Das Design des Kerns und seine Wechselwirkung mit dem umgebenden Öl müssen eine effektive Wärmeübertragung ermöglichen. Eine ordnungsgemäße Kühlung stellt sicher, dass der Kern innerhalb sicherer Temperaturgrenzen arbeitet, und verlängert so die Lebensdauer des Transformators.
Temperaturbeständigkeit: Die Kernmaterialien sollten ihre Eigenschaften über einen weiten Temperaturbereich beibehalten und so eine konstante Leistung auch unter wechselnden Belastungsbedingungen gewährleisten.
4. Elektrische Isolierung
Spannungsfestigkeit: Das Isolationssystem, zu dem auch das Transformatoröl gehört, muss eine ausreichende Spannungsfestigkeit bieten, um einen elektrischen Durchschlag zwischen den Wicklungen und anderen Komponenten zu verhindern.
Feuchtigkeitsbeständigkeit: Der Kern und seine Isolierung sollten der Aufnahme von Feuchtigkeit standhalten, da dies andernfalls zu Korrosion und vermindertem Isolationswiderstand führen könnte.
5. Umweltauswirkungen
Ungiftigkeit: Moderne Transformatorenöle sind oft biologisch abbaubar oder ungiftig, um die Umweltbelastung im Falle von Lecks zu minimieren.
Recyclingfähigkeit: Designüberlegungen zur einfachen Demontage und zum Recycling des Kernmaterials tragen zum ökologischen Fußabdruck des Transformators bei.
6. Wirtschaftsfaktoren
Kosteneffizienz: Für die Wirtschaftlichkeit ist es wichtig, die Material-, Herstellungs- und Wartungskosten gegen die erwartete Leistung und Lebensdauer des Transformators abzuwägen.
Wartungsanforderungen: Ein gut konzipierter Kern reduziert den Bedarf an häufiger Wartung, was im Laufe der Zeit zu geringeren Betriebskosten führt.
7. Einhaltung von Standards
Durch die Einhaltung internationaler Standards (z. B. IEC, IEEE) wird sichergestellt, dass der Kern bestimmte Leistungskriterien und Sicherheitsanforderungen erfüllt, was die Interoperabilität und das Vertrauen in das Produkt erleichtert.
1. Effiziente Wärmeableitung
Kühlmedium: Das Öl fungiert als wirksames Kühlmedium und leitet die vom Kern und den Wicklungen während des Betriebs erzeugte Wärme ab. Dies trägt zur Aufrechterhaltung optimaler Betriebstemperaturen bei und verlängert die Lebensdauer des Transformators.
Verbesserte thermische Stabilität: Öl bietet im Vergleich zu Trockentransformatoren eine bessere thermische Stabilität und ermöglicht so höhere Belastbarkeiten ohne Überhitzung.
2. Hervorragende Isolierung
Durchschlagsfestigkeit: Transformatorenöl hat eine hohe Durchschlagsfestigkeit, was bedeutet, dass es hohen Spannungen standhalten kann, ohne kaputt zu gehen. Diese Eigenschaft gewährleistet eine zuverlässige Isolierung zwischen verschiedenen Teilen des Transformators.
Feuchtigkeitsschutz: Das versiegelte Ölsystem schützt interne Komponenten vor Feuchtigkeit und Verunreinigungen und verringert so das Risiko von Kurzschlüssen und Korrosion.
3. Verbesserte Effizienz
Geringe Verluste: Im Kern verwendete hochwertige Siliziumstahllamellen minimieren Hysterese- und Wirbelstromverluste, was zu einer verbesserten Effizienz und weniger Energieverschwendung führt.
Optimiertes Design: Fortschrittliche Designtechniken und Materialien sorgen dafür, dass der Magnetflussweg optimiert wird, was die Leistung weiter steigert.
4. Langlebigkeit und Zuverlässigkeit
Haltbarkeit: Ölgefüllte Transformatoren sind aufgrund der schützenden Eigenschaften des Öls und der robusten Konstruktion des Kerns für ihre Haltbarkeit und lange Lebensdauer bekannt.
Zuverlässige Leistung: Bei ordnungsgemäßer Wartung bieten diese Transformatoren über viele Jahre hinweg eine konstante und zuverlässige Leistung.
5. Kosteneffizienz
Wirtschaftlicher Betrieb: Die geringeren Betriebsverluste führen zu Kosteneinsparungen bei der Stromrechnung. Darüber hinaus verringert die längere Lebensdauer die Notwendigkeit häufiger Austausche oder Reparaturen.
Geringerer Wartungsaufwand: Im Vergleich zu anderen Transformatortypen erfordern ölgefüllte Einheiten weniger häufige Wartung, wodurch Ausfallzeiten und damit verbundene Kosten reduziert werden.
6. Anpassungsfähigkeit an die Umwelt
Großer Betriebstemperaturbereich: Diese Transformatoren können in einem breiten Umgebungstemperaturbereich effektiv betrieben werden, wodurch sie für verschiedene Umgebungen geeignet sind.
Versiegelte Systeme: Moderne Konstruktionen verfügen häufig über vollständig versiegelte Tanks, die Öllecks und Verunreinigungen verhindern und so die Umweltbelastung minimieren.
7. Sicherheitsfunktionen
Überlastfähigkeit: Ölgefüllte Transformatoren haben typischerweise eine höhere Überlastfähigkeit als Trockentransformatoren, was bei Anwendungen, bei denen plötzliche Lastanstiege üblich sind, von Vorteil sein kann.
Brandschutz: Während in der Vergangenheit Bedenken hinsichtlich der Brandgefahr bei ölgefüllten Transformatoren bestanden, umfassen moderne Konstruktionen Sicherheitsfunktionen wie Druckentlastungsvorrichtungen und feuerbeständige Öle, um dieses Risiko zu mindern.
F1: Wie wirkt sich die Temperatur auf den Kern aus?
A1: Die Temperatur kann zu thermischer Ausdehnung und Kontraktion führen und möglicherweise die mechanische Stabilität beeinträchtigen. Geeignete Kühlmechanismen verhindern eine Überhitzung und sorgen für optimale Betriebsbedingungen.
F2: Kann der Kern durch Umweltfaktoren beeinflusst werden?
A2: Ja, Feuchtigkeitseinwirkung kann zu Korrosion und vermindertem Isolationswiderstand führen. Die Gewährleistung einer angemessenen Abdichtung und die Verwendung hochwertiger Materialien tragen dazu bei, diese Risiken zu mindern.
F3: Gibt es Sicherheitsbedenken im Zusammenhang mit dem Kern?
A3: Fehler im Kern sind zwar nicht grundsätzlich gefährlich, können jedoch zu Überhitzung und potenzieller Brandgefahr führen. Die Einhaltung der Herstellerrichtlinien und regelmäßige Inspektionen minimieren solche Risiken.
F4: Welche Standards gelten für Transformatorkerne?
A4: Transformatorkerne müssen internationalen Standards wie der IEC 60076-Serie und der IEEE C57.12-Serie entsprechen, die Anforderungen an Design, Leistung und Prüfung festlegen.
F5: Was sind häufige Probleme mit Transformatorkernen?
A5: Zu den Problemen können erhöhter Geräuschpegel, übermäßige Erwärmung oder verringerte Effizienz gehören, die oft auf schlechte Materialqualität, unzureichende Kühlung oder unsachgemäße Installation zurückzuführen sind.
F6: Wie kann man kernbezogene Probleme diagnostizieren?
A6: Die Überwachung von Temperatur, Schallpegeln und Leistungsmetriken kann dabei helfen, Kernprobleme zu identifizieren. Diagnosetests wie Leerlauftests können auch zugrunde liegende Probleme aufdecken.
