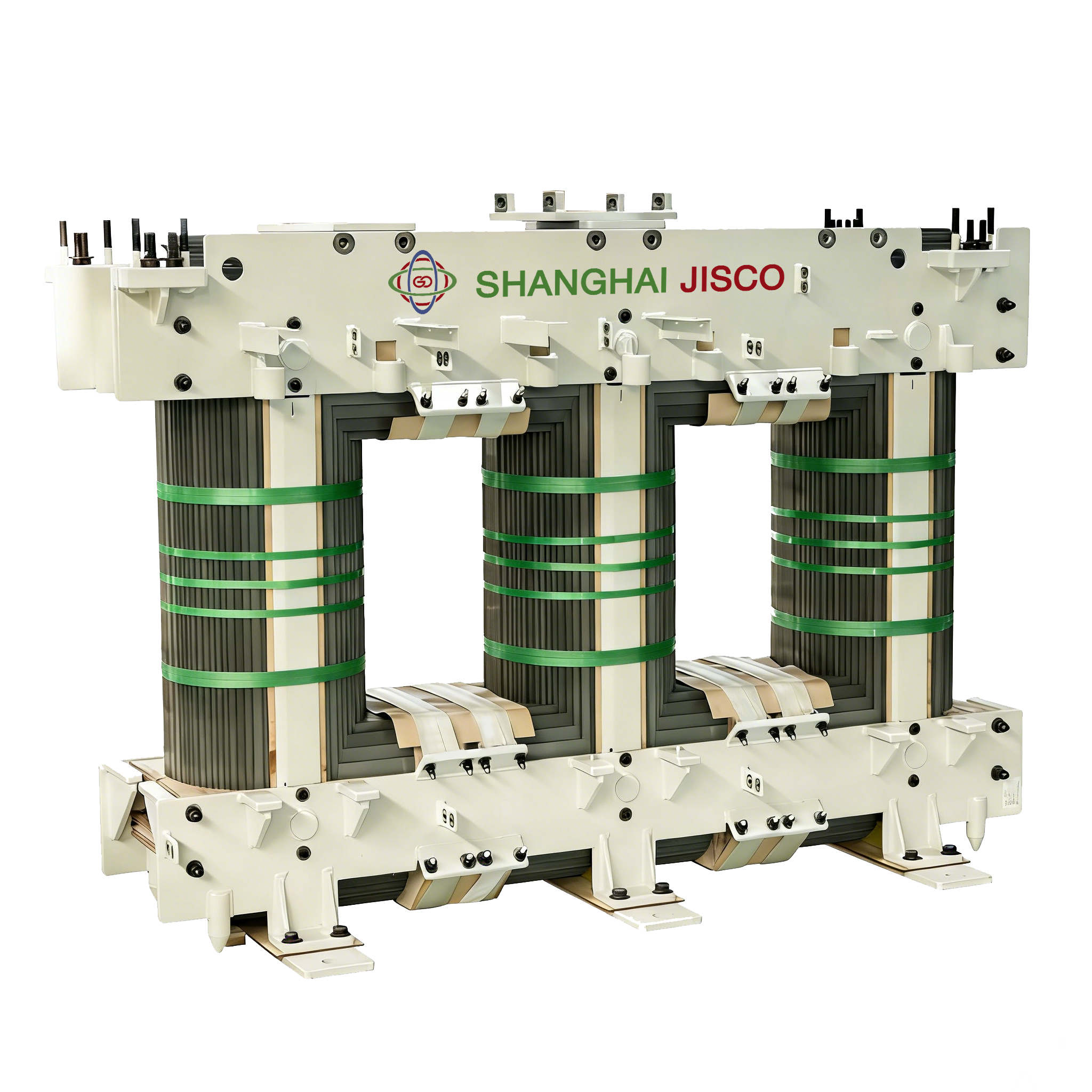

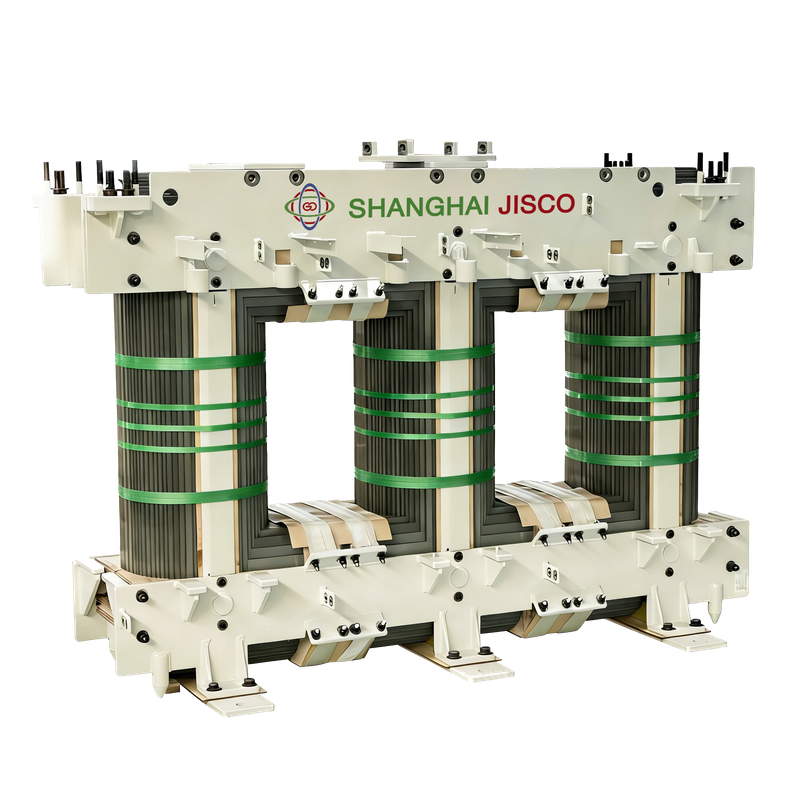

يعد قلب محول التوزيع المملوء بالزيت مكونًا مهمًا في نظام توزيع الطاقة الكهربائية، وهو مصمم لنقل الطاقة الكهربائية بكفاءة من خط نقل عالي الجهد إلى جهد أقل مناسب لاستخدام المستهلك. يلعب قلب محول التوزيع المملوء بالزيت دورًا محوريًا في وظيفته وأدائه.
عادةً ما يتم إنشاء قلب محول التوزيع المملوء بالزيت باستخدام شرائح مكدسة من فولاذ السيليكون. يتم اختيار الفولاذ السيليكوني لخصائصه المنخفضة لفقد التباطؤ، والتي تقلل من فقدان الطاقة أثناء انعكاسات التدفق المغناطيسي التي تحدث عندما يغير التيار المتردد (AC) اتجاهه. يتم تغليف الصفائح بمادة عازلة لتقليل خسائر التيار الدوامي داخل القلب نفسه. يضمن هذا التصميم أن النواة تعمل بكفاءة، حيث تحول أقصى قدر من طاقة الإدخال إلى طاقة مخرجة.
يتم تعبئة المحول بزيت المحولات والذي يؤدي وظائف متعددة:
التبريد: يعمل زيت المحولات كمبرد عن طريق امتصاص وتبديد الحرارة الناتجة عن القلب واللفات أثناء التشغيل.
العزل: يوفر أيضًا عزلًا عازلًا بين اللفات والمكونات الداخلية الأخرى، مما يمنع حدوث دوائر قصيرة ويضمن التشغيل الآمن عند الفولتية العالية.
الحفظ: يساعد الزيت في الحفاظ على سلامة العزل الورقي المستخدم في اللفات عن طريق حمايته من الرطوبة والملوثات.
تم تصميم محولات التوزيع المملوءة بالزيت بالعديد من ميزات التصميم التي تعزز أدائها وموثوقيتها:
الخزان المغلق: تتميز الوحدات الحديثة غالبًا بخزان محكم الغلق يمنع التسربات والتلوث، وبالتالي يطيل عمر زيت المحولات.
أجهزة تخفيف الضغط: تضمن آليات السلامة مثل أجهزة تخفيف الضغط إمكانية تنفيس أي تراكم مفرط للضغط الداخلي بأمان.
أجهزة التنفس: تشتمل بعض التصميمات على أجهزة تنفس تسمح للمحول 'بالتنفس' مع تمدد الزيت وتقلصه مع تغيرات درجة الحرارة، بينما يقوم بتصفية الرطوبة والأوساخ من الهواء.
تُستخدم محولات التوزيع المملوءة بالزيت على نطاق واسع في العديد من التطبيقات نظرًا لقوتها وكفاءتها:
شبكات المرافق: توجد بشكل شائع في شبكات المرافق حيث تقوم بخفض الجهد من مستويات النقل إلى مستويات التوزيع.
المنشآت الصناعية: تستفيد الصناعات التي تتطلب مصدر طاقة موثوقًا من الاستقرار وقدرة التحميل الزائد التي توفرها هذه المحولات.
المباني التجارية: تعتمد المباني التجارية والمجمعات السكنية على هذه المحولات لتوفير طاقة آمنة ومتسقة للمستخدمين النهائيين.
فيما يلي بعض مؤشرات الأداء والميزات الرئيسية التي تحدد جودة وفعالية مثل هذا المركز:
1. الكفاءة
خسائر منخفضة: يجب تصميم القلب لتقليل فقد الطاقة بسبب التباطؤ والتيارات الدوامة. يمكن للمواد عالية الجودة مثل الفولاذ السيليكوني مع خصائص فقدان الحديد المنخفضة أن تقلل بشكل كبير من هذه الخسائر.
نفاذية عالية: تتميز شرائح السيليكون الفولاذية المستخدمة في القلب بنفاذية مغناطيسية عالية، مما يعزز كثافة التدفق المغناطيسي ويحسن كفاءة المحول.
2. الموثوقية
الاستقرار الميكانيكي: يجب أن يظل القلب مستقرًا في جميع ظروف التشغيل، بما في ذلك التمدد الحراري والانكماش الناتج عن تغيرات درجة الحرارة أثناء التشغيل.
المتانة: يجب أن تضمن المواد وتقنيات البناء قدرة القلب على تحمل ضغوط دورات التنشيط وإلغاء التنشيط المتكررة دون تدهور.
3. الأداء الحراري
التبريد الفعال: يجب أن يسهل تصميم القلب وتفاعله مع الزيت المحيط انتقال الحرارة بشكل فعال. يضمن التبريد المناسب أن القلب يعمل ضمن حدود درجة الحرارة الآمنة، وبالتالي إطالة عمر المحول.
تحمل درجة الحرارة: يجب أن تحافظ المواد الأساسية على خصائصها على نطاق واسع من درجات الحرارة، مما يضمن أداءً ثابتًا حتى في ظل ظروف التحميل المتغيرة.
4. العزل الكهربائي
قوة العزل الكهربائي: يجب أن يوفر نظام العزل، الذي يتضمن زيت المحولات، قوة عازلة كافية لمنع الانهيار الكهربائي بين اللفات والمكونات الأخرى.
مقاومة الرطوبة: يجب أن يقاوم القلب وعزله امتصاص الرطوبة، مما قد يؤدي إلى التآكل وانخفاض مقاومة العزل.
5. التأثير البيئي
غير سامة: غالبًا ما تكون زيوت المحولات الحديثة قابلة للتحلل الحيوي أو غير سامة لتقليل التأثير البيئي في حالة حدوث تسرب.
قابلية إعادة التدوير: تساهم اعتبارات التصميم لسهولة تفكيك وإعادة تدوير المواد الأساسية في البصمة البيئية للمحول.
6. العوامل الاقتصادية
فعالية التكلفة: إن الموازنة بين تكلفة المواد والتصنيع والصيانة مقابل الأداء المتوقع وعمر المحول أمر مهم لتحقيق الجدوى الاقتصادية.
متطلبات الصيانة: يقلل التصميم الأساسي الجيد من الحاجة إلى الصيانة المتكررة، مما يؤدي إلى انخفاض تكاليف التشغيل بمرور الوقت.
7. الامتثال للمعايير
ويضمن الالتزام بالمعايير الدولية (مثل IEC وIEEE) أن يفي المركز بمعايير الأداء المحددة ومتطلبات السلامة، مما يسهل إمكانية التشغيل البيني والثقة في المنتج.
1. تبديد الحرارة بكفاءة
وسط التبريد: يعمل الزيت كوسيلة تبريد فعالة، حيث يبدد الحرارة الناتجة عن القلب واللفات أثناء التشغيل. وهذا يساعد في الحفاظ على درجات حرارة التشغيل المثالية، مما يطيل عمر المحول.
الاستقرار الحراري المعزز: يوفر الزيت استقرارًا حراريًا أفضل مقارنةً بالمحولات من النوع الجاف، مما يسمح بسعات تحميل أعلى دون ارتفاع درجة الحرارة.
2. عزل فائق
قوة العزل الكهربائي: يتمتع زيت المحولات بقوة عازلة عالية، مما يعني أنه يمكنه تحمل الفولتية العالية دون أن ينهار. تضمن هذه الخاصية عزلًا موثوقًا بين الأجزاء المختلفة للمحول.
الحماية من الرطوبة: يعمل نظام الزيت المحكم على حماية المكونات الداخلية من الرطوبة والملوثات، مما يقلل من خطر حدوث دوائر قصيرة والتآكل.
3. تحسين الكفاءة
خسائر منخفضة: تعمل شرائح السيليكون الفولاذية عالية الجودة المستخدمة في القلب على تقليل خسائر التباطؤ والتيار الدوامي، مما يؤدي إلى تحسين الكفاءة وتقليل هدر الطاقة.
التصميم الأمثل: تضمن تقنيات ومواد التصميم المتقدمة تحسين مسار التدفق المغناطيسي، مما يعزز الأداء بشكل أكبر.
4. طول العمر والموثوقية
المتانة: تُعرف المحولات المملوءة بالزيت بمتانتها وعمر الخدمة الطويل بسبب الخصائص الوقائية للزيت والبنية القوية للنواة.
أداء موثوق: مع الصيانة المناسبة، توفر هذه المحولات أداءً ثابتًا وموثوقًا على مدار سنوات عديدة.
5. فعالية التكلفة
التشغيل الاقتصادي: يؤدي انخفاض الخسائر التشغيلية إلى توفير تكاليف فواتير الكهرباء. بالإضافة إلى ذلك، فإن العمر الافتراضي الأطول يقلل من الحاجة إلى عمليات الاستبدال أو الإصلاحات المتكررة.
متطلبات صيانة أقل: بالمقارنة مع الأنواع الأخرى من المحولات، تتطلب الوحدات المملوءة بالزيت صيانة أقل تواترا، مما يقلل من وقت التوقف عن العمل والتكاليف المرتبطة به.
6. القدرة على التكيف البيئي
نطاق درجة حرارة التشغيل الواسع: يمكن لهذه المحولات أن تعمل بفعالية عبر نطاق واسع من درجات الحرارة المحيطة، مما يجعلها مناسبة لبيئات مختلفة.
الأنظمة المغلقة: غالبًا ما تتميز التصميمات الحديثة بخزانات محكمة الغلق بالكامل تمنع تسرب الزيت والتلوث، مما يقلل من التأثير البيئي.
7. ميزات السلامة
سعة التحميل الزائد: تتمتع المحولات المملوءة بالزيت عادة بقدرة تحميل زائد أعلى من نظيراتها من النوع الجاف، والتي يمكن أن تكون مفيدة في التطبيقات التي تكون فيها الزيادات المفاجئة في الحمل شائعة.
السلامة من الحرائق: على الرغم من وجود مخاوف تاريخيًا بشأن مخاطر الحريق في المحولات المملوءة بالزيت، إلا أن التصميمات الحديثة تتضمن ميزات السلامة مثل أجهزة تخفيف الضغط والزيوت المقاومة للحريق للتخفيف من هذه المخاطر.
س1: كيف تؤثر درجة الحرارة على القلب؟
ج1: يمكن أن تسبب درجة الحرارة تمددًا وانكماشًا حراريًا، مما قد يؤثر على الاستقرار الميكانيكي. تمنع آليات التبريد المناسبة ارتفاع درجة الحرارة وتحافظ على ظروف التشغيل المثالية.
س2: هل يمكن أن تتأثر النواة بالعوامل البيئية؟
ج2: نعم، التعرض للرطوبة يمكن أن يؤدي إلى التآكل وانخفاض مقاومة العزل. ويساعد ضمان الختم المناسب واستخدام مواد عالية الجودة على تخفيف هذه المخاطر.
س3: هل هناك مخاوف تتعلق بالسلامة تتعلق بالنواة؟
ج3: على الرغم من أن الأعطال في القلب ليست خطيرة بطبيعتها، إلا أنها يمكن أن تؤدي إلى ارتفاع درجة الحرارة ومخاطر نشوب حريق محتملة. إن الالتزام بإرشادات الشركة المصنعة وعمليات التفتيش المنتظمة يقلل من هذه المخاطر.
س 4: ما هي المعايير التي تنطبق على قلوب المحولات؟
ج4: يجب أن تتوافق نوى المحولات مع المعايير الدولية مثل سلسلة IEC 60076 وسلسلة IEEE C57.12، والتي تحدد متطلبات التصميم والأداء والاختبار.
س5: ما هي المشكلات الشائعة المتعلقة بقلوب المحولات؟
ج5: قد تتضمن المشكلات زيادة مستويات الضوضاء، أو التسخين المفرط، أو انخفاض الكفاءة، والتي غالبًا ما تنجم عن سوء جودة المواد، أو التبريد غير الكافي، أو التثبيت غير الصحيح.
س6: كيف يمكن تشخيص المشاكل المتعلقة بالجوهر؟
