قلب ثلاثي الطور ثلاثي الأرجل: يتكون من ثلاث أرجل أساسية ونيرين. هذا الهيكل بسيط وسهل التصنيع، مع لفات ملفوفة حول الأرجل الأساسية. إنها مناسبة لمحولات ذات سعة مختلفة وتستخدم على نطاق واسع في ثلاث مراحل محولات الطاقة المملوءة بالزيت.
ثلاث مراحل وخمسة أرجل الأساسية:

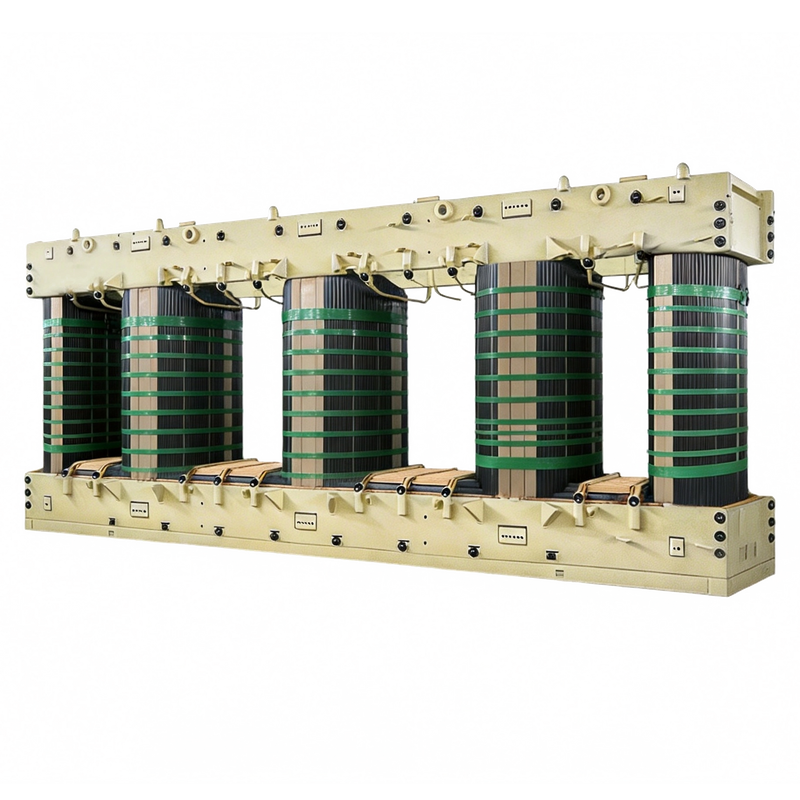

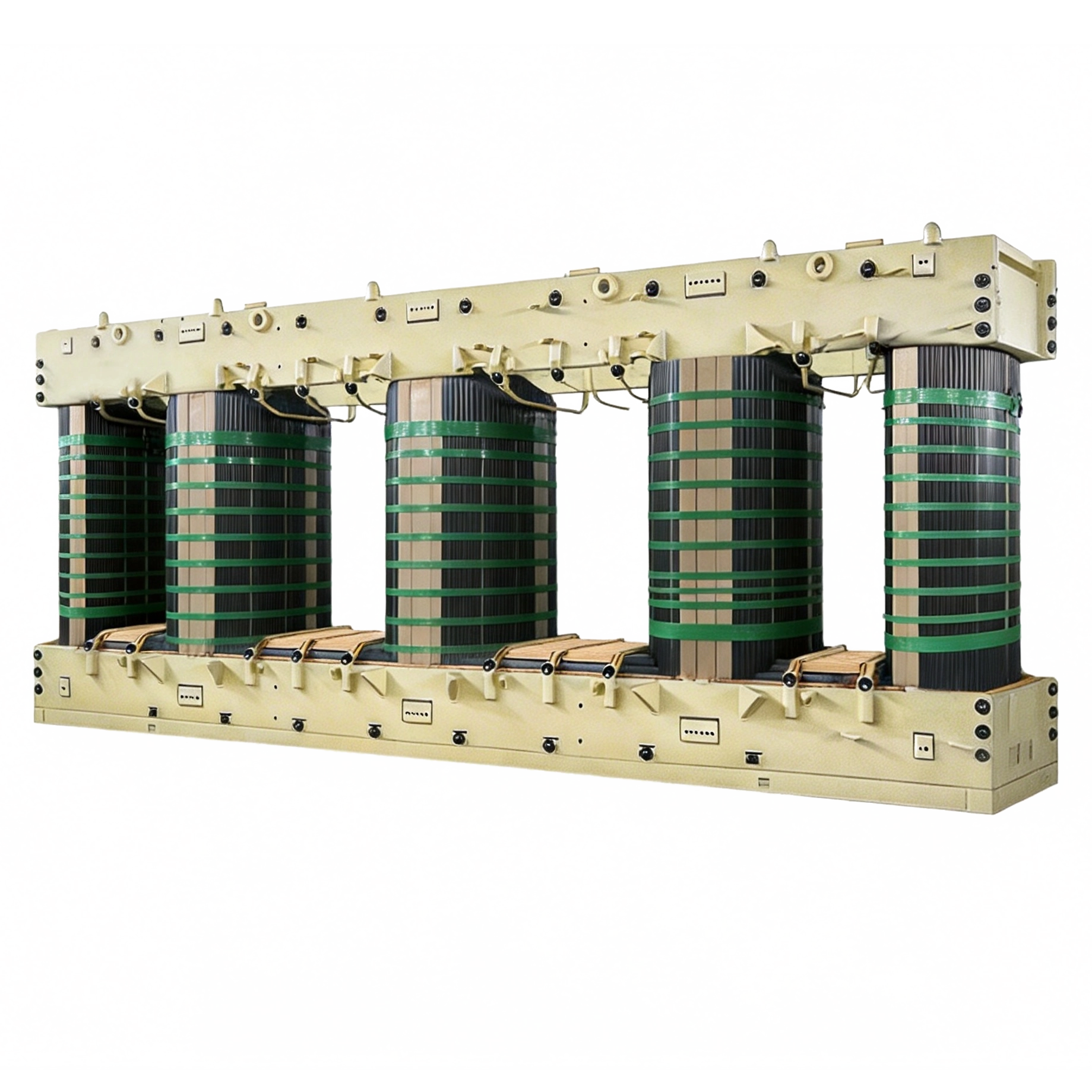

استنادًا إلى قلب ثلاثي الأطوار ثلاثي الأرجل، تمت إضافة نيرين جانبيين إضافيين. إنه يوفر مسارًا أفضل للتدفق المغناطيسي ذو التسلسل الصفري، مما يقلل بشكل فعال من مقاومة التسلسل الصفري ويحسن الأداء التشغيلي للمحول. غالبًا ما يستخدم في أنظمة الطاقة ذات المتطلبات الخاصة لتيار التسلسل الصفري.
قلب ثنائي الطور أحادي الطور: يتكون من ساقين أساسيين ونيرين، وهو مناسب لمحولات الطاقة المملوءة بالزيت أحادية الطور، مما يلبي احتياجات نقل وتحويل الطاقة أحادية الطور. يتم استخدامه بشكل شائع في بعض المعدات الكهربائية الخاصة أحادية الطور أو أنظمة الطاقة ذات السعة الصغيرة.
قلب صفائح الفولاذ السيليكونية ذات الحث المغناطيسي العالي الموجه للحبوب: مصنوعة من صفائح فولاذ السيليكون ذات الحث المغناطيسي العالي والموجهة للحبوب، وتتميز بنفاذية مغناطيسية عالية وخصائص فقدان الحديد المنخفض. يتيح ذلك للمحول نقل وتحويل الطاقة الكهربائية بشكل أكثر كفاءة أثناء التشغيل، مما يقلل من استهلاك الطاقة. يستخدم على نطاق واسع في محولات الطاقة المملوءة بالزيت بمستويات الجهد المختلفة.
قلب السبائك غير المتبلور: مصنوع من مواد سبائك غير متبلورة، ويتميز بخصائص مغناطيسية ناعمة ممتازة، مثل فقدان الحديد المنخفض والنفاذية المغناطيسية العالية. بالمقارنة مع نوى صفائح الفولاذ السيليكونية التقليدية، يمكنها تقليل فقدان عدم التحميل للمحول بشكل كبير وتحسين كفاءة الطاقة، كونها مناسبة بشكل خاص للمناسبات ذات متطلبات توفير الطاقة العالية.
قلب البلورات النانوية: يجمع بين مزايا السبائك غير المتبلورة والمواد البلورية التقليدية، فهو يتميز بكثافة حث مغناطيسي عالية التشبع، وفقدان أقل، واستقرار أفضل لدرجة الحرارة. إنه نوع جديد من المواد الأساسية عالية الأداء مع آفاق تطبيق معينة في محولات الطاقة المتطورة المملوءة بالزيت.
قلب مكدس مفصل مائل بالكامل: يتم تكديس صفائح فولاذ السيليكون بطريقة مشتركة مائلة بالكامل. هذه العملية يمكن أن تجعل الدائرة المغناطيسية للنواة أكثر سلاسة، وتقلل من المقاومة المغناطيسية، وتقلل من فقدان عدم التحميل والضوضاء، مما يحسن الأداء الكهرومغناطيسي للمحول. إنها إحدى العمليات شائعة الاستخدام في تصنيع قلوب محولات الطاقة المملوءة بالزيت.
قلب الجرح المجسم: يتم ترتيب الأرجل الأساسية الثلاثة في مثلث متساوي الأضلاع بطريقة ثلاثية الأبعاد. لا توجد فجوة هوائية في الدائرة المغناطيسية، واللف محكم. طول الدائرة المغناطيسية ثابت وهو الأقصر، ومنطقة المقطع العرضي للأرجل الأساسية أقرب إلى الدائرة. وهذا يمكن أن يقلل بشكل أكبر من الخسائر، ويقلل الضوضاء، ويوازن المراحل الثلاث، ويقلل بشكل فعال المكون التوافقي الثالث.
قلب القطع بالليزر: يتم استخدام تكنولوجيا القطع بالليزر لمعالجة صفائح فولاذ السيليكون، والتي تتميز بمزايا دقة القطع العالية، جودة الحافة الجيدة، ومعدل استخدام المواد العالي. يمكنها أن تجعل دقة الأبعاد الأساسية والأداء أكثر استقرارًا، وتكون مناسبة لتصنيع قلوب محولات الطاقة المملوءة بالزيت عالية الدقة والأداء.
نواة منخفضة الخسارة: من خلال تحسين المواد والهياكل وعمليات التصنيع الأساسية، يتم تقليل فقدان التباطؤ وفقدان التيار الدوامي للنواة تحت المجالات المغناطيسية المتناوبة بشكل كبير. وهذا يمكن أن يحسن كفاءة تحويل الطاقة للمحول ويقلل تكاليف التشغيل، ويستخدم على نطاق واسع في أنظمة الطاقة ذات متطلبات توفير الطاقة العالية.
قلب منخفض الضوضاء: يتم اعتماد عمليات ومواد خاصة، مثل إضافة مواد عازلة بين صفائح فولاذ السيليكون وتحسين طريقة تثبيت القلب، لتقليل الاهتزاز والضوضاء الناتجة عن القلب أثناء التشغيل بسبب التضيق المغناطيسي وأسباب أخرى. وهي مناسبة للأماكن ذات المتطلبات العالية للضوضاء البيئية، مثل المناطق السكنية والتجارية.
نواة ذات قدرة تحميل زائد عالية: عند التصميم والتصنيع، يتم أخذ الخصائص المغناطيسية والميكانيكية للنواة في ظل ظروف التحميل الزائد العالية بعين الاعتبار. يمكنه تحمل تيارات الحمل الزائد الكبيرة دون تشبع مغناطيسي خطير وتشوه ميكانيكي، مما يحسن موثوقية واستقرار المحول. تنطبق هذه المواصفة على أنظمة الطاقة ذات التقلبات الكبيرة في الأحمال أو الأحمال الزائدة المحتملة على المدى القصير.
