Сердечник маслонаполненного распределительного трансформатора является важнейшим компонентом системы распределения электроэнергии, предназначенным для эффективной передачи электрической энергии от линии электропередачи высокого напряжения к более низкому напряжению, пригодному для использования потребителем. Сердечник маслонаполненного распределительного трансформатора играет решающую роль в его функциональности и производительности.

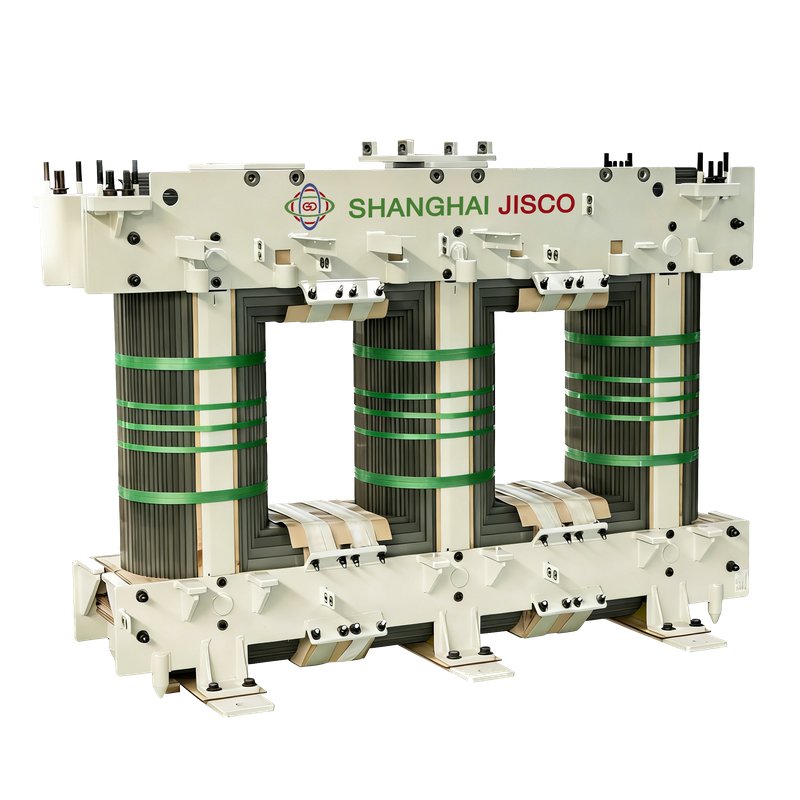

Сердечник маслонаполненного распределительного трансформатора обычно изготавливается из сложенных друг на друга пластин кремнистой стали. Кремниевая сталь выбрана из-за ее низких свойств потерь на гистерезис, которые минимизируют потери энергии во время изменения направления магнитного потока, которое происходит при изменении направления переменного тока (AC). Пластины покрыты изолирующим материалом для уменьшения потерь на вихревые токи внутри самого сердечника. Такая конструкция гарантирует эффективную работу ядра, преобразуя максимальное количество входной мощности в выходную мощность.
Трансформатор заполнен трансформаторным маслом, которое выполняет несколько функций:
Охлаждение: Трансформаторное масло действует как охлаждающая жидкость, поглощая и рассеивая тепло, выделяемое сердечником и обмотками во время работы.
Изоляция: Она также обеспечивает диэлектрическую изоляцию между обмотками и другими внутренними компонентами, предотвращая короткие замыкания и обеспечивая безопасную работу при высоких напряжениях.
Сохранение: Масло помогает сохранить целостность бумажной изоляции, используемой в обмотках, защищая ее от влаги и загрязнений.
Маслонаполненные распределительные трансформаторы имеют ряд конструктивных особенностей, повышающих их производительность и надежность:
Герметичный бак. Современные агрегаты часто имеют полностью герметичный бак, который предотвращает утечки и загрязнения, тем самым продлевая срок службы трансформаторного масла.
Устройства сброса давления. Защитные механизмы, такие как устройства сброса давления, обеспечивают безопасный сброс любого чрезмерного повышения внутреннего давления.
Сапуны: в некоторых конструкциях предусмотрены сапуны, которые позволяют трансформатору «дышать», когда масло расширяется и сжимается при изменении температуры, одновременно фильтруя влагу и грязь из воздуха.
Маслонаполненные распределительные трансформаторы широко используются в различных приложениях благодаря своей надежности и эффективности:
Коммунальные сети: они обычно встречаются в коммунальных сетях, где они понижают напряжение с уровней передачи на уровни распределения.
Промышленные объекты. Отрасли, которым требуется надежное электроснабжение, получают выгоду от стабильности и перегрузочной способности, которые обеспечивают эти трансформаторы.
Коммерческие здания. Коммерческие здания и жилые комплексы полагаются на эти трансформаторы для обеспечения безопасной и стабильной подачи электроэнергии конечным пользователям.
Ниже приведены некоторые ключевые показатели производительности и характеристики, определяющие качество и эффективность такого ядра:
1. Эффективность
Низкие потери: Сердечник должен быть спроектирован так, чтобы минимизировать потери энергии из-за гистерезиса и вихревых токов. Высококачественные материалы, такие как кремниевая сталь, с низкими характеристиками потерь в железе, могут значительно снизить эти потери.
Высокая проницаемость: пластины из кремниевой стали, используемые в сердечнике, обладают высокой магнитной проницаемостью, что увеличивает плотность магнитного потока и повышает эффективность трансформатора.
2. Надежность
Механическая стабильность: Сердечник должен оставаться стабильным при любых условиях эксплуатации, включая тепловое расширение и сжатие, вызванное изменениями температуры во время работы.
Долговечность: материалы и методы строительства должны гарантировать, что сердечник может выдерживать нагрузки от повторяющихся циклов включения и отключения без деградации.
3. Тепловые характеристики
Эффективное охлаждение. Конструкция активной зоны и ее взаимодействие с окружающим маслом должны способствовать эффективной передаче тепла. Правильное охлаждение гарантирует, что сердечник работает в безопасных температурных пределах, тем самым продлевая срок службы трансформатора.
Температурная стойкость: материалы сердцевины должны сохранять свои свойства в широком диапазоне температур, обеспечивая стабильную производительность даже при различных условиях нагрузки.
4. Электрическая изоляция
Диэлектрическая прочность. Система изоляции, включающая трансформаторное масло, должна обеспечивать достаточную диэлектрическую прочность для предотвращения электрического пробоя между обмотками и другими компонентами.
Влагостойкость: Сердечник и его изоляция должны противостоять поглощению влаги, что в противном случае может привести к коррозии и снижению сопротивления изоляции.
5. Воздействие на окружающую среду
Нетоксичность: современные трансформаторные масла часто являются биоразлагаемыми или нетоксичными, что позволяет свести к минимуму воздействие на окружающую среду в случае утечек.
Пригодность к вторичной переработке: соображения конструкции, обеспечивающие легкую разборку и переработку материала сердечника, способствуют уменьшению воздействия трансформатора на окружающую среду.
6. Экономические факторы
Экономическая эффективность. Балансирование стоимости материалов, производства и обслуживания с ожидаемой производительностью и сроком службы трансформатора важно для экономической жизнеспособности.
Требования к техническому обслуживанию. Хорошо спроектированное ядро снижает потребность в частом техническом обслуживании, что со временем приводит к снижению эксплуатационных расходов.
7. Соответствие стандартам
Соблюдение международных стандартов (например, IEC, IEEE) гарантирует, что ядро соответствует конкретным критериям производительности и требованиям безопасности, что способствует совместимости и доверию к продукту.
1. Эффективное рассеивание тепла
Охлаждающая среда: Масло действует как эффективная охлаждающая среда, рассеивая тепло, выделяемое сердечником и обмотками во время работы. Это помогает поддерживать оптимальные рабочие температуры, продлевая срок службы трансформатора.
Повышенная термическая стабильность: масло обеспечивает лучшую термическую стабильность по сравнению с трансформаторами сухого типа, что позволяет выдерживать более высокие нагрузки без перегрева.
2. Превосходная изоляция
Диэлектрическая прочность: Трансформаторное масло обладает высокой диэлектрической прочностью, что означает, что оно может выдерживать высокое напряжение без разрушения. Это свойство обеспечивает надежную изоляцию между различными частями трансформатора.
Защита от влаги: герметичная масляная система защищает внутренние компоненты от влаги и загрязнений, снижая риск коротких замыканий и коррозии.
3. Повышенная эффективность
Низкие потери: высококачественные пластины из кремнистой стали, используемые в сердечнике, минимизируют потери на гистерезис и вихревые токи, что приводит к повышению эффективности и снижению потерь энергии.
Оптимизированная конструкция: передовые методы проектирования и материалы обеспечивают оптимизацию пути магнитного потока, что еще больше повышает производительность.
4. Долговечность и надежность.
Долговечность: Маслонаполненные трансформаторы известны своей долговечностью и длительным сроком службы благодаря защитным свойствам масла и прочной конструкции сердечника.
Надежная работа: при правильном обслуживании эти трансформаторы обеспечивают стабильную и надежную работу в течение многих лет.
5. Экономическая эффективность
Экономичная эксплуатация: более низкие эксплуатационные потери приводят к экономии средств на счетах за электроэнергию. Кроме того, более длительный срок службы снижает необходимость в частой замене или ремонте.
Снижение требований к техническому обслуживанию: по сравнению с другими типами трансформаторов маслонаполненные агрегаты требуют менее частого обслуживания, что сокращает время простоя и связанные с этим затраты.
6. Адаптивность к окружающей среде
Широкий диапазон рабочих температур. Эти трансформаторы могут эффективно работать в широком диапазоне температур окружающей среды, что делает их пригодными для различных сред.
Герметичные системы: современные конструкции часто имеют полностью герметичные баки, которые предотвращают утечки и загрязнение масла, сводя к минимуму воздействие на окружающую среду.
7. Функции безопасности
Перегрузочная способность: Маслонаполненные трансформаторы обычно имеют более высокую перегрузочную способность, чем аналоги сухого типа, что может быть полезно в приложениях, где часто случаются резкие увеличения нагрузки.
Пожарная безопасность. Хотя исторически существовали опасения по поводу риска возгорания маслонаполненных трансформаторов, современные конструкции включают в себя функции безопасности, такие как устройства сброса давления и огнестойкие масла, для снижения этого риска.
Вопрос 1: Как температура влияет на ядро?
A1: Температура может вызвать тепловое расширение и сжатие, что потенциально влияет на механическую стабильность. Правильные механизмы охлаждения предотвращают перегрев и поддерживают оптимальные условия эксплуатации.
В2: Могут ли на ядро влиять факторы окружающей среды?
О2: Да, воздействие влаги может привести к коррозии и снижению сопротивления изоляции. Обеспечение адекватной герметизации и использование высококачественных материалов помогает снизить эти риски.
Вопрос 3: Существуют ли проблемы безопасности, связанные с активной зоной?
A3: Хотя отказы в активной зоне по своей сути не опасны, они могут привести к перегреву и потенциальной опасности возгорания. Соблюдение рекомендаций производителя и регулярные проверки сводят к минимуму такие риски.
Вопрос 4: Какие стандарты применяются к сердечникам трансформаторов?
A4: Сердечники трансформатора должны соответствовать международным стандартам, таким как серия IEC 60076 и серия IEEE C57.12, которые определяют требования к проектированию, производительности и тестированию.
Вопрос 5. Каковы распространенные проблемы с сердечниками трансформаторов?
О5. Проблемы могут включать повышенный уровень шума, чрезмерный нагрев или снижение эффективности, что часто связано с плохим качеством материалов, недостаточным охлаждением или неправильной установкой.
Вопрос 6: Как можно диагностировать проблемы, связанные с ядром?
Ответ6. Мониторинг температуры, уровня шума и показателей производительности может помочь выявить основные проблемы. Диагностические тесты, такие как тесты без нагрузки, также могут выявить основные проблемы.
