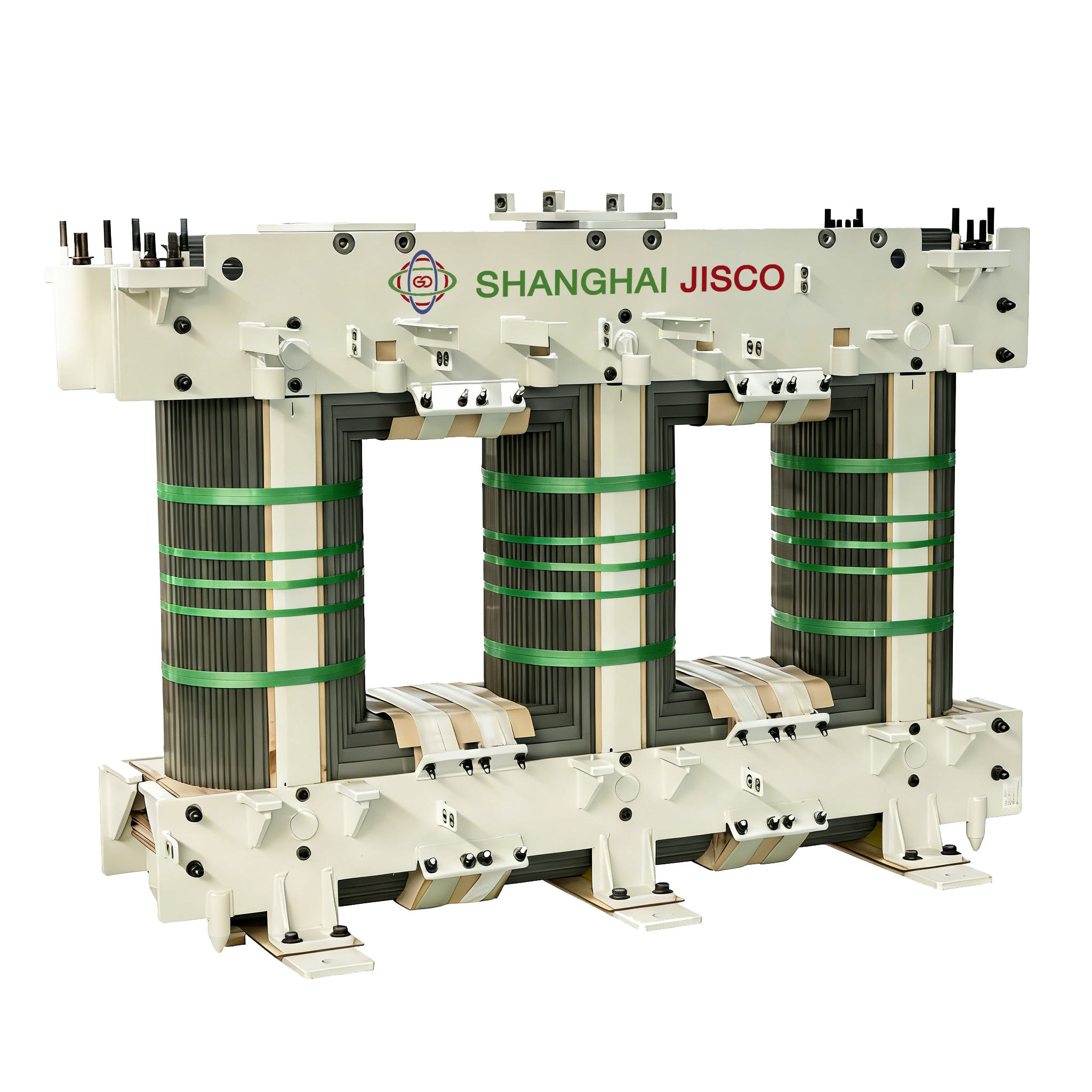

Un noyau de transformateur de distribution rempli d'huile est un composant essentiel du système de distribution d'énergie électrique, conçu pour transférer efficacement l'énergie électrique d'une ligne de transport à haute tension vers une tension plus basse adaptée à l'usage du consommateur. Le noyau d'un transformateur de distribution à huile joue un rôle central dans sa fonctionnalité et ses performances.
Le noyau d'un transformateur de distribution rempli d'huile est généralement construit à l'aide de tôles empilées d'acier au silicium. L'acier au silicium est choisi pour ses propriétés de faible perte d'hystérésis, qui minimisent les pertes d'énergie lors des inversions de flux magnétique qui se produisent lorsque le courant alternatif (AC) change de direction. Les tôles sont recouvertes d'un matériau isolant pour réduire les pertes par courants de Foucault dans le noyau lui-même. Cette conception garantit que le noyau fonctionne efficacement, convertissant la quantité maximale de puissance d'entrée en puissance de sortie.
Le transformateur est rempli d’huile de transformateur, qui remplit plusieurs fonctions :
Refroidissement : l'huile de transformateur agit comme un liquide de refroidissement en absorbant et en dissipant la chaleur générée par le noyau et les enroulements pendant le fonctionnement.
Isolation : Il fournit également une isolation diélectrique entre les enroulements et les autres composants internes, évitant ainsi les courts-circuits et garantissant un fonctionnement sûr à haute tension.
Préservation : L'huile aide à préserver l'intégrité du papier isolant utilisé dans les enroulements en le protégeant de l'humidité et des contaminants.
Les transformateurs de distribution à huile sont conçus avec plusieurs caractéristiques de conception qui améliorent leurs performances et leur fiabilité :
Réservoir scellé : Les unités modernes disposent souvent d'un réservoir entièrement scellé qui empêche les fuites et la contamination, prolongeant ainsi la durée de vie de l'huile du transformateur.
Dispositifs de décompression : des mécanismes de sécurité tels que des dispositifs de décompression garantissent que toute accumulation excessive de pression interne peut être évacuée en toute sécurité.
Reniflards : Certaines conceptions intègrent des reniflards qui permettent au transformateur de « respirer » à mesure que l'huile se dilate et se contracte avec les changements de température, tout en filtrant l'humidité et la saleté de l'air.
Les transformateurs de distribution à huile sont largement utilisés dans diverses applications en raison de leur robustesse et de leur efficacité :
Réseaux de services publics : on les trouve couramment dans les réseaux de services publics où ils abaissent la tension des niveaux de transmission aux niveaux de distribution.
Installations industrielles : les industries qui nécessitent une alimentation électrique fiable bénéficient de la stabilité et de la capacité de surcharge offertes par ces transformateurs.
Bâtiments commerciaux : les bâtiments commerciaux et les complexes résidentiels comptent sur ces transformateurs pour fournir une énergie sûre et constante aux utilisateurs finaux.
Vous trouverez ci-dessous quelques indicateurs de performance et caractéristiques clés qui définissent la qualité et l’efficacité d’un tel noyau :
1. Efficacité
Faibles pertes : le noyau doit être conçu pour minimiser les pertes d'énergie dues à l'hystérésis et aux courants de Foucault. Des matériaux de haute qualité comme l’acier au silicium avec de faibles caractéristiques de perte de fer peuvent réduire considérablement ces pertes.
Haute perméabilité : les tôles d'acier au silicium utilisées dans le noyau ont une perméabilité magnétique élevée, ce qui améliore la densité du flux magnétique et améliore l'efficacité du transformateur.
2. Fiabilité
Stabilité mécanique : Le noyau doit rester stable dans toutes les conditions de fonctionnement, y compris la dilatation et la contraction thermiques causées par les changements de température pendant le fonctionnement.
Durabilité : Les matériaux et les techniques de construction doivent garantir que le noyau peut résister aux contraintes des cycles répétés d'activation et de désexcitation sans dégradation.
3. Performances thermiques
Refroidissement efficace : La conception du noyau et son interaction avec l’huile environnante doivent faciliter un transfert de chaleur efficace. Un refroidissement adéquat garantit que le noyau fonctionne dans des limites de température sûres, prolongeant ainsi la durée de vie du transformateur.
Endurance à la température : les matériaux de base doivent conserver leurs propriétés sur une large plage de températures, garantissant des performances constantes même dans des conditions de charge variables.
4. Isolation électrique
Rigidité diélectrique : Le système d'isolation, qui comprend l'huile du transformateur, doit fournir une rigidité diélectrique adéquate pour éviter les claquages électriques entre les enroulements et les autres composants.
Résistance à l’humidité : Le noyau et son isolation doivent résister à l’absorption d’humidité, ce qui pourrait autrement entraîner de la corrosion et une diminution de la résistance de l’isolation.
5. Impact environnemental
Non-toxicité : les huiles de transformateur modernes sont souvent biodégradables ou non toxiques pour minimiser l'impact environnemental en cas de fuite.
Recyclabilité : les considérations de conception visant à faciliter le démontage et le recyclage du matériau du noyau contribuent à l'empreinte environnementale du transformateur.
6. Facteurs économiques
Rentabilité : il est important pour la viabilité économique d'équilibrer le coût des matériaux, de fabrication et de maintenance par rapport aux performances et à la durée de vie attendues du transformateur.
Exigences de maintenance : un noyau bien conçu réduit le besoin de maintenance fréquente, ce qui entraîne une baisse des coûts opérationnels au fil du temps.
7. Conformité aux normes
Le respect des normes internationales (par exemple CEI, IEEE) garantit que le noyau répond à des critères de performance et à des exigences de sécurité spécifiques, facilitant ainsi l'interopérabilité et la confiance dans le produit.
1. Dissipation thermique efficace
Fluide de refroidissement : L'huile agit comme un fluide de refroidissement efficace, dissipant la chaleur générée par le noyau et les enroulements pendant le fonctionnement. Cela permet de maintenir des températures de fonctionnement optimales, prolongeant ainsi la durée de vie du transformateur.
Stabilité thermique améliorée : l'huile offre une meilleure stabilité thermique par rapport aux transformateurs de type sec, permettant des capacités de charge plus élevées sans surchauffe.
2. Isolation supérieure
Rigidité diélectrique : L’huile de transformateur a une rigidité diélectrique élevée, ce qui signifie qu’elle peut résister à des tensions élevées sans se décomposer. Cette propriété garantit une isolation fiable entre les différentes parties du transformateur.
Protection contre l'humidité : le système d'huile scellé protège les composants internes de l'humidité et des contaminants, réduisant ainsi le risque de courts-circuits et de corrosion.
3. Efficacité améliorée
Faibles pertes : les laminages en acier au silicium de haute qualité utilisés dans le noyau minimisent les pertes par hystérésis et par courants de Foucault, conduisant à une efficacité améliorée et à une réduction du gaspillage d'énergie.
Conception optimisée : des techniques de conception et des matériaux avancés garantissent que le chemin du flux magnétique est optimisé, améliorant ainsi les performances.
4. Longévité et fiabilité
Durabilité : Les transformateurs à huile sont connus pour leur durabilité et leur longue durée de vie grâce aux propriétés protectrices de l'huile et à la construction robuste du noyau.
Performances fiables : Avec un entretien approprié, ces transformateurs offrent des performances constantes et fiables pendant de nombreuses années.
5. Rentabilité
Fonctionnement économique : les pertes opérationnelles réduites entraînent des économies sur les factures d’électricité. De plus, la durée de vie plus longue réduit le besoin de remplacements ou de réparations fréquents.
Exigences de maintenance réduites : par rapport à d'autres types de transformateurs, les unités remplies d'huile nécessitent un entretien moins fréquent, ce qui réduit les temps d'arrêt et les coûts associés.
6. Adaptabilité environnementale
Large plage de températures de fonctionnement : ces transformateurs peuvent fonctionner efficacement sur une large plage de températures ambiantes, ce qui les rend adaptés à divers environnements.
Systèmes scellés : les conceptions modernes comportent souvent des réservoirs entièrement scellés qui empêchent les fuites d’huile et la contamination, minimisant ainsi l’impact sur l’environnement.
7. Caractéristiques de sécurité
Capacité de surcharge : les transformateurs remplis d'huile ont généralement une capacité de surcharge plus élevée que leurs homologues de type sec, ce qui peut être bénéfique dans les applications où des augmentations soudaines de charge sont courantes.
Sécurité incendie : Même si les risques d'incendie liés aux transformateurs à huile ont toujours suscité des inquiétudes, les conceptions modernes intègrent des dispositifs de sécurité tels que des dispositifs de décompression et des huiles ignifuges pour atténuer ce risque.
Q1 : Quel est l’impact de la température sur le noyau ?
A1 : La température peut provoquer une dilatation et une contraction thermiques, affectant potentiellement la stabilité mécanique. Des mécanismes de refroidissement appropriés empêchent la surchauffe et maintiennent des conditions de fonctionnement optimales.
Q2 : Le noyau peut-il être affecté par des facteurs environnementaux ?
A2 : Oui, l’exposition à l’humidité peut entraîner de la corrosion et une diminution de la résistance de l’isolation. Assurer une étanchéité adéquate et utiliser des matériaux de haute qualité permet d’atténuer ces risques.
Q3 : Y a-t-il des problèmes de sécurité liés au noyau ?
R3 : Bien qu'elles ne soient pas intrinsèquement dangereuses, les défaillances du noyau peuvent entraîner une surchauffe et des risques potentiels d'incendie. Le respect des directives du fabricant et des inspections régulières minimisent ces risques.
Q4 : Quelles normes s’appliquent aux noyaux de transformateur ?
A4 : Les noyaux du transformateur doivent être conformes aux normes internationales telles que les séries CEI 60076 et IEEE C57.12, qui spécifient les exigences en matière de conception, de performances et de tests.
Q5 : Quels sont les problèmes courants liés aux noyaux de transformateur ?
R5 : Les problèmes peuvent inclure des niveaux de bruit accrus, un chauffage excessif ou une efficacité réduite, provenant souvent d'une mauvaise qualité des matériaux, d'un refroidissement inadéquat ou d'une installation incorrecte.
Q6 : Comment diagnostiquer les problèmes liés au cœur ?
A6 : La surveillance de la température, des niveaux sonores et des mesures de performances peut aider à identifier les problèmes fondamentaux. Les tests de diagnostic tels que les tests à vide peuvent également révéler des problèmes sous-jacents.
