In einem Bei einem mit Öl gefüllten Transformator sind der Kern und die Wicklungen in Transformatoröl getaucht, das mehreren Zwecken dient:
Kühlung: Das Öl absorbiert die beim Betrieb des Transformators erzeugte Wärme und überträgt sie an die Außenflächen des Transformators, wo sie an die Umgebungsluft abgegeben wird.
Isolierung: Das Öl sorgt für die elektrische Isolierung zwischen den Wicklungen und anderen Komponenten innerhalb des Transformators sowie zwischen verschiedenen Teilen der Wicklungen selbst.
Konservierung: Das Öl trägt dazu bei, die internen Komponenten des Transformators vor Feuchtigkeit und Verunreinigungen zu schützen und dadurch die Lebensdauer der Ausrüstung zu verlängern.
Das Design und das Material des Kerns sind von entscheidender Bedeutung, da sie sich direkt auf die Effizienz und Leistung des Transformators auswirken. Hochwertige Materialien und eine sorgfältige Konstruktion können Energieverluste minimieren und einen zuverlässigen Betrieb über viele Jahre hinweg gewährleisten.
Maßgebliche Referenzen zu diesem Thema finden Sie in den von Organisationen wie der International Electrotechnical Commission (IEC) oder dem Institute of Electrical and Electronics Engineers (IEEE) veröffentlichten Standards, die detaillierte Spezifikationen und Richtlinien für die Konstruktion und den Betrieb von Transformatoren enthalten.
1. Effizienz
Geringe Verluste: Der Kern sollte so ausgelegt sein, dass Energieverluste aufgrund von Hysterese und Wirbelströmen minimiert werden. Hochwertige Materialien wie Siliziumstahl mit geringen Eisenverlusteigenschaften können diese Verluste deutlich reduzieren.
Hohe Permeabilität: Die im Kern verwendeten Siliziumstahlbleche weisen eine hohe magnetische Permeabilität auf, was die magnetische Flussdichte erhöht und den Wirkungsgrad des Transformators verbessert.
2. Zuverlässigkeit
Mechanische Stabilität: Der Kern muss unter allen Betriebsbedingungen stabil bleiben, einschließlich thermischer Ausdehnung und Kontraktion, die durch Temperaturänderungen während des Betriebs verursacht werden.
Haltbarkeit: Materialien und Konstruktionstechniken sollten sicherstellen, dass der Kern den Belastungen wiederholter Ein- und Ausschaltzyklen ohne Leistungseinbußen standhält.
3. Wärmeleistung
Effektive Kühlung: Das Design des Kerns und seine Wechselwirkung mit dem umgebenden Öl müssen eine effektive Wärmeübertragung ermöglichen. Eine ordnungsgemäße Kühlung stellt sicher, dass der Kern innerhalb sicherer Temperaturgrenzen arbeitet, und verlängert so die Lebensdauer des Transformators.
Temperaturbeständigkeit: Die Kernmaterialien sollten ihre Eigenschaften über einen weiten Temperaturbereich beibehalten und so eine konstante Leistung auch unter wechselnden Belastungsbedingungen gewährleisten.
4. Elektrische Isolierung
Spannungsfestigkeit: Das Isolationssystem, zu dem auch das Transformatoröl gehört, muss eine ausreichende Spannungsfestigkeit bieten, um einen elektrischen Durchschlag zwischen den Wicklungen und anderen Komponenten zu verhindern.
Feuchtigkeitsbeständigkeit: Der Kern und seine Isolierung sollten der Aufnahme von Feuchtigkeit standhalten, da dies andernfalls zu Korrosion und vermindertem Isolationswiderstand führen könnte.
5. Umweltauswirkungen
Ungiftigkeit: Moderne Transformatorenöle sind oft biologisch abbaubar oder ungiftig, um die Umweltbelastung im Falle von Lecks zu minimieren.
Recyclingfähigkeit: Designüberlegungen zur einfachen Demontage und zum Recycling des Kernmaterials tragen zum ökologischen Fußabdruck des Transformators bei.
6. Wirtschaftsfaktoren
Kosteneffizienz: Für die Wirtschaftlichkeit ist es wichtig, die Material-, Herstellungs- und Wartungskosten gegen die erwartete Leistung und Lebensdauer des Transformators abzuwägen.
Wartungsanforderungen: Ein gut konzipierter Kern reduziert den Bedarf an häufiger Wartung, was im Laufe der Zeit zu geringeren Betriebskosten führt.
7. Einhaltung von Standards
Durch die Einhaltung internationaler Standards (z. B. IEC, IEEE) wird sichergestellt, dass der Kern bestimmte Leistungskriterien und Sicherheitsanforderungen erfüllt, was die Interoperabilität und das Vertrauen in das Produkt erleichtert.

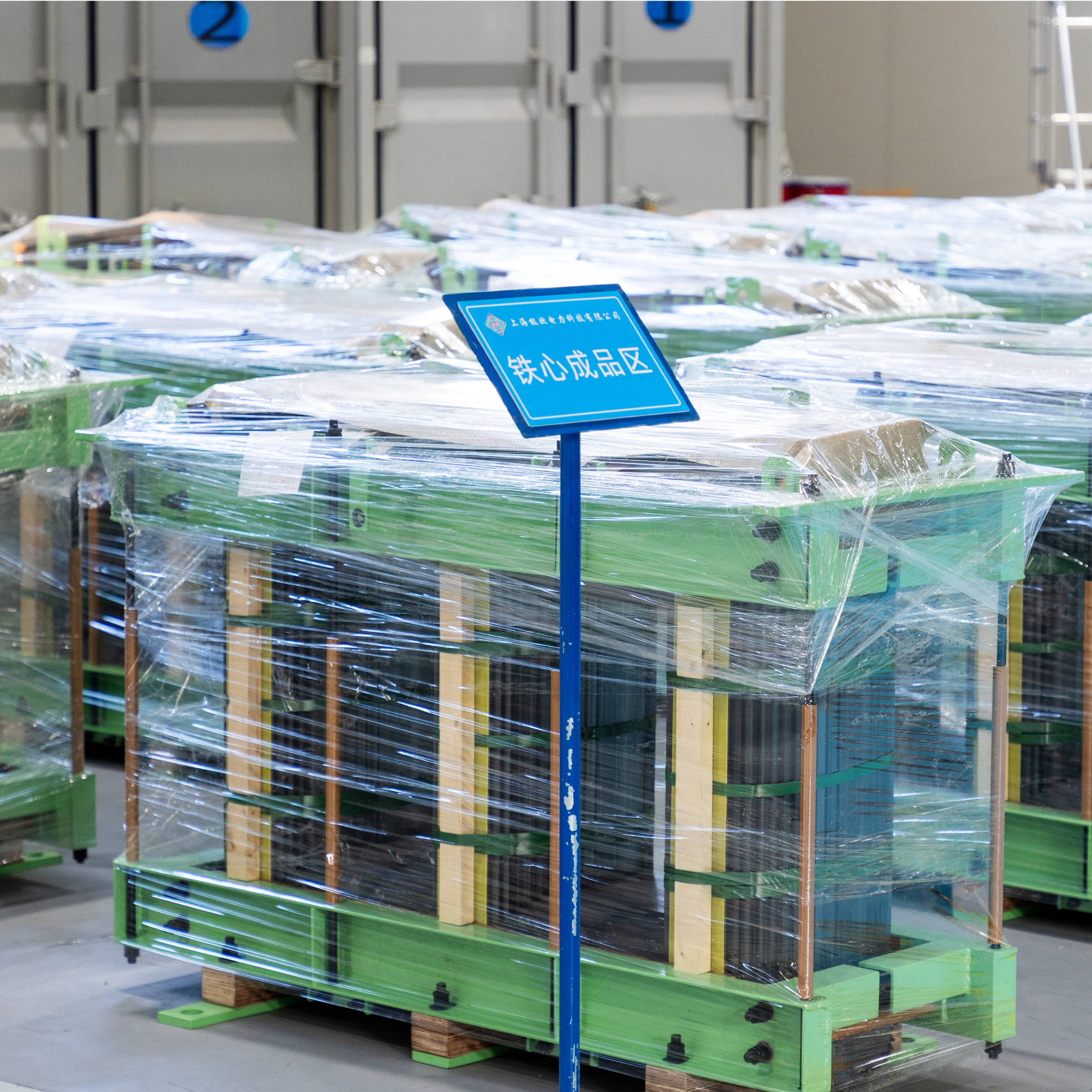

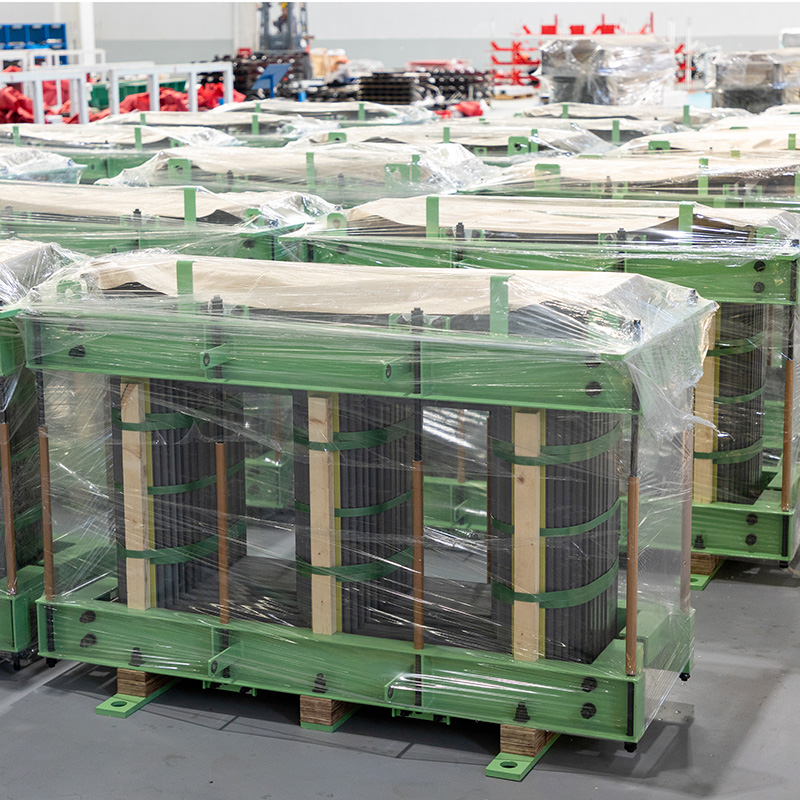

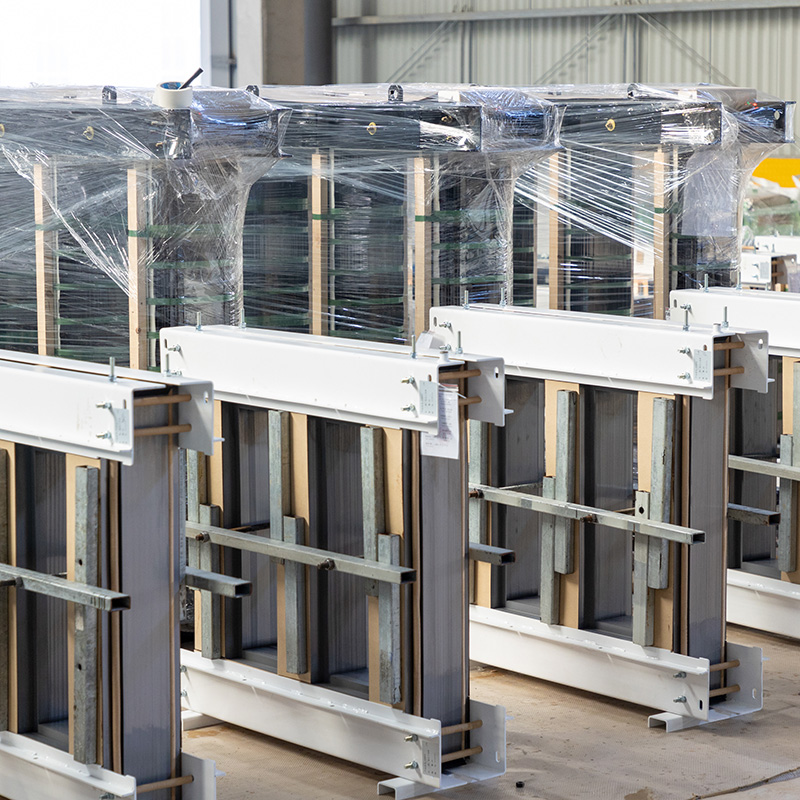

Shanghai JISCO Electrical Technology Co., Ltd. hat seinen Sitz in Shanghai Baoshan, beschäftigt mehr als 200 Mitarbeiter und die Fabrik erstreckt sich über eine Fläche von 33.000 m², einschließlich einer 12.000 m² digitale Fabrik. Shanghai JISCO beschäftigt sich seit mehr als 15 Jahren hauptsächlich mit dem Verkauf von orientiertem und nichtorientiertem Elektrostahl sowie der Verarbeitung und Produktion von Transformatorkernen.
F1: Was ist ein ölgefüllter Leistungstransformatorkern?

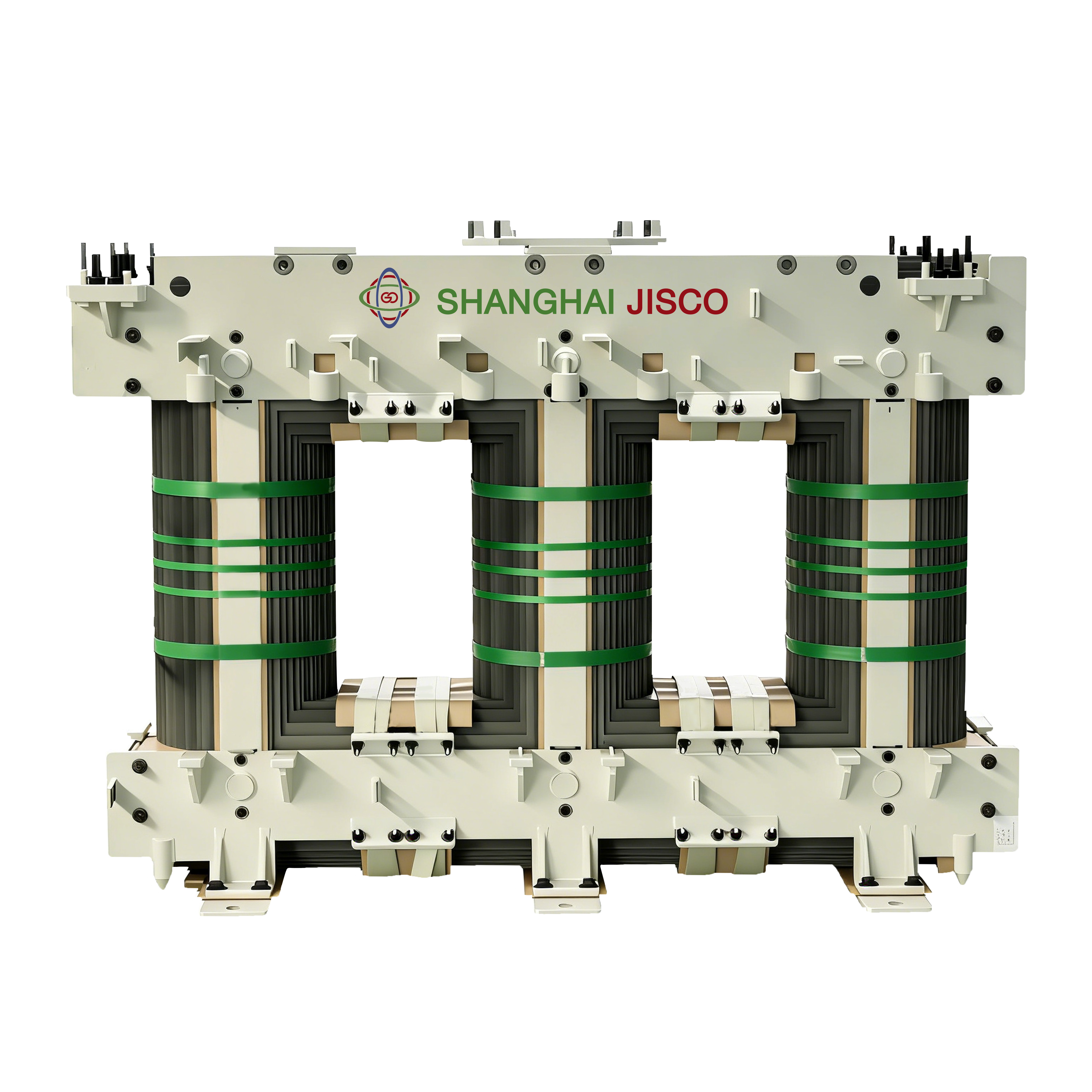

A1: Der Kern ist das magnetische Herz eines Transformators und besteht typischerweise aus gestapelten Siliziumstahllamellen, die das für die Übertragung elektrischer Energie zwischen Schaltkreisen erforderliche Magnetfeld unterstützen sollen. Bei ölgefüllten Transformatoren ist der Kern in Isolieröl getaucht, das für Kühlung und Isolierung sorgt.
F2: Warum ist der Kern in einem Transformator wichtig?
A2: Der Kern spielt eine entscheidende Rolle, indem er einen Weg für den magnetischen Fluss bereitstellt, der die Primär- und Sekundärwicklungen verbindet. Sein Wirkungsgrad wirkt sich direkt auf die Leistung, die Verluste und die Gesamtgröße des Transformators aus.
Materialien und Konstruktion
F3: Welche Materialien werden beim Aufbau des Kerns verwendet?
A3: Aufgrund seiner hervorragenden magnetischen Eigenschaften wird häufig verlustarmer Siliziumstahl mit hoher Permeabilität verwendet. Die Lamellen sind voneinander isoliert, um Wirbelstromverluste zu reduzieren.
F4: Wie trägt die Laminierung zur Effizienzsteigerung bei?
A4: Durch das Laminieren des Kerns werden Wirbelströme reduziert. Dabei handelt es sich um zirkulierende Ströme im Kern, die Wärme erzeugen und Energieverluste verursachen. Durch dünnere Laminierungen werden diese Verluste noch weiter verringert.
Leistung und Wartung
F5: Wie beeinflusst der Kern die Effizienz des Transformators?
A5: Ein gut gestalteter Kern minimiert Hysterese und Wirbelstromverluste und führt so zu einer höheren Effizienz. Materialqualität und Bautechnik beeinflussen diesen Aspekt maßgeblich.
F6: Welche Wartung erfordert der Kern?
A6: Die direkte Wartung des Kerns ist minimal; Es ist jedoch von entscheidender Bedeutung, den ordnungsgemäßen Betrieb des Kühlsystems (Transformatoröl) sicherzustellen und auf Anzeichen von Feuchtigkeit oder Verschmutzung zu achten.
