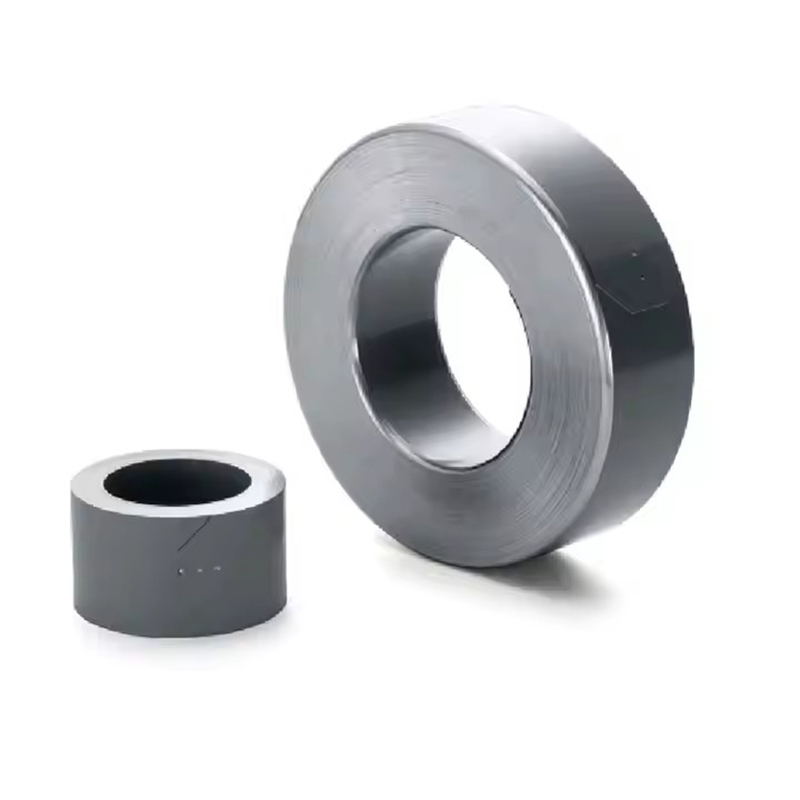

Un noyau enroulé est formé en enroulant continuellement une fine bande de matériau magnétique, tel que de l'acier au silicium, de la ferrite, un alliage nickel-fer ou un alliage amorphe, pour lui donner une forme circulaire ou toroïdale. Le processus d’enroulement continu crée un chemin magnétique continu, ce qui constitue l’une de ses principales caractéristiques. Dans le cas d'un noyau toroïdal, les lignes de champ magnétique sont presque entièrement contenues dans le noyau, minimisant ainsi les fuites de flux magnétique vers l'environnement. Pour d'autres formes comme les noyaux enroulés en forme de E ou en forme de U, bien qu'il ne s'agisse pas de boucles entièrement fermées comme le tore, le processus d'enroulement optimise toujours le circuit magnétique et améliore les propriétés magnétiques.
Acier au silicium : Couramment utilisé dans les applications de puissance en raison de son induction de saturation magnétique relativement élevée et de sa bonne conductivité magnétique. Les noyaux enroulés en acier au silicium peuvent gérer des flux magnétiques importants et conviennent aux transformateurs de puissance, aux inductances dans les alimentations électriques, etc. Ils aident à réduire les pertes d'énergie causées par l'hystérésis et les courants de Foucault lors du fonctionnement des appareils électriques.
Ferrite : Les noyaux enroulés en ferrite sont populaires dans les applications haute fréquence. Ils ont une résistivité élevée, ce qui réduit considérablement les pertes par courants de Foucault à hautes fréquences. Ils sont souvent utilisés dans les circuits radiofréquences (RF), les transformateurs pour les alimentations à découpage fonctionnant à hautes fréquences et les inductances dans les systèmes de communication.
Alliage nickel-fer : ces alliages offrent une perméabilité magnétique extrêmement élevée, ce qui rend les noyaux enroulés en nickel-fer idéaux pour les applications qui nécessitent une sensibilité et une précision élevées dans la détection du champ magnétique. Ils sont utilisés dans des appareils tels que les transformateurs de courant de précision, les capteurs magnétiques et certains transformateurs audio haut de gamme.
Alliage amorphe : les noyaux enroulés amorphes sont connus pour leurs excellentes propriétés magnétiques douces, telles que de très faibles pertes dans le noyau et une perméabilité magnétique élevée. Ils sont de plus en plus utilisés dans les équipements électriques économes en énergie, comme les transformateurs de distribution, où la réduction des pertes à vide est cruciale pour les économies d'énergie.
Faible fuite magnétique : comme mentionné précédemment, en particulier pour les noyaux enroulés toroïdaux, la conception du chemin magnétique fermé entraîne une fuite de flux magnétique minimale. Cela améliore non seulement l'efficacité de l'appareil en réduisant les pertes d'énergie dues aux fuites, mais contribue également à minimiser les interférences électromagnétiques (EMI) avec d'autres composants à proximité.
Densité d'inductance élevée : l'enroulement continu permet de placer un nombre plus élevé de tours dans un espace relativement petit, ce qui entraîne une valeur d'inductance plus élevée par unité de volume. Ceci est avantageux pour les applications où la compacité et une inductance élevée sont requises, comme dans les inductances de puissance et certains types de transformateurs.
Bonnes performances thermiques : le processus d'enroulement peut être optimisé pour assurer une bonne dissipation de la chaleur au sein du noyau. De plus, certains matériaux magnétiques utilisés pour les noyaux bobinés, comme certains types de ferrites, ont une bonne stabilité thermique, permettant aux noyaux de fonctionner de manière fiable sur une large plage de températures.
Propriétés magnétiques personnalisables : en ajustant le type de matériau magnétique, le nombre de tours d'enroulement et le modèle d'enroulement, les propriétés magnétiques du noyau enroulé, telles que l'inductance, la perméabilité magnétique et le point de saturation, peuvent être adaptées pour répondre aux exigences spécifiques de différentes applications.
Transformateurs de puissance : les noyaux enroulés en acier au silicium ou en alliage amorphe sont couramment utilisés dans les transformateurs de puissance pour augmenter ou diminuer les niveaux de tension dans les systèmes d'alimentation électrique. Leurs faibles pertes et leurs capacités élevées de gestion du flux magnétique contribuent à la transmission et à la distribution efficaces de l’énergie électrique.
Inductances : dans les alimentations électriques, les circuits RF et les filtres électroniques, les noyaux enroulés sont utilisés pour créer des inductances. Par exemple, les inductances toroïdales sont souvent utilisées dans les alimentations pour lisser la forme d'onde du courant et filtrer les bruits indésirables.
Transformateurs de courant : des noyaux enroulés en nickel-fer ou en ferrite sont utilisés dans les transformateurs de courant pour mesurer avec précision le courant circulant dans un circuit. Leur perméabilité magnétique élevée et leur précision les rendent adaptés aux applications où une détection précise du courant est essentielle, comme dans les relais de mesure et de protection électriques.
Transformateurs audio : dans les équipements audio, les noyaux enroulés, en particulier ceux en alliage nickel-fer, sont utilisés dans les transformateurs audio pour faire correspondre l'impédance entre différents composants, par exemple entre un microphone et un amplificateur, ou entre un amplificateur et un haut-parleur. Ils aident à maintenir la qualité du signal audio en minimisant la distorsion.
 |
 |
 |
 |
 |
 |
