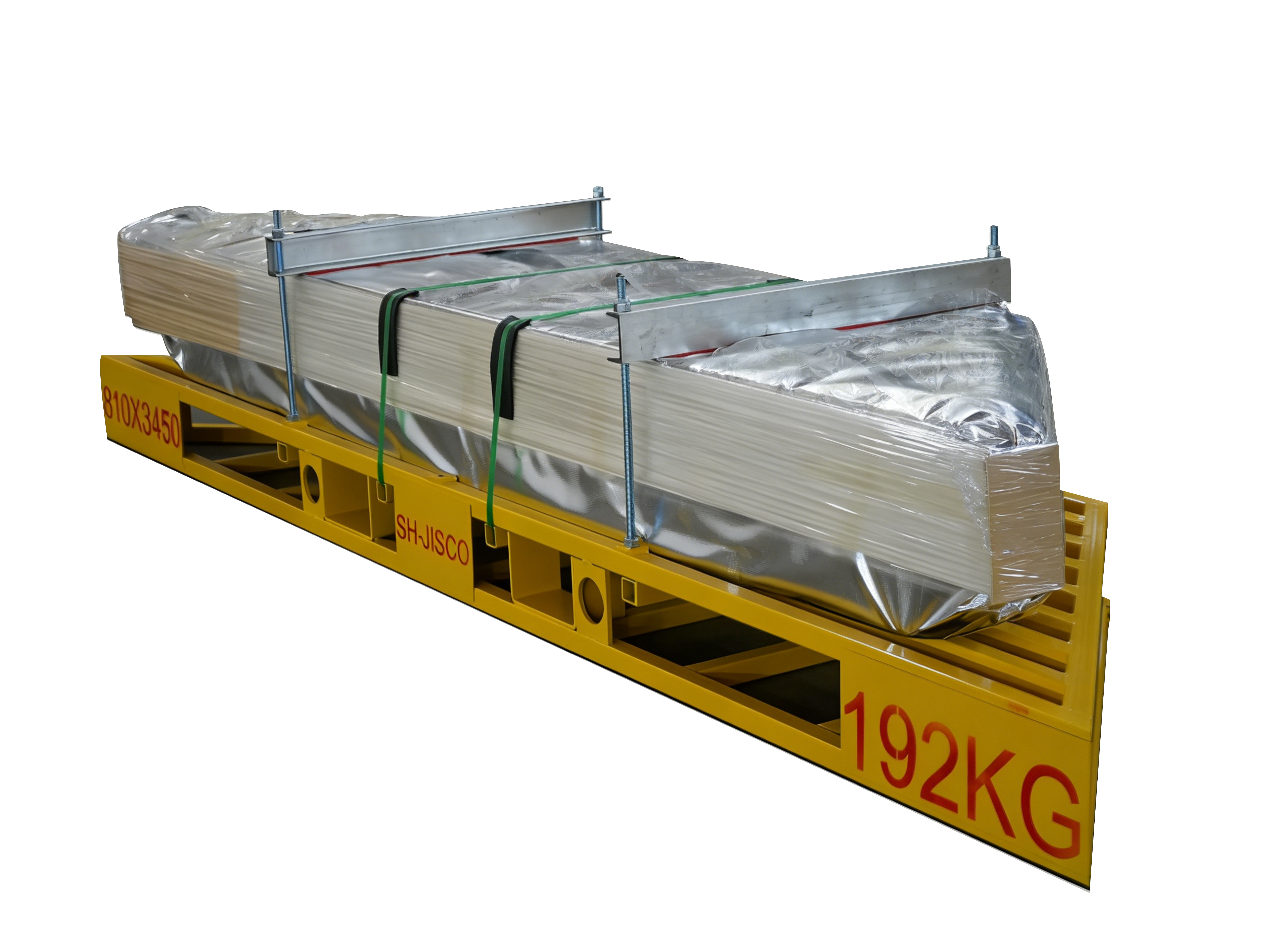

El procedimiento implica tomar una bobina o lámina de acero eléctrico de grano orientado o no y utilizar equipo especializado para cortarla en piezas individuales llamadas laminaciones. Estas laminaciones están diseñadas para encajar con espacios de aire mínimos cuando se apilan, formando una estructura central sólida pero en capas. La estratificación (o laminación) ayuda a reducir las pérdidas por corrientes parásitas dentro del núcleo al limitar el flujo de corrientes inducidas que pueden causar pérdida de energía en forma de calor.
Cizalla: Utilizar tijeras para cortar líneas rectas.
Punzonado: Empleo de troqueles y punzones para crear formas personalizadas.
Corte por láser: Utilizando tecnología láser para corte de alta precisión.
Corte por chorro de agua: corte con un chorro de agua a alta presión, a veces con un aditivo abrasivo.
Corte por plasma: uso de un soplete de plasma para cortar materiales conductores de electricidad. Características del acero al silicio orientado CGO
Orientación del grano: el material tiene una orientación cristalográfica preferida, específicamente alineada a lo largo de la dirección de rodamiento, lo que mejora en gran medida sus propiedades magnéticas en esa dirección.
Alta permeabilidad: el acero al silicio CGO exhibe una alta permeabilidad magnética, especialmente en la dirección de orientación del grano, lo que facilita una gestión eficiente del flujo magnético.
Bajas pérdidas en el núcleo: debido a su estructura de grano única, tiene menores pérdidas en el núcleo en comparación con los tipos no orientados a grano, lo que contribuye a mejorar la eficiencia y reducir la generación de calor en aplicaciones como transformadores.
Anisotropía magnética: Muestra una fuerte anisotropía magnética, lo que significa que sus propiedades magnéticas varían significativamente con la dirección, siendo óptimas en la dirección de rodadura.
Espesor delgado: generalmente se fabrica en calibres muy delgados mediante procesos de laminación en frío, lo que permite más laminaciones por unidad de volumen en los núcleos del transformador, lo que ayuda a reducir las pérdidas por corrientes parásitas.
Revestimiento aislante de la superficie: para minimizar las corrientes parásitas, que pueden causar pérdidas de energía, las láminas de acero se recubren con una capa aislante durante el proceso de fabricación.
P1: ¿Qué son las laminaciones de corte?
R1: Cortar laminaciones se refiere al corte preciso de láminas delgadas de metal, generalmente acero al silicio, en formas específicas que se apilarán para formar el núcleo de dispositivos eléctricos como transformadores, motores y generadores. Este proceso es crucial para minimizar las pérdidas de energía debido a las corrientes parásitas dentro del núcleo del dispositivo.
P2: ¿Por qué es importante cortar las laminaciones con precisión?
R2: El corte preciso garantiza que las laminaciones encajen perfectamente con espacios de aire mínimos, lo que reduce la fuga de flujo magnético y mejora la eficiencia del núcleo magnético. También ayuda a mantener la integridad mecánica del núcleo durante la operación.
P3: ¿Qué materiales se utilizan normalmente para las laminaciones?
R3: El material más común para las laminaciones es el acero al silicio, elegido por sus propiedades magnéticas superiores. Otros materiales pueden incluir aleaciones de níquel-hierro o aceros de grano no orientado, según los requisitos de la aplicación.
P4: ¿Qué métodos se utilizan para cortar laminaciones?
R4: Se pueden emplear varios métodos para cortar laminaciones, incluidos cizallado, punzonado, corte por láser, corte por chorro de agua y corte por plasma. Cada método ofrece un equilibrio entre precisión, costo y velocidad de producción.
