Transformatorkerne sind wesentliche Komponenten in elektrischen Systemen und sorgen für eine effiziente Energieübertragung. Sie fungieren als Leitung für den Magnetfluss und ermöglichen den sicheren und effektiven Stromfluss von Kraftwerken zu Haushalten und Industriebetrieben. Ohne Transformatorkerne wäre die Energieübertragung ineffizient und kostspielig.
In diesem Artikel werden wir untersuchen, wie Transformatorkerne weltweit verwendet werden, welche Typen, Materialien und welche Anwendungen sie sowohl in traditionellen als auch in erneuerbaren Energiesystemen haben. Sie erfahren auch mehr über ihre Auswirkungen auf die Umwelt und über Innovationen, die zukünftige Fortschritte vorantreiben.
Transformatorkerne spielen eine Schlüsselrolle im Prozess der Stromerzeugung und -übertragung. Sie werden vor allem in Kraftwerken zum Hoch- und Herunterspannen von Spannungen eingesetzt und sorgen so für eine effiziente Stromübertragung über große Entfernungen. Hochspannungsübertragungsleitungen sind für die Reduzierung von Energieverlusten beim Transport unerlässlich, da eine höhere Spannung die Übertragung von Strom bei geringeren Strömen ermöglicht und Wärmeverluste aufgrund des Widerstands in den Leitungen minimiert werden.
Der Transformatorkern ist dafür verantwortlich, dass die Spannung entsprechend den Anforderungen sowohl des Stromübertragungsnetzes als auch der Empfangsseite angepasst wird. Diese Spannungsanpassung trägt dazu bei, die Stabilität des Netzes aufrechtzuerhalten und den Energiefluss über große Entfernungen, insbesondere in Großkraftwerken, zu optimieren.
Sobald Strom mit hoher Spannung über große Entfernungen übertragen wird, spielen Transformatorkerne eine entscheidende Rolle bei der Spannungsreduzierung für eine sichere Verteilung an die Verbraucher. In lokalen Umspannwerken werden Transformatorkerne verwendet, um die Spannung zu senken und so Strom für Haushalte, Industrie und Unternehmen sicher zu machen. Dieser Prozess ist von entscheidender Bedeutung, um Sicherheitsstandards einzuhalten und sicherzustellen, dass elektrische Geräte ordnungsgemäß funktionieren, ohne Überlastungen oder elektrische Unfälle zu riskieren.
Diese Transformatoren sorgen für eine effiziente und kontrollierte Stromversorgung und sorgen für eine konstante Stromversorgung, die den Anforderungen städtischer Gebiete, ländlicher Gemeinden und Industriesektoren gleichermaßen gerecht wird.
Stellen Sie bei der Auswahl von Transformatorkernen für Verteilungssysteme sicher, dass sie so ausgelegt sind, dass sie Energieverluste minimieren und gleichzeitig die erforderliche mechanische Festigkeit bieten, um langfristigen Betriebsbelastungen standzuhalten.
Kerntransformatoren werden häufig für Hochspannungsanwendungen eingesetzt, insbesondere in Stromübertragungsnetzen. Diese Transformatoren verfügen über Wicklungen, die um einen rechteckigen Kern herum angeordnet sind, wodurch der Magnetfluss effizient gesteuert wird. Das Design des Kerntransformators ist am effektivsten in Situationen, in denen der Transformator erhebliche Leistungsmengen verarbeiten muss, beispielsweise in Hochspannungs-Umspannwerken und Übertragungsleitungen.
Einer der Hauptvorteile von Kerntransformatoren ist ihre Fähigkeit, einen effizienten Magnetflusspfad bereitzustellen, wodurch sie sich hervorragend für große Stromerzeugungs- und -verteilungssysteme eignen. Diese Transformatoren werden häufig in Kraftwerken eingesetzt, wo die Kerne der Aufwärtstransformatoren die Übertragung von Elektrizität auf hohen Spannungsebenen gewährleisten.
Manteltransformatoren werden für Niederspannungs- und Hochstromanwendungen verwendet, beispielsweise für industrielle Stromversorgungen und bestimmte Arten von Verteilungstransformatoren. Im Gegensatz zu Kerntransformatoren schließen Manteltransformatoren die Wicklungen in einem sie umgebenden Kern ein. Dieses Design erhöht die mechanische Festigkeit und reduziert die magnetische Streuung, wodurch sich Manteltransformatoren ideal für Anwendungen eignen, die eine hohe Kurzschlussfestigkeit und eine verbesserte Spannungsregelung erfordern.
Manteltransformatorkerne werden häufig in Situationen eingesetzt, in denen Haltbarkeit und die Fähigkeit, hohen Fehlerströmen standzuhalten, erforderlich sind. Ihr Design bietet auch Vorteile im Hinblick auf die Reduzierung von Energieverlusten und die Verbesserung der Leistung in bestimmten Umgebungen, wie z. B. Fabriken und Schwermaschinenanwendungen.
Ringkerntransformatoren zeichnen sich durch ihren donutförmigen Kern aus und sind kompakt und effizient. Diese Transformatoren sind besonders effektiv in Situationen, in denen der Platz begrenzt ist, beispielsweise in der Elektronik, bei Audiogeräten und in der Stromversorgung von Computern. Ringkerntransformatorkerne minimieren elektromagnetische Störungen und eignen sich daher ideal für empfindliche Elektronik, die eine präzise Leistungsumwandlung ohne Signalverzerrung erfordert.
Ihr Design reduziert im Vergleich zu anderen Transformatortypen außerdem den Materialbedarf, was sie zu einer kostengünstigen Lösung für kleine Anwendungen macht und dennoch eine effiziente Energieübertragung bietet.
Kerntyp |
Designmerkmale |
Typische Anwendungsfälle |
Kerntyp |
Wicklungen umgeben einen Teil des Kerns, der für Hochspannung geeignet ist |
Energieübertragung, Hochspannungssysteme |
Shell-Typ |
Der Kern umgibt die Wicklungen, geeignet für Niederspannung und Hochstrom |
Verteiltransformatoren, Industriestromversorgungen |
Ringförmig |
Kompaktes, kreisförmiges Design, hohe Energieübertragungseffizienz |
Elektronik, Kleingeräte, Audiogeräte |
Siliziumstahl ist weltweit das am häufigsten verwendete Material für Transformatorkerne. Seine hohe magnetische Permeabilität und sein geringer Energieverlust machen es zur idealen Wahl für Leistungstransformatoren in Kraftwerken, Umspannwerken und Verteilungsnetzen. Siliziumstahl wird wegen seiner Fähigkeit verwendet, große Mengen elektrischer Energie mit minimalen Verlusten zu verarbeiten und so sicherzustellen, dass Transformatoren über lange Zeiträume effizient arbeiten.
Siliziumstahl wird typischerweise in kornorientierter Form (GO) verwendet, wobei die Kristallstruktur des Stahls ausgerichtet ist, um Hystereseverluste zu reduzieren. Dieses Material wird aufgrund seiner Fähigkeit, den magnetischen Fluss effizient zu leiten, häufig in Hochspannungstransformatoren verwendet.
Amorphe Metalle, auch nichtkristalline Metalle genannt, haben eine einzigartige Atomstruktur, die dazu beiträgt, sowohl Hysterese- als auch Wirbelstromverluste zu reduzieren. Besonders vorteilhaft sind diese Materialien in energieeffizienten Transformatorkernen, da sie die Energieverluste im Vergleich zu herkömmlichem Siliziumstahl deutlich minimieren.
Amorphe Stahlkerne werden hauptsächlich in Verteiltransformatoren eingesetzt, insbesondere in Anwendungen, bei denen die Energieeffizienz im Vordergrund steht. Diese Materialien sind besonders effektiv bei Anwendungen im Bereich der erneuerbaren Energien und kleinen Transformatoren, wo die Reduzierung der Energieverschwendung für die Erreichung langfristiger Nachhaltigkeit von entscheidender Bedeutung ist.
Ferrite und andere Spezialmaterialien werden in Hochfrequenzanwendungen wie Elektronik, Schaltnetzteilen (SMPS) und kleinen Transformatoren verwendet. Ferrite, die aus Eisenoxid und anderen Metallelementen hergestellt werden, haben einen hohen elektrischen Widerstand, der dazu beiträgt, Wirbelstromverluste zu minimieren. Diese Materialien werden am häufigsten in Transformatoren verwendet, die in Hochfrequenzanwendungen eingesetzt werden, bei denen der Wirkungsgrad von größter Bedeutung ist.
Für Transformatoren, die in elektronischen Geräten oder SMPS verwendet werden, sollten Sie Kerne auf Ferritbasis in Betracht ziehen, um Energieverluste zu minimieren und die Leistung bei hohen Frequenzen zu maximieren.
Material |
Eigenschaften |
Allgemeine Anwendungen |
Siliziumstahl |
Hohe Durchlässigkeit, geringer Energieverlust |
Stromnetze, große Transformatoren |
Amorphe Metalle |
Extrem niedrige Kernverluste, energiesparend |
Erneuerbare Energie, hocheffiziente Transformatoren |
Ferrit |
Hoher elektrischer Widerstand, reduziert Wirbelströme |
Hochfrequenztransformatoren, Elektronik |
Nanokristallin |
Noch geringere Verluste als amorph, höhere Sättigungsflussdichte |
Spezialisierte hocheffiziente Designs |
Transformatorkerne stehen im Mittelpunkt der Bemühungen, die Energieverschwendung in Energiesystemen zu reduzieren. Hochwertige Transformatorkerne aus Materialien wie kornorientiertem Siliziumstahl und amorphen Metallen minimieren Kernverluste, zu denen sowohl Hysterese- als auch Wirbelstromverluste gehören. Durch die Reduzierung dieser Verluste verbessern Transformatorkerne die Gesamteffizienz des Stromnetzes und tragen zu Energieeinsparungen bei.
Das weltweite Streben nach Energieeinsparung und Nachhaltigkeit hat zu erheblichen Verbesserungen bei den Materialien und dem Design der Transformatorkerne geführt. Effizientere Transformatorkerne tragen dazu bei, die Betriebskosten zu senken, die Umweltbelastung zu verringern und zu geringeren Treibhausgasemissionen beizutragen.
Die Wahl der Materialien in Transformatorkernen wirkt sich direkt auf deren Umweltauswirkungen aus. Für energieeffiziente Transformatoren werden häufig amorphe Metallkerne gewählt, die die Kernverluste erheblich reduzieren und den Herstellern dabei helfen, immer strengere Umweltvorschriften einzuhalten. Durch die Reduzierung von Energieverlusten tragen diese Transformatoren auch zur Reduzierung der CO2-Emissionen in Stromverteilungsnetzen bei.
Tipp: Wählen Sie Transformatorkerne aus verlustarmen Materialien, um Umweltstandards zu erfüllen und über die gesamte Lebensdauer des Transformators Energie einzusparen.

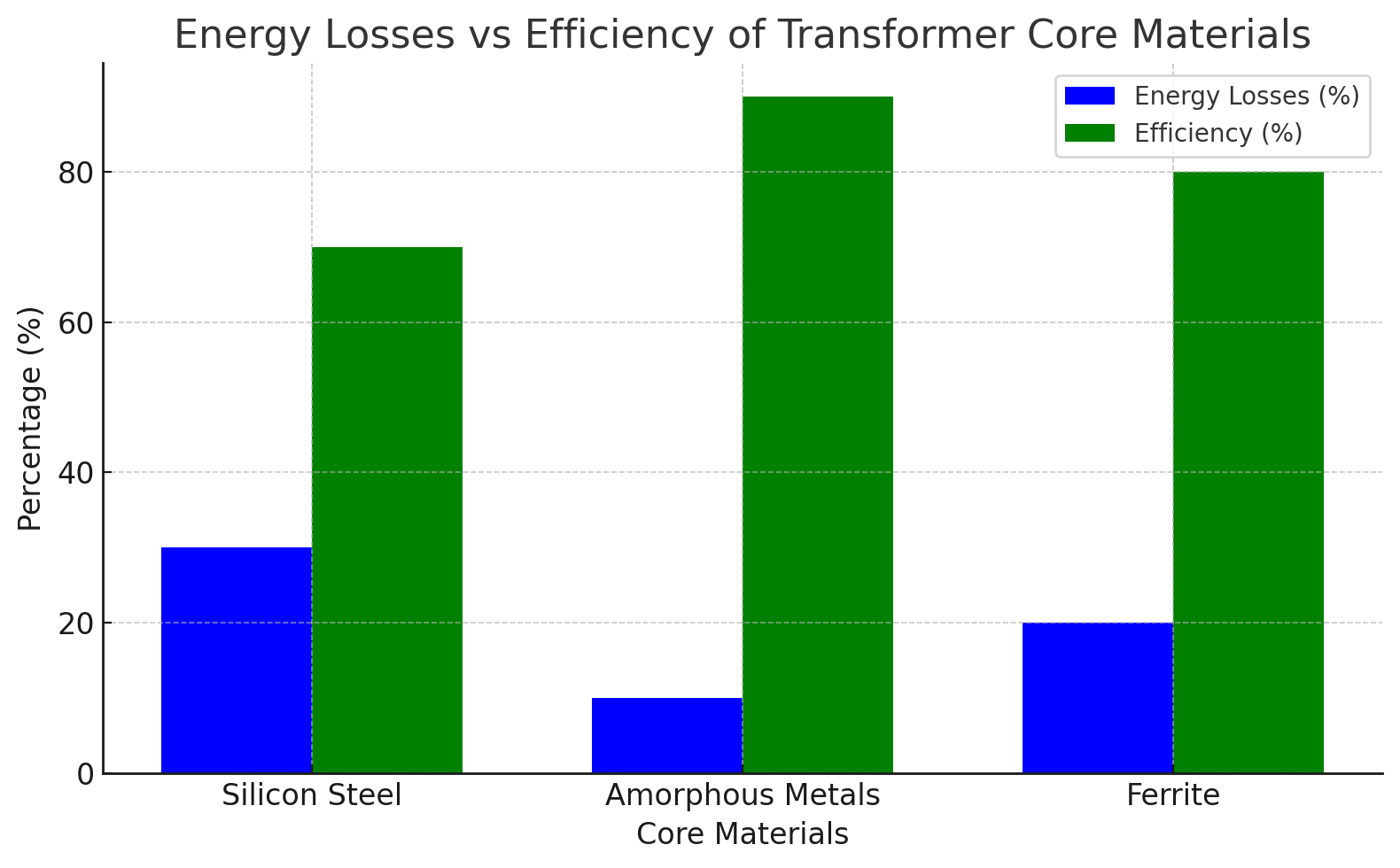

Kernmaterial |
Energieverluste |
Effizienzniveau |
Anwendung |
Siliziumstahl |
Mäßig |
Hoch |
Stromübertragung, Netzsysteme |
Amorphe Metalle |
Sehr niedrig |
Sehr hoch |
Erneuerbare Energie, kleine Transformatoren |
Ferrit |
Niedrig |
Mäßig |
Elektronik, Hochfrequenztransformatoren |
Während sich die Welt hin zu erneuerbaren Energien verlagert, spielen Transformatorkerne eine immer wichtigere Rolle bei der Integration von Solar- und Windenergie in das Netz. Erneuerbare Energiequellen erzeugen Strom in unterschiedlichen Mengen, und Transformatorkerne helfen dabei, diese Schwankungen zu bewältigen, indem sie die Spannungsniveaus anpassen und einen gleichmäßigen Stromfluss gewährleisten. Amorphe Kerne mit ihrer hohen Effizienz werden häufig in Anwendungen für erneuerbare Energien eingesetzt, um Verluste zu minimieren und die Leistung zu maximieren.
Effiziente Transformatorkerne sind für die Integration erneuerbarer Energien in das Netz von entscheidender Bedeutung und stellen sicher, dass die Energie effektiv und ohne übermäßige Verluste oder Instabilität übertragen wird. Transformatorkerne tragen dazu bei, den Betrieb von Solar- und Windparks zu optimieren und so einen zuverlässigen Beitrag zum gesamten Stromnetz zu leisten.
Auch in der Smart-Grid-Technologie und Energiespeichersystemen spielen Transformatorkerne eine entscheidende Rolle. In modernen Stromnetzen tragen Transformatorkerne dazu bei, den Energiefluss in beide Richtungen zu steuern, Energiespeichergeräte wie Batterien zu unterstützen und die Netzleistung zu optimieren. Diese Fähigkeit ermöglicht eine effizientere Energienutzung, insbesondere in Gebieten mit schwankender Erzeugung erneuerbarer Energien.
Designmerkmal |
Auswirkungen auf die Effizienz |
Ergebnis |
Laminierungsdicke |
Dünnere Laminierungen reduzieren Wirbelstromverluste |
Erhöhte Effizienz |
Kerntyp (Schale vs. Kern) |
Der Shell-Typ reduziert Leckagen und sorgt für eine bessere Spannungsregulierung |
Höhere Effizienz bei Anwendungen mit niedrigerer Spannung |
Verwendung amorpher Metalle |
Geringe Hysterese und Wirbelstromverluste |
Erhebliche Energieeinsparungen |
Die Zukunft von Transformatorkernen liegt in kontinuierlichen Fortschritten in der Materialwissenschaft. Nanokristalline Legierungen und supraleitende Materialien bergen das Potenzial, Energieverluste drastisch zu reduzieren und die Effizienz von Transformatoren zu verbessern. Diese neuen Materialien versprechen eine noch höhere Effizienz und helfen Transformatoren, größere Lasten zu bewältigen und gleichzeitig weniger Energie zu verbrauchen.
Während supraleitende Materialien derzeit teuer und für den großtechnischen Einsatz unpraktisch sind, sind sie aufgrund ihres Potenzials, Energieverluste vollständig zu eliminieren, ein spannendes Forschungsgebiet. Wenn sich die Technologie verbessert und die Kosten sinken, könnten diese Materialien die Transformatorkerntechnologie grundlegend verändern.
Neben Materialinnovationen tragen Verbesserungen im Transformatorkerndesign dazu bei, umweltfreundlichere und effizientere Systeme zu schaffen. Neue Designstrategien wie die Optimierung der Kerngeometrie und der Einsatz fortschrittlicher Kühlmethoden tragen dazu bei, Verluste zu reduzieren und die Transformatorleistung zu verbessern. Da der weltweite Energiebedarf wächst, werden diese Innovationen von entscheidender Bedeutung sein, um den steigenden Bedarf an nachhaltigen und effizienten Energieverteilungssystemen zu decken.
Transformatorkerne spielen eine entscheidende Rolle in globalen Energiesystemen, von der Stromerzeugung bis zur Integration erneuerbarer Energien. Sie minimieren Energieverluste und verbessern die Effizienz. Fortschritte bei Materialien wie amorphen Metallen und nanokristallinen Legierungen steigern die Leistung und Energieeinsparungen. Da die Welt auf umweltfreundlichere Energielösungen umsteigt, werden Transformatorkerne für eine effiziente Stromübertragung und die Reduzierung des CO2-Fußabdrucks noch wichtiger.
Bei Shanghai JISCO bietet hochwertige Transformatorkerne, die zu nachhaltigen Energielösungen beitragen, indem sie Zuverlässigkeit und Effizienz verbessern.
A: Ein Transformatorkern ist ein magnetisches Material, das dabei hilft, elektrische Energie effizient zu übertragen. Es spielt eine entscheidende Rolle bei der Reduzierung von Energieverlusten und der Gewährleistung des reibungslosen Betriebs von Energiesystemen weltweit.
A: Transformatorkerne aus Materialien wie Siliziumstahl und amorphen Metallen minimieren Energieverluste, indem sie den Magnetfluss effizient leiten und so die Stromübertragung effektiver und energiesparender machen.
A: Zu den gängigen Materialien gehören Siliziumstahl für hohe Effizienz und amorphe Metalle zur Energieeinsparung. Diese Materialien reduzieren Energieverluste und verbessern die Gesamtleistung in Energiesystemen.
A: Transformatorkerne ermöglichen die Integration erneuerbarer Energiequellen wie Sonne und Wind in das Stromnetz und sorgen so für eine effiziente Übertragung trotz schwankender Leistungsniveaus.
A: Amorphe Metallkerne reduzieren Energieverluste um bis zu 70 % und bieten eine höhere Effizienz bei der Energieübertragung im Vergleich zu herkömmlichen Siliziumstahlkernen, insbesondere bei Anwendungen mit geringer Last.
A: Effiziente Transformatorkerndesigns wie Kern- und Manteltyp tragen dazu bei, Verluste bei der Stromübertragung zu minimieren und eine stabile Energieverteilung an Haushalte und Unternehmen auf der ganzen Welt zu gewährleisten.
