Transformatoren sind wesentliche Komponenten in modernen elektrischen Systemen und werden zum Erhöhen oder Verringern des Spannungsniveaus verwendet, um eine effiziente Energieübertragung zu ermöglichen. Das Herzstück jedes Transformators ist der Transformatorkern, der eine entscheidende Rolle bei der Übertragung und Speicherung magnetischer Energie spielt. Im Laufe der Jahre haben sich laminierte Transformatorkerne aufgrund ihrer überlegenen Effizienz und Zuverlässigkeit zum Standard in der Branche entwickelt. In diesem Artikel werden die Gründe untersucht, warum Transformatorkerne laminiert sind, wobei der Schwerpunkt auf den Vorteilen liegt, die dieses Design mit sich bringt Trockentransformatorkerne , ihre Effizienz und Leistung in verschiedenen Anwendungen.

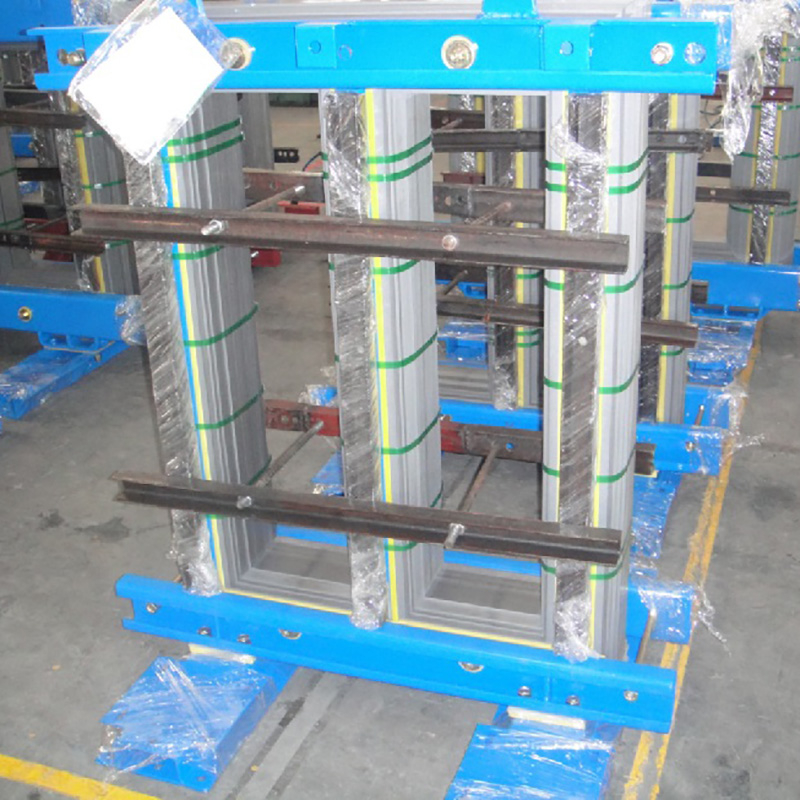

Ein Transformatorkern ist das magnetische Element in einem Transformator, das die Übertragung elektrischer Energie zwischen der Primär- und Sekundärwicklung durch elektromagnetische Induktion erleichtert. Der Kern bietet einen niederohmigen Pfad für den magnetischen Fluss und stellt so sicher, dass die Energie effizient von einer Spule zur anderen übertragen wird. Insbesondere Trockentransformatorkerne werden in Transformatoren verwendet, die keine ölbasierten Kühlsysteme erfordern, was sie ideal für den Einsatz in Umgebungen macht, die Sicherheit erfordern, wie z. B. städtische Gebiete oder geschlossene Räume.
Während Transformatorkerne in der Vergangenheit aus massivem Metall hergestellt wurden, werden in modernen Designs hauptsächlich laminierte Kerne verwendet. Das Laminieren von Transformatorkernen ist ein wichtiger Prozess, der dazu beiträgt, Energieverluste zu minimieren, die Leistung zu verbessern und die Lebensdauer des Transformators zu verlängern. Laminierte Kerne werden durch das Stapeln dünner magnetischer Stahlbleche hergestellt, die voneinander isoliert sind. Dieses innovative Design bietet zahlreiche Vorteile, insbesondere bei Trockentransformatorkernen, bei denen Wärmemanagement und Energieeffizienz von entscheidender Bedeutung sind.
Wirbelströme sind Kreisströme, die in leitenden Materialien induziert werden, wenn diese einem sich ändernden Magnetfeld ausgesetzt sind. Diese Ströme fließen in Schleifen innerhalb des Kernmaterials, erzeugen Wärme und verursachen erhebliche Energieverluste. Dies ist besonders problematisch bei Transformatorkernen, wo der Wirkungsgrad für eine optimale Leistung entscheidend ist.
Der Hauptvorteil der Laminierung besteht darin, dass die Bildung von Wirbelströmen drastisch reduziert wird. Bei laminierten Kernen werden dünne Stahlbleche mit Isolierschichten dazwischen gestapelt, wodurch verhindert wird, dass Wirbelströme über den gesamten Kern zirkulieren. Durch die Segmentierung des Pfads für den magnetischen Fluss begrenzt die Laminierung den Fluss dieser Ströme, wodurch Energieverluste reduziert und die Gesamteffizienz des Transformators verbessert werden. Trockentransformatorkerne mit laminiertem Design reduzieren diese Art von Verlust besonders effektiv und sind daher die bevorzugte Wahl für moderne Transformatoren.
Der Hystereseverlust bezieht sich auf die Energie, die während der Magnetisierungs- und Entmagnetisierungszyklen des Kernmaterials verbraucht wird, wenn es einem Wechselstrom ausgesetzt wird. Diese Art von Verlust ist proportional zur Fläche der Hystereseschleife des Materials, was bedeutet, dass Materialien mit größeren Hystereseschleifen höhere Energieverluste erleiden.
Die Laminierung des Transformatorkerns hilft, Hystereseverluste zu minimieren, indem die Größe des Magnetpfads reduziert wird. Durch Laminierungen entstehen kleinere Magnetschleifen, die die Flussdichte verringern und dazu beitragen, den Energieverlust durch Hysterese zu verringern. Darüber hinaus werden bei Trockentransformatorkernen in der Regel hochwertige Materialien wie Siliziumstahl verwendet, die eine schmale Hystereseschleife aufweisen, was ihren Wirkungsgrad weiter steigert und den Energieverlust reduziert.
Magnetische Permeabilität ist die Fähigkeit eines Materials, magnetischen Fluss zu leiten. Um eine effiziente Energieübertragung zwischen Primär- und Sekundärwicklung zu gewährleisten, sind Transformatorkerne mit hoher magnetischer Permeabilität unerlässlich. Laminierte Kerne verbessern die magnetische Permeabilität, indem sie den magnetischen Flusspfad innerhalb jeder Lamelle ausrichten und lokalisieren.
Die Verwendung laminierter Designs in Trockentransformatorkernen trägt auch dazu bei, den Streufluss zu minimieren, also den Fluss, der nicht zur Energieübertragung zwischen den Wicklungen beiträgt. Durch die Reduzierung des Streuflusses und die Verbesserung der Kopplung zwischen Primär- und Sekundärspule maximieren laminierte Transformatorkerne die Leistungsübertragung und verbessern den Gesamtwirkungsgrad des Transformators.
In jedem elektrischen System ist das Wärmemanagement ein Schlüsselfaktor für die Aufrechterhaltung der Effizienz und Langlebigkeit. Laminierte Transformatorkerne tragen zur Verbesserung des Wärmemanagements bei, indem sie die während des Betriebs erzeugte Wärmemenge reduzieren. Da durch die Laminierung Wirbelstrom- und Hystereseverluste minimiert werden, entsteht weniger Wärme im Kernmaterial. Die durch die Laminierungen vergrößerte Oberfläche ermöglicht außerdem eine bessere Luftzirkulation, was zu einer effizienteren Wärmeableitung beiträgt.
Trockentransformatorkerne profitieren von diesem Wärmemanagement, da sie nicht auf Ölkühlsysteme angewiesen sind, was die Komplexität und Wartungskosten erhöhen kann. Durch die Verwendung laminierter Kerne können diese Transformatoren bei niedrigeren Temperaturen betrieben werden, was ihre Leistung verbessert und ihre Lebensdauer verlängert.
Laminierte Kerne verleihen dem Transformator mechanische Festigkeit und Stabilität. Die fest gepressten laminierten Bleche bilden eine solide Struktur, die die Wicklungen stützt und dabei hilft, ihre Ausrichtung beizubehalten. Die segmentierte Beschaffenheit laminierter Kerne absorbiert außerdem mechanische Spannungen und Vibrationen und verhindert so eine Verformung oder ein Versagen des Kerns.
Diese strukturelle Integrität ist für den zuverlässigen Betrieb von Transformatoren von entscheidender Bedeutung, insbesondere bei Hochleistungsanwendungen, bei denen die mechanischen Kräfte stärker ausgeprägt sind. Trockentransformatorkerne sind besonders anfällig für mechanische Beanspruchung, weshalb die Stärke und Stabilität der Laminierung entscheidend für ihre Leistung ist.
Einer der weniger diskutierten Vorteile laminierter Transformatorkerne ist ihre Fähigkeit, Geräusche und Vibrationen zu reduzieren. Transformatoren können erhebliche Geräusche erzeugen, die oft als Magnetostriktionsgeräusche bezeichnet werden und durch Vibrationen im Kernmaterial aufgrund der Ausdehnung und Kontraktion des Magnetfelds verursacht werden. Dieses Geräusch kann in Umgebungen, in denen ein leiser Betrieb wichtig ist, störend sein.
Die Isolierung zwischen den Lamellen wirkt als Barriere gegen die Ausbreitung von Vibrationen und reduziert effektiv den vom Kern erzeugten Lärm. Durch die Minimierung der Vibrationen, die zu Geräuschen führen, tragen laminierte Kerne dazu bei, dass Trockentransformatorkerne leise arbeiten, was sie ideal für den Einsatz in Wohn-, Gewerbe- und städtischen Umgebungen macht.
Ein weiterer wesentlicher Vorteil laminierter Transformatorkerne ist ihre Designflexibilität. Der Laminierungsprozess ermöglicht es Herstellern, die Dicke, das Material und die Geometrie des Kerns anzupassen, um spezifische Leistungsanforderungen zu erfüllen. Dank dieser Flexibilität können Trockentransformatorkerne für eine Vielzahl von Anwendungen maßgeschneidert werden, von kleinen Transformatoren für Privathaushalte bis hin zu großen industriellen Stromversorgungssystemen.
Die Möglichkeit zur Feinabstimmung dieser Parameter ermöglicht die Optimierung der Transformatorleistung, die Verbesserung der Effizienz, die Reduzierung von Energieverlusten und die Sicherstellung, dass der Transformator die erforderlichen Betriebsstandards erfüllt.
Laminierte Transformatorkerne sind nicht nur effizienter, sondern auch kostengünstiger in der Herstellung im Vergleich zu Massivkernkonstruktionen. Dünne Stahlbleche können in einem skalierbaren Prozess in Massenproduktion hergestellt und laminiert werden, was den Materialabfall reduziert und die Produktionskosten senkt. Dies macht laminierte Kerne zu einer idealen Wahl für Transformatoren in Großanwendungen.
Die Wirtschaftlichkeit von Trockentransformatorkernen mit lamellierten Kernen erstreckt sich auch auf deren Wartung. Aufgrund der geringeren Wärmeentwicklung unterliegen diese Kerne in der Regel einem geringeren Verschleiß, was bedeutet, dass sie seltener gewartet und repariert werden müssen, was letztendlich die Gesamtlebenszykluskosten des Transformators senkt.
Laminierte Transformatorkerne sind ein wesentliches Merkmal moderner Transformatoren und bieten zahlreiche Vorteile, darunter reduzierte Wirbelstrom- und Hystereseverluste, verbesserte magnetische Eigenschaften, besseres Wärmemanagement, verbesserte mechanische Festigkeit und Geräuschreduzierung. Diese Vorteile machen laminierte Kerne zur idealen Wahl für Trockentransformatorkerne, die eine hohe Effizienz, Zuverlässigkeit und Leistung in Umgebungen erfordern, die Sicherheit und leisen Betrieb erfordern.
Bei Shanghai Jisco sind wir auf die Bereitstellung hochwertiger Trockentransformatorkerne spezialisiert, die den neuesten Industriestandards für Energieeffizienz, Zuverlässigkeit und Haltbarkeit entsprechen. Unsere präzisionsgefertigten Kerne sind auf maximale Leistung und minimale Energieverluste ausgelegt und helfen unseren Kunden, ihre Transformatorsysteme für langfristigen Erfolg zu optimieren. Für weitere Informationen darüber, wie unsere laminierten Trockentransformatorkerne Ihrem Projekt zugute kommen können, wenden Sie sich an Shanghai Jisco heute.
