Os transformadores são componentes essenciais em sistemas elétricos que permitem a transferência eficiente de energia entre circuitos, aumentando ou diminuindo os níveis de tensão. No coração de cada transformador estão dois componentes críticos – o núcleo do transformador e as bobinas do transformador . Esses componentes trabalham juntos para garantir a conversão e transferência eficientes de energia elétrica, e seu design, materiais e construção desempenham um papel significativo na eficiência e no desempenho geral do transformador. Neste guia abrangente, exploraremos a função, os tipos e os materiais dos núcleos e bobinas do transformador , concentrando-nos especificamente nos Núcleo de Transformador Tipo Seco e seus benefícios.
Um núcleo de transformador é o componente magnético central que permite a transferência de energia entre os enrolamentos primário e secundário de um transformador. O núcleo fornece um caminho de baixa resistência para o fluxo magnético gerado pelo enrolamento primário, que induz uma força eletromotriz (EMF) no enrolamento secundário. Este processo é vital para a transformação de tensão, pois o núcleo facilita a transferência de energia elétrica de uma bobina para outra.

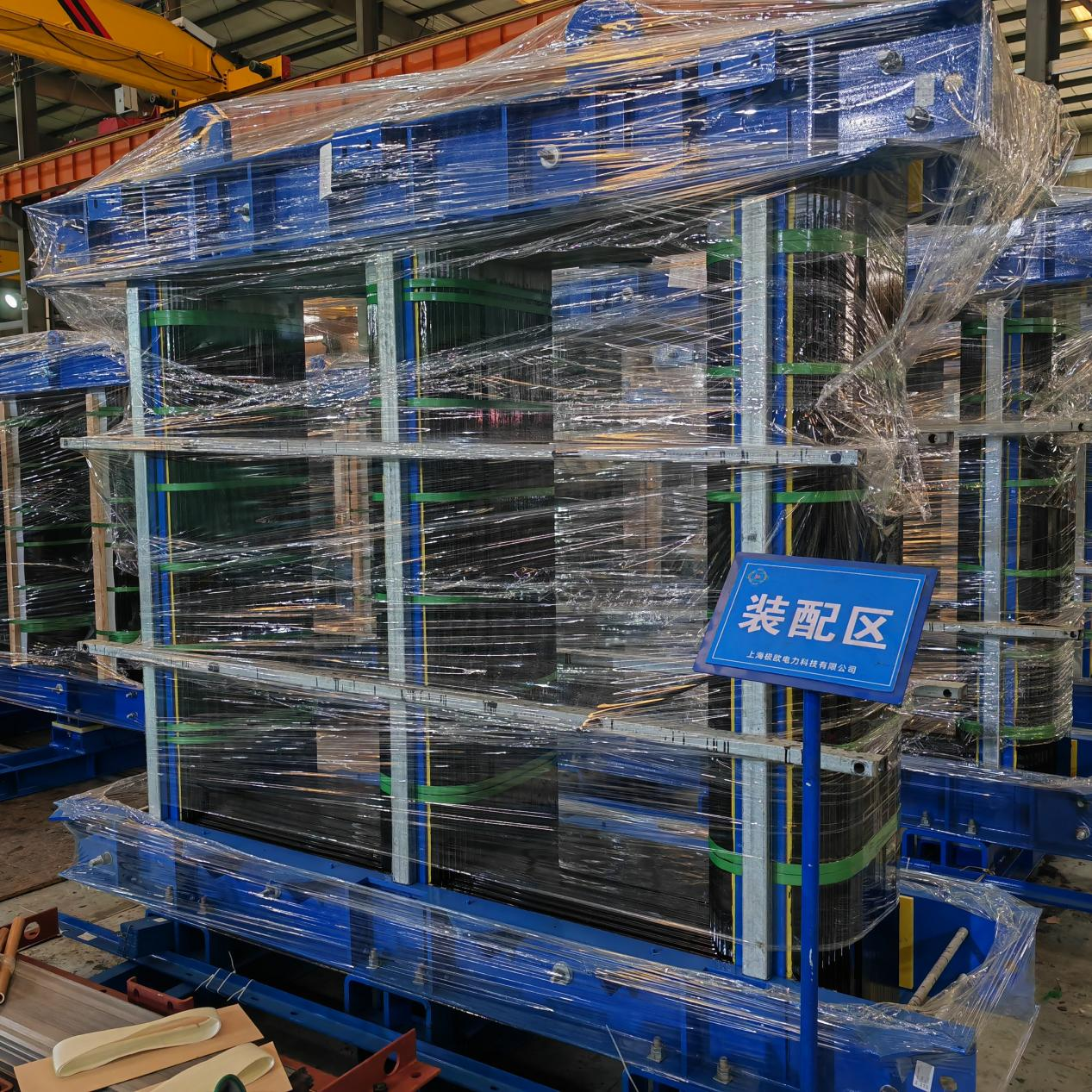

O Núcleo do Transformador Tipo Seco é um tipo específico de núcleo utilizado em transformadores que não necessitam de resfriamento à base de óleo. Este tipo de núcleo é especialmente comum em aplicações onde a segurança contra incêndio e as preocupações ambientais são fundamentais. O design e o material do núcleo influenciam diretamente a eficiência e o desempenho geral do transformador.
Os transformadores também contam com bobinas, responsáveis por gerar os campos magnéticos necessários à transformação da tensão. Essas bobinas são feitas de materiais condutores, normalmente cobre ou alumínio, e são enroladas no núcleo do transformador. Existem dois tipos de bobinas em um transformador:
Bobinas Primárias : Essas bobinas recebem energia do circuito de entrada e geram um campo magnético.
Bobinas Secundárias : Essas bobinas recebem o campo magnético induzido e o convertem novamente em energia elétrica, normalmente em um nível de tensão diferente.
O design e o material das bobinas do transformador, especialmente em conjunto com o núcleo, desempenham um papel importante na determinação da eficiência do processo de conversão de energia.
O núcleo do transformador do tipo seco é o principal meio através do qual a energia é transferida em um transformador. Permite que o campo magnético alternado gerado pela bobina primária ligue as bobinas primária e secundária, permitindo que a energia seja transferida sem perdas significativas. O núcleo essencialmente orienta o fluxo magnético para garantir uma conversão eficiente de energia.
As bobinas funcionam em conjunto com o núcleo para facilitar essa conversão de energia. A bobina primária gera o campo magnético, enquanto a bobina secundária recebe o campo e o converte em energia elétrica na tensão desejada. A capacidade do núcleo de conduzir efetivamente o fluxo magnético garante que o transformador opere com eficiência.
O núcleo do transformador fornece um caminho de baixa relutância para o fluxo magnético, o que é vital para uma transferência eficiente de energia. O material do núcleo, como aço silício ou metais amorfos, desempenha um papel fundamental na maximização da permeabilidade magnética do núcleo. Maior permeabilidade garante que o fluxo magnético possa ser conduzido com resistência mínima, melhorando o desempenho do transformador.
Para núcleos de transformadores do tipo seco , o projeto é crucial para minimizar as perdas de energia, como aquelas causadas por correntes parasitas ou histerese, que são dois fatores-chave que afetam a eficiência do transformador.
O núcleo tipo concha é um dos projetos de núcleo mais comuns, apresentando uma seção transversal retangular com culatras que ajudam a reduzir perdas adicionais causadas por fluxo de vazamento. Este design envolve o enrolamento como uma concha, proporcionando resistência mecânica e minimizando a perda de energia. A estrutura do núcleo é ideal para núcleos de transformadores do tipo seco , pois oferece alta capacidade de manipulação de potência e reduz o fluxo de vazamento.
Vantagens do núcleo tipo Shell :
Proporciona melhor resistência mecânica e integridade estrutural.
Fluxo de vazamento reduzido, melhorando a eficiência.
Menos especificações de laminação facilitam a segurança.
O núcleo do tipo núcleo tem uma seção transversal cilíndrica escalonada, com os enrolamentos circundando os membros do núcleo. Este design permite um gerenciamento mais fácil do isolamento entre os enrolamentos e o núcleo, bem como uma melhor estabilidade em curto-circuito. O núcleo do transformador tipo seco nesta configuração é amplamente utilizado em muitos transformadores modernos, especialmente em aplicações de alta tensão.
Vantagens do núcleo tipo núcleo :
Gerenciamento de isolamento mais fácil.
Melhor estabilidade a curto-circuito.
Múltiplas especificações de laminação para design flexível.
Os núcleos laminados do transformador são feitos de folhas finas de materiais magnéticos de alta qualidade, como aço silício, que são empilhadas e isoladas umas das outras. O principal benefício deste projeto é a redução das perdas por correntes parasitas, que são uma importante fonte de desperdício de energia em transformadores. Os núcleos laminados são amplamente utilizados em núcleos de transformadores do tipo seco por sua eficiência e capacidade de gerenciar o calor.
Benefícios dos núcleos laminados :
Reduz as perdas por correntes parasitas.
Melhora a eficiência e reduz a geração de calor.
Melhora a permeabilidade magnética, resultando em melhor transferência de energia.
Aço Silício : O material mais comum usado para núcleos de transformadores, o aço silício oferece alta permeabilidade magnética e baixa perda de energia. O aço silício de grão orientado é frequentemente usado em núcleos de transformadores do tipo seco devido às suas propriedades magnéticas superiores e capacidade de reduzir perdas.
Metais Amorfos : Esses materiais possuem estrutura não cristalina, o que reduz a perda de energia durante a magnetização. Os metais amorfos são ideais para aplicações de energia renovável, como energia solar e eólica, porque oferecem alta eficiência e custos operacionais mais baixos.
Materiais Nanocristalinos : Esses materiais possuem permeabilidade extremamente alta e baixas perdas no núcleo, tornando-os adequados para aplicações de alta frequência, como data centers e sistemas de armazenamento de energia.
Cobre : O cobre é o material preferido para bobinas de transformadores devido à sua excelente condutividade elétrica. Permite mínima resistência e perda de energia, o que é essencial para transformadores de alta eficiência, particularmente em núcleos de transformadores do tipo seco.
Alumínio : Embora menos condutor que o cobre, o alumínio é uma alternativa mais barata e mais leve. É comumente usado em transformadores de distribuição padrão, onde a eficiência de custos é uma prioridade.
Os núcleos do transformador são projetados para minimizar a perda de energia, especificamente por meio de histerese e correntes parasitas. Materiais de alta qualidade, como o aço silício de grão orientado , são usados para reduzir as perdas por histerese, que ocorrem quando o campo magnético no núcleo é constantemente revertido pela corrente alternada. Os núcleos laminados ajudam a mitigar as perdas por correntes parasitas, fornecendo camadas isoladas entre as folhas de material, evitando a formação de correntes circulantes.
Para núcleos de transformadores do tipo seco , o design laminado ajuda a garantir que a energia seja transferida de forma eficiente, sem geração significativa de calor, o que é crucial para a longevidade e o desempenho do transformador.
A eficiência da transferência de energia de um transformador depende em grande parte das propriedades magnéticas do núcleo. Ao utilizar materiais como metais amorfos ou ligas nanocristalinas , os núcleos do transformador podem atingir alta permeabilidade magnética, o que permite um melhor acoplamento entre os enrolamentos primário e secundário. Isso resulta em menos fluxo de vazamento e transferência de energia mais eficiente.
Nos núcleos de transformadores do tipo seco , a capacidade de manter alta eficiência magnética é particularmente importante porque esses transformadores muitas vezes não dependem de sistemas de resfriamento à base de óleo. Quanto melhor for a capacidade do núcleo de guiar o fluxo magnético, mais eficiente será o transformador.
Embora os núcleos de transformadores do tipo seco não dependam de resfriamento à base de óleo, o gerenciamento térmico ainda é crítico. Os núcleos laminados ajudam a reduzir a geração de calor, melhorando a eficiência e minimizando as perdas. O aumento da área de superfície resultante da laminação do núcleo também auxilia na dissipação natural do calor.
Em transformadores maiores, métodos de resfriamento como ar forçado ou convecção natural são empregados para manter temperaturas operacionais ideais. O resfriamento adequado garante que o transformador opere de forma eficiente sem superaquecimento, o que poderia danificar o núcleo e reduzir sua vida útil.
Núcleos e bobinas de transformadores são usados em transformadores de potência e distribuição para gerenciar níveis de tensão em redes elétricas. Os núcleos de transformadores do tipo seco são ideais para essas aplicações porque são seguros, eficientes e compactos, tornando-os adequados para instalações internas e externas.
Em sistemas de energia renovável como eólico e solar, núcleos de transformadores do tipo seco com núcleos laminados são usados para aumentar ou diminuir a tensão para distribuição ideal de energia. A eficiência destes transformadores ajuda a reduzir o desperdício de energia, o que é crucial em sistemas que dependem de fontes de energia renováveis.
Novos materiais, como ligas nanocristalinas e materiais supercondutores , estão sendo desenvolvidos para reduzir ainda mais a perda de energia e melhorar o desempenho do transformador. Embora os materiais supercondutores ainda não sejam rentáveis para uso generalizado, eles têm o potencial de eliminar totalmente a perda de energia no futuro.
À medida que as técnicas de fabricação continuam a evoluir, os núcleos e bobinas dos transformadores se tornarão ainda mais eficientes. Inovações como enrolamento de bobina de precisão e formatos de núcleo otimizados permitirão transformadores mais eficientes em termos energéticos e econômicos, especialmente em núcleos de transformadores do tipo seco , que são cada vez mais usados em sistemas elétricos modernos.
Os núcleos e bobinas dos transformadores são essenciais para a operação eficiente dos transformadores elétricos, permitindo a transformação de tensão e a transferência confiável de energia. O design e as escolhas de materiais desses componentes, especialmente em núcleos de transformadores do tipo seco , têm um impacto significativo no desempenho, na eficiência e na segurança. Ao reduzir as perdas de energia, melhorar a eficiência magnética e aprimorar o gerenciamento térmico, os núcleos laminados do transformador e as bobinas de alta qualidade ajudam a garantir que os transformadores operem da melhor forma.
