Трансформаторы являются важными компонентами электрических систем, которые обеспечивают эффективную передачу энергии между цепями путем повышения или понижения уровня напряжения. В основе каждого трансформатора лежат два важнейших компонента — сердечник трансформатора и катушки трансформатора . Эти компоненты работают вместе, чтобы обеспечить эффективное преобразование и передачу электрической энергии, а их конструкция, материалы и конструкция играют значительную роль в общей эффективности и производительности трансформатора. В этом подробном руководстве мы рассмотрим функции, типы и материалы сердечников и катушек трансформаторов , уделяя особое внимание Сердечник трансформатора сухого типа и его преимущества.
Сердечник трансформатора — это центральный магнитный компонент, который обеспечивает передачу энергии между первичной и вторичной обмотками трансформатора. Сердечник обеспечивает путь с низким сопротивлением для магнитного потока, генерируемого первичной обмоткой, который индуцирует электродвижущую силу (ЭДС) во вторичной обмотке. Этот процесс жизненно важен для преобразования напряжения, поскольку сердечник облегчает передачу электрической энергии от одной катушки к другой.

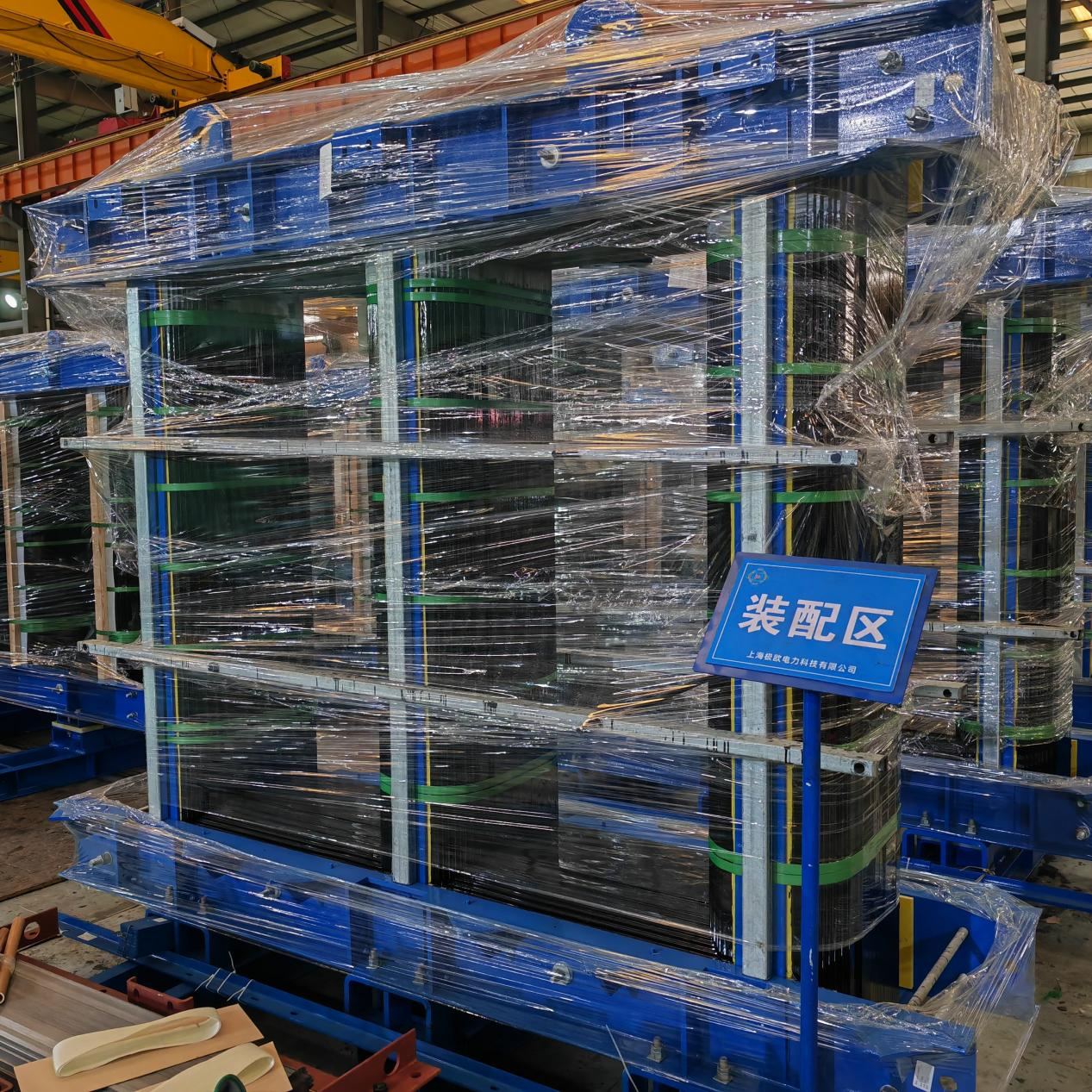

Сердечник трансформатора сухого типа — это особый тип сердечника, используемый в трансформаторах, не требующих масляного охлаждения. Этот тип сердцевины особенно распространен в тех случаях, когда вопросы пожарной безопасности и защиты окружающей среды имеют первостепенное значение. Конструкция и материал сердечника напрямую влияют на эффективность и общую производительность трансформатора.
Трансформаторы также полагаются на катушки, которые отвечают за создание магнитных полей, необходимых для преобразования напряжения. Эти катушки изготовлены из проводящих материалов, обычно из меди или алюминия, и намотаны вокруг сердечника трансформатора. В трансформаторе есть два типа катушек:
Первичные катушки : эти катушки получают энергию от входной цепи и генерируют магнитное поле.
Вторичные катушки : эти катушки принимают индуцированное магнитное поле и преобразуют его обратно в электрическую энергию, обычно на другом уровне напряжения.
Конструкция и материал катушек трансформатора, особенно в сочетании с сердечником, играют важную роль в определении эффективности процесса преобразования энергии.
Сердечник трансформатора сухого типа является основной средой, через которую передается энергия в трансформаторе. Это позволяет переменному магнитному полю, создаваемому первичной катушкой, связывать первичную и вторичную катушки, позволяя передавать энергию без значительных потерь. Сердечник по существу направляет магнитный поток, обеспечивая эффективное преобразование энергии.
Катушки работают в тандеме с сердечником, чтобы облегчить преобразование энергии. Первичная катушка генерирует магнитное поле, а вторичная катушка принимает поле и преобразует его в электрическую энергию желаемого напряжения. Способность сердечника эффективно проводить магнитный поток обеспечивает эффективную работу трансформатора.
Сердечник трансформатора обеспечивает путь магнитного потока с низким сопротивлением, что жизненно важно для эффективной передачи энергии. Материал сердечника, например кремниевая сталь или аморфные металлы, играет ключевую роль в максимизации магнитной проницаемости сердечника. Более высокая проницаемость гарантирует, что магнитный поток может проходить с минимальным сопротивлением, что улучшает характеристики трансформатора.
Для сердечников трансформаторов сухого типа конструкция имеет решающее значение для минимизации потерь энергии, например, вызванных вихревыми токами или гистерезисом, которые являются двумя ключевыми факторами, влияющими на эффективность трансформатора.
Сердечник оболочкового типа — одна из наиболее распространенных конструкций сердечников прямоугольного сечения с ярмами, позволяющими снизить дополнительные потери, вызванные потоком рассеяния. Такая конструкция окружает обмотку как оболочку, обеспечивая механическую прочность и минимизируя потери энергии. Структура сердечника идеальна для сердечников трансформаторов сухого типа , поскольку обеспечивает высокую пропускную способность и снижает поток рассеяния.
Преимущества сердечника ракушечного типа :
Обеспечивает лучшую механическую прочность и структурную целостность.
Уменьшение потока утечки, повышение эффективности.
Меньшее количество требований к ламинированию облегчает защиту.
Сердечник сердечника имеет ступенчатое цилиндрическое поперечное сечение с обмотками, окружающими плечи сердечника. Такая конструкция позволяет упростить управление изоляцией между обмотками и сердечником, а также повысить устойчивость к короткому замыканию. Сердечник трансформатора сухого типа в этой конфигурации широко используется во многих современных трансформаторах, особенно в высоковольтных устройствах.
Преимущества ядра типа Core :
Более простое управление изоляцией.
Лучшая устойчивость при коротком замыкании.
Несколько спецификаций ламинирования для гибкого дизайна.
Ламинированные сердечники трансформаторов изготавливаются из тонких листов высококачественных магнитных материалов, таких как кремниевая сталь, которые уложены друг на друга и изолированы друг от друга. Основным преимуществом этой конструкции является снижение потерь на вихревые токи, которые являются основным источником потерь энергии в трансформаторах. Ламинированные сердечники широко используются в сердечниках трансформаторов сухого типа из-за их эффективности и способности отводить тепло.
Преимущества ламинированных сердечников :
Снижает потери на вихревые токи.
Повышает эффективность и снижает выделение тепла.
Улучшает магнитную проницаемость, что приводит к лучшей передаче энергии.
Кремниевая сталь . Кремниевая сталь, наиболее распространенный материал, используемый для изготовления сердечников трансформаторов, обеспечивает высокую магнитную проницаемость и низкие потери энергии. Кремниевая сталь с ориентированной структурой часто используется в сердечниках трансформаторов сухого типа из-за ее превосходных магнитных свойств и способности снижать потери.
Аморфные металлы : эти материалы имеют некристаллическую структуру, что снижает потери энергии при намагничивании. Аморфные металлы идеально подходят для использования в возобновляемых источниках энергии, таких как солнечная и ветровая энергия, поскольку они обеспечивают высокую эффективность и низкие эксплуатационные расходы.
Нанокристаллические материалы : эти материалы обладают чрезвычайно высокой проницаемостью и низкими потерями в сердечнике, что делает их пригодными для высокочастотных применений, таких как центры обработки данных и системы хранения энергии.
Медь : Медь является предпочтительным материалом для обмотки трансформатора из-за ее превосходной электропроводности. Это обеспечивает минимальное сопротивление и потери энергии, что важно для высокоэффективных трансформаторов, особенно в сердечниках трансформаторов сухого типа..
Алюминий : Хотя алюминий менее проводящий, чем медь, он является более дешевой и легкой альтернативой. Он обычно используется в стандартных распределительных трансформаторах, где экономическая эффективность является приоритетом.
Сердечники трансформаторов спроектированы таким образом, чтобы минимизировать потери энергии, в частности, из-за гистерезиса и вихревых токов. Высококачественные материалы, такие как кремниевая сталь с ориентированной структурой , используются для уменьшения гистерезисных потерь, которые возникают, когда магнитное поле в сердечнике постоянно меняет направление переменного тока. Ламинированные сердечники помогают снизить потери на вихревые токи, создавая изолирующие слои между листами материала, предотвращая образование циркулирующих токов.
Для сердечников трансформаторов сухого типа ламинированная конструкция помогает обеспечить эффективную передачу энергии без значительного выделения тепла, что имеет решающее значение для долговечности и производительности трансформатора.
Эффективность передачи энергии трансформатора во многом зависит от магнитных свойств сердечника. Используя такие материалы, как аморфные металлы или нанокристаллические сплавы , сердечники трансформаторов могут достичь высокой магнитной проницаемости, что обеспечивает лучшее соединение между первичной и вторичной обмотками. Это приводит к уменьшению потока утечки и более эффективной передаче энергии.
В сердечниках трансформаторов сухого типа способность поддерживать высокий магнитный КПД особенно важна, поскольку эти трансформаторы часто не используют системы охлаждения на масляной основе. Чем лучше способность сердечника направлять магнитный поток, тем эффективнее будет трансформатор.
Хотя сердечники трансформаторов сухого типа не используют масляное охлаждение, управление температурой по-прежнему имеет решающее значение. Ламинированные сердечники помогают снизить выделение тепла за счет повышения эффективности и минимизации потерь. Увеличенная площадь поверхности за счет ламинирования сердцевины также способствует естественному рассеиванию тепла.
В более крупных трансформаторах для поддержания оптимальных рабочих температур используются такие методы охлаждения, как принудительное воздушное охлаждение или естественная конвекция. Правильное охлаждение гарантирует эффективную работу трансформатора без перегрева, который может повредить сердечник и сократить срок его службы.
Сердечники и катушки трансформаторов используются в силовых и распределительных трансформаторах для управления уровнями напряжения в электрических сетях. Сердечники трансформаторов сухого типа идеально подходят для этих применений, поскольку они безопасны, эффективны и компактны, что делает их пригодными для установки как внутри, так и снаружи помещений.
В системах возобновляемой энергии, таких как ветровая и солнечная энергия, сердечники трансформаторов сухого типа с ламинированными сердечниками используются для повышения или понижения напряжения для оптимального распределения энергии. Эффективность этих трансформаторов помогает сократить потери энергии, что имеет решающее значение в системах, использующих возобновляемые источники энергии.
Новые материалы, такие как нанокристаллические сплавы и сверхпроводящие материалы , разрабатываются для дальнейшего снижения потерь энергии и улучшения характеристик трансформатора. Хотя сверхпроводящие материалы пока не являются экономически эффективными для широкого использования, они обладают потенциалом полностью исключить потери энергии в будущем.
Поскольку технологии производства продолжают развиваться, сердечники и катушки трансформаторов станут еще более эффективными. Такие инновации, как прецизионная намотка катушек и оптимизированная форма сердечников, позволят создавать более энергоэффективные и экономичные трансформаторы, особенно сердечники трансформаторов сухого типа , которые все чаще используются в современных электрических системах.
Сердечники и катушки трансформаторов являются неотъемлемой частью эффективной работы электрических трансформаторов, обеспечивая преобразование напряжения и надежную передачу энергии. Выбор конструкции и материалов этих компонентов, особенно сердечников трансформаторов сухого типа , оказывает существенное влияние на производительность, эффективность и безопасность. Снижая потери энергии, улучшая магнитную эффективность и улучшая терморегулирование, ламинированные сердечники трансформаторов и высококачественные катушки помогают обеспечить максимальную работу трансформаторов.
