Visualizações: 0 Autor: Editor do site Horário de publicação: 24/06/2025 Origem: Site

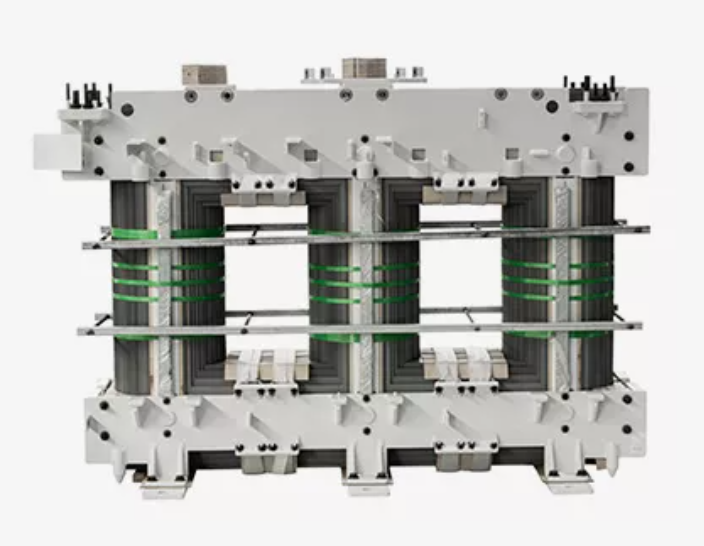

Você sabia que o aumento da temperatura é um fator chave no desempenho e na vida útil dos transformadores do tipo seco? O superaquecimento pode causar sérios danos, afetando a eficiência.
Neste artigo, veremos o que significa o aumento de temperatura e por que ele é crucial para a saúde do transformador. Você também aprenderá sobre classes de isolamento e como monitorar e gerenciar o aumento de temperatura de maneira eficaz para obter desempenho ideal.
Aumento de temperatura em um transformador do tipo seco é o aumento da temperatura dos enrolamentos acima da temperatura ambiente durante a operação. Isso acontece devido ao calor gerado pela resistência nos enrolamentos e no núcleo.
Por exemplo, se a classificação de aumento C for 80°C e a temperatura ambiente for 40°C, os enrolamentos podem atingir com segurança 120°C.
O calor excessivo pode danificar o isolamento do transformador, causando falhas e encurtando sua vida útil. As altas temperaturas também reduzem a eficiência do transformador, causando perdas de energia. O mau gerenciamento da temperatura pode resultar em superaquecimento e falha.
O isolamento do transformador é um componente crítico projetado para evitar falhas elétricas, separando diferentes condutores elétricos. Ajuda a manter a operação segura do transformador, fornecendo barreiras elétricas entre várias partes, como enrolamentos e núcleo. O isolamento também desempenha um papel fundamental na dissipação de calor, permitindo que o transformador lide com segurança com temperaturas mais altas durante a operação.
Os materiais utilizados para isolamento determinam o aumento máximo de temperatura que o transformador pode suportar. Eles também influenciam a eficiência e a confiabilidade do transformador. Se o isolamento não for capaz de suportar o calor gerado, ele poderá quebrar, causando falha no transformador.
O isolamento do transformador vem em várias classes, cada uma com um limite de temperatura específico que afeta a quantidade de calor que o transformador pode suportar antes que ocorram danos. As classes de isolamento mais comuns incluem:
● Isolamento Classe E: Este tipo de isolamento pode suportar um aumento máximo de temperatura de 75°C e é adequado para temperaturas de até 120°C.
● Isolamento Classe F: Oferece limite superior, com elevação máxima de 100°C e temperaturas de operação de até 155°C.
● Isolamento Classe H: Esta classe permite o maior aumento de temperatura de 125°C, com temperatura operacional de até 180°C.
A escolha da classe de isolamento correta é vital, pois depende do uso pretendido do transformador e do ambiente operacional. Por exemplo, em ambientes mais quentes ou onde é necessária mais energia, o isolamento Classe F ou Classe H pode ser necessário para garantir a operação segura e eficiente do transformador.
A classificação C-rise (aumento de temperatura) reflete diretamente a eficiência de um transformador. Um aumento C mais baixo indica um transformador mais eficiente, pois gera menos calor durante a operação. Quanto menos calor produz, mais energia converte eficientemente de entrada em saída. Transformadores com maior C-rise tendem a apresentar maiores perdas de energia, pois operam em temperaturas mais elevadas, o que reduz sua eficiência.
Ao comparar transformadores, aqueles com classificações baixas de elevação C são normalmente mais eficientes. Geram menos calor, o que se traduz em menores perdas de energia e melhor desempenho, especialmente em condições exigentes. Em contraste, os transformadores com uma classificação C mais elevada enfrentam frequentemente uma maior acumulação de calor, levando a uma eficiência reduzida.
Transformadores com classificações C-rise mais baixas tendem a ter capacidades de sobrecarga mais altas. Isto significa que eles podem lidar com sobrecargas temporárias sem atingir temperaturas inseguras. Por exemplo, um transformador classificado para 80°C pode tolerar isolamento de até 220°C antes de atingir a temperatura operacional máxima. Isso lhe dá mais espaço durante condições de sobrecarga.
No entanto, transformadores com classificações de elevação C mais altas, como aqueles classificados em 115°C ou 150°C, têm menos flexibilidade para tolerar sobrecargas. Sua tolerância ao calor é menor, então eles não conseguem lidar com tanta carga extra antes que sua temperatura se torne insegura. Embora esses transformadores possam ser mais baratos no início, eles apresentam um risco maior de superaquecimento quando ultrapassados seus limites nominais.
Um menor aumento de temperatura contribui para uma vida útil mais longa dos transformadores do tipo seco. Temperaturas mais baixas reduzem o desgaste do isolamento, garantindo que ele permaneça intacto por mais tempo. Na verdade, transformadores com baixo aumento de C, como aqueles classificados para 80°C, podem durar até 20 anos ou mais quando mantidos adequadamente.
Transformadores com classificações de elevação C mais altas, como aqueles classificados em 115°C ou 150°C, geralmente têm uma vida útil mais curta. O calor extra que geram acelera o processo de envelhecimento dos componentes, principalmente do isolamento. Por exemplo, um transformador com elevação C de 150°C pode ter uma vida útil de apenas 10-15 anos, em comparação com um transformador classificado para 80°C.
Os transformadores do tipo seco vêm com diferentes classificações de elevação C, normalmente 80°C, 115°C e 150°C. Essas classificações indicam o aumento máximo de temperatura acima da temperatura ambiente que o transformador pode suportar com segurança durante a operação em plena carga.
● 80°C C-Rise: Comum para transformadores altamente eficientes, com geração mínima de calor.
● 115°C C-Rise: Uma classificação padrão que oferece um equilíbrio entre desempenho e tolerância ao calor.
● 150°C C-Rise: Usado em transformadores onde uma maior geração de calor é aceitável, normalmente para aplicações maiores ou externas.
Aqui está um gráfico para ajudar a visualizar como a temperatura muda com base na temperatura ambiente e na classificação de aumento C:
Temperatura ambiente (°C) |
Aumento C de 80°C |
Aumento C de 115°C |
Aumento C de 150°C |
40°C |
120ºC |
155ºC |
190ºC |
30ºC |
110°C |
145ºC |
180°C |
25°C |
105ºC |
140ºC |
175°C |
Para calcular a temperatura máxima de um transformador do tipo seco, é necessário adicionar o valor C-rise à temperatura ambiente.
Cálculo passo a passo:
1. Identifique a classificação de elevação C: Escolha a classificação de elevação C apropriada para o seu transformador (por exemplo, 80°C, 115°C, 150°C).
2. Conhecer a temperatura ambiente: Determine a temperatura do ambiente onde o transformador irá operar (ex.: 40°C, 30°C, etc.).
3. Adicione a classificação de aumento C à temperatura ambiente: Por exemplo, se a classificação de aumento C for 80°C e a temperatura ambiente for 40°C, a temperatura operacional máxima seria:
$$ ext{Temperatura máxima} = ext{Temperatura ambiente} + ext{Classificação de aumento C} = 40°C + 80°C = 120°C $$
Cálculos de exemplo:
● 80°C C-Rise: Temperatura ambiente 40°C → Temperatura máxima = 120°C
● 115°C C-Rise: Temperatura ambiente 30°C → Temperatura máxima = 145°C
● 150°C C-Rise: Temperatura ambiente 25°C → Temperatura máxima = 175°C
Monitorar a temperatura de um transformador do tipo seco durante a operação é crucial para evitar superaquecimento. Se a temperatura subir muito, poderá causar falha no isolamento, reduzindo a vida útil do transformador e causando possíveis falhas no sistema.
Existem vários sistemas disponíveis para monitorar a temperatura do transformador:
● Medidores Mecânicos: Tradicionais e simples, fornecem indicação visual da temperatura, mas necessitam de leitura manual.
● Controladores Eletrônicos: Esses dispositivos são mais avançados e podem ser programados para disparar alarmes ou desligar o sistema caso a temperatura ultrapasse os limites de segurança.
● Imagem térmica: Este método permite a medição de temperatura sem contato. As câmeras térmicas podem detectar pontos quentes e monitorar mudanças de temperatura em tempo real.
Estratégias eficazes de controle de temperatura podem ajudar a gerenciar o calor produzido pelos transformadores:
● Melhorar a ventilação: O fluxo de ar adequado ao redor do transformador é essencial para dissipar o calor. Garantir que o transformador tenha espaço suficiente e não esteja obstruído por objetos próximos ajuda a manter o resfriamento ideal.
● Sistemas de resfriamento: Alguns transformadores se beneficiam de métodos de resfriamento adicionais, como ventiladores ou sistemas de resfriamento baseados em líquido.
● Ajuste de Carga: Reduzir a carga do transformador ou ajustar seus padrões operacionais também pode evitar o superaquecimento. Por exemplo, operar o transformador durante horas mais frias ou reduzir a demanda pode ajudar a controlar o aumento da temperatura.
A escolha do sistema de resfriamento correto depende do tamanho, da carga e do ambiente de instalação do seu transformador:
● Resfriamento a Ar (Natural ou Forçado): Para a maioria dos transformadores do tipo seco, o resfriamento a ar é suficiente. O resfriamento do ar natural depende da convecção, enquanto o ar forçado usa ventiladores para circular o ar ao redor do transformador.
● Ventiladores de resfriamento: Adicionar ventiladores ao transformador pode ajudar a resfriar a unidade com mais eficiência, especialmente em ambientes com baixo fluxo de ar.
Em alguns casos, pode ser necessário resfriamento adicional, especialmente para transformadores grandes ou de alta carga. Se o transformador operar em um espaço fechado ou mal ventilado, poderão ser necessários sistemas de resfriamento adicionais para evitar o acúmulo excessivo de calor.
O superaquecimento em transformadores do tipo seco pode resultar de vários fatores internos:
● Perdas no núcleo e nos enrolamentos: Ocorrem devido a perdas elétricas no núcleo e nos enrolamentos. Quando o transformador opera, a energia é perdida na forma de calor devido à resistência dos materiais.
● Degradação do isolamento: Com o tempo, os materiais de isolamento podem quebrar devido ao calor e ao estresse elétrico, tornando-os menos eficazes na proteção do transformador. Isso aumenta o risco de curto-circuitos e superaquecimento.
● Componentes danificados ou desgastados: Quando os componentes internos, como os enrolamentos ou o núcleo, ficam desgastados ou danificados, eles não conseguem funcionar com eficiência. Isto leva ao aumento da resistência, causando mais calor e contribuindo para o problema de superaquecimento.
Cada uma destas causas internas pode perturbar o funcionamento normal e resultar em temperaturas mais elevadas, reduzindo a vida útil do transformador.
Fatores externos também desempenham um papel significativo no superaquecimento do transformador:
● Má Ventilação: Se o transformador for instalado num espaço confinado com fluxo de ar inadequado, o calor acumular-se-á à volta da unidade, aumentando o risco de sobreaquecimento. O fluxo de ar adequado é crucial para manter a temperatura sob controle.
● Falha no sistema de resfriamento: Muitos transformadores utilizam ventiladores ou outros sistemas de resfriamento para regular a temperatura. Se esses sistemas falharem, o transformador poderá superaquecer rapidamente. Verificações regulares de manutenção são necessárias para garantir que os sistemas de refrigeração estejam operacionais.
● Condições Ambientais: Temperaturas extremas ou alta umidade no ambiente também podem afetar a capacidade do transformador de dissipar calor. Por exemplo, operar um transformador em uma área quente e úmida pode levar sua temperatura além dos limites seguros.
A instalação adequada e a manutenção regular são essenciais para evitar causas externas de superaquecimento. Garantir ventilação suficiente e verificações regulares dos sistemas de refrigeração pode evitar muitos destes problemas.
Inspeções e testes regulares são cruciais para manter os transformadores operando de forma eficiente e evitar superaquecimento. Monitorar o aumento da temperatura durante essas verificações ajuda a detectar quaisquer problemas antes que piorem. Técnicas de manutenção preditiva, como imagens térmicas, podem detectar pontos quentes no transformador, permitindo reparos oportunos e evitando falhas críticas.
A instalação adequada é vital para manter temperaturas seguras do transformador. Certifique-se de que o transformador esteja instalado em uma área com ventilação e fluxo de ar suficientes para evitar acúmulo de calor. Mantenha o espaço de instalação livre de obstruções e certifique-se de que o ar possa circular livremente para ajudar a regular a temperatura de forma eficaz.
O gerenciamento da carga é fundamental para controlar o aumento da temperatura do transformador. Sobrecarregar o transformador gera calor excessivo, levando ao superaquecimento. Para evitar isso, equilibre a carga de forma eficiente entre os transformadores, monitore as flutuações de carga e reduza a carga durante horários de pico ou altas temperaturas para evitar exceder os limites seguros de temperatura.
Compreender o aumento da temperatura do transformador do tipo seco é crucial para manter a eficiência, a segurança e a vida útil. O isolamento adequado, o monitoramento da temperatura e o gerenciamento eficaz do aumento da temperatura desempenham um papel fundamental para garantir o desempenho ideal. Para manter a confiabilidade a longo prazo, é importante escolher o isolamento correto, monitorar a temperatura regularmente e gerenciar a carga de maneira eficaz. Para orientação personalizada, entre em contato com JISCO para seleção de transformadores e conselhos de manutenção.
R: As classificações comuns de aumento de temperatura para transformadores do tipo seco são 80°C, 115°C e 150°C, dependendo da classe de isolamento. Essas classificações ajudam a determinar quanto a temperatura do transformador pode aumentar com segurança acima da temperatura ambiente.
R: A manutenção regular, a garantia de ventilação adequada e o gerenciamento eficaz da carga são essenciais para evitar o superaquecimento. Monitorar a temperatura e usar sistemas de refrigeração também pode ajudar.
R: O aumento não monitorado da temperatura pode levar à falha do isolamento, redução da vida útil e possível superaquecimento. O monitoramento regular ajuda a prevenir danos e garante uma operação segura.
R: Inspecione os transformadores regularmente, de preferência a cada seis meses, para monitorar a temperatura e verificar possíveis problemas. Use métodos de manutenção preditiva, como imagens térmicas, para detecção precoce.
