Понимание повышения температуры трансформатора сухого типа

Знаете ли вы, что повышение температуры является ключевым фактором, влияющим на производительность и срок службы сухих трансформаторов? Перегрев может привести к серьезному повреждению, влияющему на эффективность.

В этой статье мы углубимся в то, что означает повышение температуры и почему оно имеет решающее значение для здоровья трансформатора. Вы также узнаете о классах изоляции и о том, как эффективно контролировать и контролировать повышение температуры для достижения оптимальной производительности.

Что такое повышение температуры трансформатора сухого типа?

Определение повышения температуры трансформатора

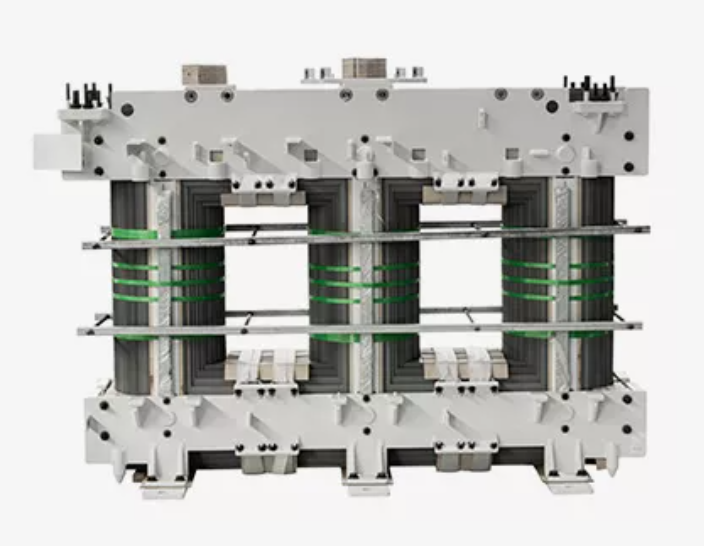

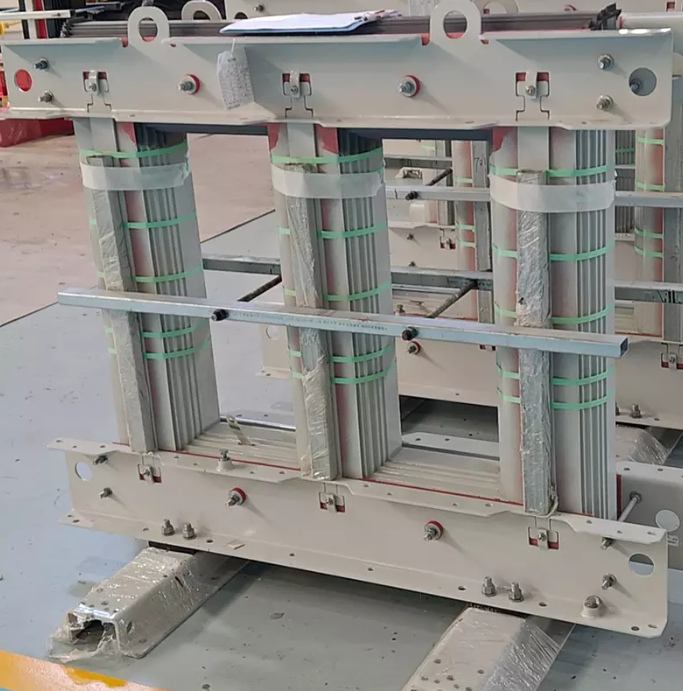

Повышение температуры в Трансформатор сухого типа – это повышение температуры обмоток выше температуры окружающей среды в процессе эксплуатации. Это происходит из-за тепла, выделяемого сопротивлением обмоток и сердечника.

Например, если номинальное значение C-rise составляет 80°C, а температура окружающей среды составляет 40°C, температура обмотки может безопасно достигать 120°C.

Почему повышение температуры важно для трансформаторов сухого типа?

Чрезмерное тепло может повредить изоляцию трансформатора, что приведет к неисправностям и сокращению срока его службы. Высокие температуры также снижают эффективность трансформатора, вызывая потери энергии. Плохое управление температурой может привести к перегреву и выходу из строя.

Виды изоляции и их роль в повышении температуры

Что такое изоляция трансформатора?

Изоляция трансформатора является важнейшим компонентом, предназначенным для предотвращения электрических неисправностей путем разделения различных электрических проводников. Он помогает поддерживать безопасную работу трансформатора, обеспечивая электрические барьеры между различными частями, такими как обмотки и сердечник. Изоляция также играет ключевую роль в рассеивании тепла, позволяя трансформатору безопасно выдерживать более высокие температуры во время работы.

Материалы, используемые для изоляции, определяют максимальное повышение температуры, которое может выдержать трансформатор. Они также влияют на эффективность и надежность трансформатора. Если изоляция не способна выдерживать выделяемое тепло, она может выйти из строя, что приведет к выходу трансформатора из строя.

Классы изоляции и их влияние на повышение температуры

Изоляция трансформатора бывает различных классов, каждый из которых имеет определенный температурный предел, который влияет на то, сколько тепла может выдержать трансформатор до того, как произойдет повреждение. Наиболее распространенные классы изоляции включают в себя:

● Изоляция класса E: этот тип изоляции выдерживает максимальное повышение температуры до 75°C и подходит для температур до 120°C.

● Изоляция класса F: обеспечивает более высокий предел с максимальным повышением температуры 100°C и рабочей температурой до 155°C.

● Изоляция класса H: этот класс допускает максимальное повышение температуры до 125°C при рабочей температуре до 180°C.

Выбор правильного класса изоляции имеет жизненно важное значение, поскольку он зависит от предполагаемого использования трансформатора и условий эксплуатации. Например, в более жарких условиях или там, где требуется больше энергии, может потребоваться изоляция класса F или класса H для обеспечения безопасной и эффективной работы трансформатора.

Как повышение температуры влияет на КПД и срок службы сухих трансформаторов

КПД трансформаторов и рейтинг C-Rise

Номинал C-rise (повышение температуры) напрямую отражает эффективность трансформатора. Меньшее значение C указывает на более эффективный трансформатор, поскольку он выделяет меньше тепла во время работы. Чем меньше тепла он производит, тем больше энергии он эффективно преобразует от входа к выходу. Трансформаторы с более высоким C-подъемом, как правило, имеют большие потери энергии, поскольку они работают при более высоких температурах, что снижает их эффективность.

При сравнении трансформаторов, трансформаторы с низким номиналом C-rise обычно более эффективны. Они выделяют меньше тепла, что приводит к меньшим потерям энергии и повышению производительности, особенно в тяжелых условиях. Напротив, трансформаторы с более высоким номиналом C-rise часто сталкиваются с более сильным нагревом, что приводит к снижению эффективности.

Перегрузочная способность и повышение температуры

Трансформаторы с более низким номиналом C-rise обычно имеют более высокую перегрузочную способность. Это означает, что они могут выдерживать временные перегрузки, не достигая при этом небезопасных температур. Например, трансформатор, рассчитанный на температуру 80°C, может выдерживать температуру изоляции до 220°C, прежде чем он достигнет максимальной рабочей температуры. Это дает ему больше запаса мощности в условиях перегрузки.

Однако трансформаторы с более высокими номинальными значениями C-rise, например, рассчитанные на температуру 115°C или 150°C, обладают меньшей гибкостью, чтобы выдерживать перегрузки. Их термостойкость ниже, поэтому они не смогут выдержать такую ​​​​большую дополнительную нагрузку, прежде чем их температура станет опасной. Хотя эти трансформаторы могут быть дешевле изначально, они несут больший риск перегрева при выходе за пределы номинальных значений.

Расчетный срок службы трансформаторов сухого типа

Меньшее повышение температуры способствует увеличению срока службы трансформаторов сухого типа. Более низкие температуры уменьшают износ изоляции, гарантируя, что она останется неповрежденной в течение более длительного периода. Фактически, трансформаторы с низким C-подъемом, например, рассчитанные на температуру 80°C, при правильном обслуживании могут прослужить до 20 и более лет.

Трансформаторы с более высокими номинальными значениями C-rise, например, рассчитанные на температуру 115°C или 150°C, обычно имеют более короткий срок службы. Дополнительное тепло, которое они выделяют, ускоряет процесс старения компонентов, особенно изоляции. Например, срок службы трансформатора с повышением температуры 150°C может составлять всего 10–15 лет, по сравнению с трансформатором, рассчитанным на температуру 80°C.

Различные номинальные значения превышения температуры для трансформаторов сухого типа

Общие номиналы C-Rise для трансформаторов сухого типа

Трансформаторы сухого типа имеют различные номиналы C-rise, обычно 80°C, 115°C и 150°C. Эти номинальные значения указывают максимальное повышение температуры выше температуры окружающей среды, с которым трансформатор может безопасно справиться при работе с полной нагрузкой.

● C-Rise 80°C: обычное явление для высокоэффективных трансформаторов с минимальным выделением тепла.

● 115°C C-Rise: стандартный рейтинг, обеспечивающий баланс между производительностью и термостойкостью.

● C-Rise 150°C: используется в трансформаторах, где допустимо более высокое тепловыделение, обычно в крупных установках или на открытом воздухе.

Вот диаграмма, которая поможет наглядно представить, как меняется температура в зависимости от температуры окружающей среды и рейтинга C-rise:

Температура окружающей среды (°C)	80°C C-подъем	115°C C-подъем	150°C C-подъем
40°С	120°С	155°С	190°С
30°С	110°С	145°С	180°С
25°С	105°С	140°С	175°С

Как рассчитать температурные пределы на основе рейтинга C-Rise

Чтобы рассчитать максимальную температуру сухого трансформатора, необходимо прибавить значение C-rise к температуре окружающей среды.

Пошаговый расчет:

1. Определите номинал C-rise: выберите соответствующий номинал C-rise для вашего трансформатора (например, 80°C, 115°C, 150°C).

2. Узнайте температуру окружающей среды: определите температуру окружающей среды, в которой будет работать трансформатор (например, 40°C, 30°C и т. д.).

3. Добавьте значение C-rise к температуре окружающей среды. Например, если значение C-rise составляет 80°C, а температура окружающей среды 40°C, максимальная рабочая температура будет равна:

$$ ext{Максимальная температура} = ext{Температура окружающей среды} + ext{Номинальное повышение температуры} = 40°C + 80°C = 120°C $$

Пример расчета:

● 80°C C-Rise: Температура окружающей среды 40°C → Максимальная температура = 120°C.

● 115°C C-Rise: температура окружающей среды 30°C → максимальная температура = 145°C.

● 150°C C-Rise: Температура окружающей среды 25°C → Максимальная температура = 175°C.

Управление повышением температуры в трансформаторах сухого типа

Мониторинг температуры для предотвращения перегрева

Контроль температуры сухого трансформатора во время работы имеет решающее значение для предотвращения перегрева. Если температура повысится слишком сильно, это может привести к повреждению изоляции, сокращению срока службы трансформатора и возникновению потенциальных сбоев системы.

Существует несколько систем контроля температуры трансформатора:

● Механические датчики: традиционные и простые, они обеспечивают визуальную индикацию температуры, но требуют считывания вручную.

● Электронные контроллеры: эти устройства более совершенны и могут быть запрограммированы на срабатывание сигнализации или отключение системы, если температура превышает безопасные пределы.

● Тепловидение: этот метод позволяет проводить бесконтактное измерение температуры. Тепловизионные камеры могут обнаруживать горячие точки и отслеживать изменения температуры в режиме реального времени.

Методы контроля температуры

Эффективные стратегии контроля температуры могут помочь контролировать тепло, выделяемое трансформаторами:

● Улучшение вентиляции. Правильный поток воздуха вокруг трансформатора необходим для рассеивания тепла. Обеспечение достаточного пространства для трансформатора и отсутствие препятствий для близлежащих предметов помогает поддерживать оптимальное охлаждение.

● Системы охлаждения. Некоторые трансформаторы имеют преимущества дополнительных методов охлаждения, таких как охлаждающие вентиляторы или системы жидкостного охлаждения.

● Регулировка нагрузки. Снижение нагрузки трансформатора или корректировка режима его работы также могут предотвратить перегрев. Например, включение трансформатора в прохладные часы или снижение нагрузки может помочь справиться с повышением температуры.

Как выбрать правильную систему охлаждения для вашего трансформатора

Выбор правильной системы охлаждения зависит от размера вашего трансформатора, нагрузки и условий установки:

● Воздушное охлаждение (естественное или принудительное). Для большинства трансформаторов сухого типа достаточно воздушного охлаждения. Естественное воздушное охлаждение основано на конвекции, тогда как принудительное воздушное охлаждение использует вентиляторы для циркуляции воздуха вокруг трансформатора.

● Охлаждающие вентиляторы. Добавление вентиляторов к трансформатору может способствовать более эффективному охлаждению устройства, особенно в условиях плохой циркуляции воздуха.

В некоторых случаях может потребоваться дополнительное охлаждение, особенно для высоконагруженных или больших трансформаторов. Если трансформатор работает в закрытом или плохо вентилируемом помещении, могут потребоваться дополнительные системы охлаждения для предотвращения чрезмерного перегрева.

Распространенные причины перегрева трансформатора сухого типа

Внутренние причины перегрева

Перегрев в сухих трансформаторах может быть вызван различными внутренними факторами:

● Потери в сердечнике и обмотках: возникают из-за электрических потерь в сердечнике и обмотках. Во время работы трансформатора энергия теряется в виде тепла из-за сопротивления материалов.

● Ухудшение изоляции. Со временем изоляционные материалы могут разрушаться из-за тепла и электрического напряжения, что делает их менее эффективными в защите трансформатора. Это увеличивает риск короткого замыкания и перегрева.

● Поврежденные или изношенные компоненты. Когда внутренние компоненты, такие как обмотки или сердечник, изнашиваются или повреждаются, они не могут работать эффективно. Это приводит к увеличению сопротивления, вызывая большее нагревание и усугубляя проблему перегрева.

Каждая из этих внутренних причин может нарушить нормальную работу и привести к повышению температуры, сокращая срок службы трансформатора.

Внешние причины перегрева

Немалую роль в перегреве трансформатора играют и внешние факторы:

● Плохая вентиляция. Если трансформатор установлен в замкнутом пространстве с недостаточной вентиляцией, вокруг устройства будет накапливаться тепло, что увеличивает риск перегрева. Правильный поток воздуха имеет решающее значение для поддержания температуры под контролем.

● Отказ системы охлаждения. Многие трансформаторы используют вентиляторы или другие системы охлаждения для регулирования температуры. Если эти системы выходят из строя, трансформатор может быстро перегреться. Для обеспечения работоспособности систем охлаждения необходимы регулярные проверки технического обслуживания.

● Условия окружающей среды. Экстремальные температуры или высокая влажность окружающей среды также могут повлиять на способность трансформатора рассеивать тепло. Например, эксплуатация трансформатора в жарком и влажном помещении может привести к тому, что его температура выйдет за безопасные пределы.

Правильная установка и регулярное техническое обслуживание являются ключом к предотвращению внешних причин перегрева. Обеспечение достаточной вентиляции и регулярные проверки систем охлаждения могут предотвратить многие из этих проблем.

Поддержание температуры сухого трансформатора

Регулярное техническое обслуживание для контроля повышения температуры

Регулярные проверки и испытания имеют решающее значение для обеспечения эффективной работы трансформаторов и предотвращения перегрева. Мониторинг повышения температуры во время этих проверок помогает обнаружить любые проблемы до того, как они усугубятся. Методы профилактического обслуживания, такие как тепловидение, позволяют обнаружить горячие точки в трансформаторе, что позволяет своевременно провести ремонт и предотвратить критические сбои.

Обеспечение правильной установки и вентиляции

Правильная установка жизненно важна для поддержания безопасной температуры трансформатора. Во избежание перегрева убедитесь, что трансформатор установлен в помещении с достаточной вентиляцией и притоком воздуха. Следите за тем, чтобы в месте установки не было препятствий, и обеспечьте свободную циркуляцию воздуха для эффективного регулирования температуры.

Управление нагрузкой и температурой

Управление нагрузкой является ключом к контролю повышения температуры трансформатора. Перегрузка трансформатора приводит к чрезмерному нагреву, что приводит к перегреву. Чтобы предотвратить это, эффективно балансируйте нагрузку между трансформаторами, отслеживайте колебания нагрузки и снижайте нагрузку в часы пик или при высоких температурах, чтобы избежать превышения безопасных температурных пределов.

Заключение

Понимание повышения температуры трансформатора сухого типа имеет решающее значение для поддержания эффективности, безопасности и срока службы. Надлежащая изоляция, мониторинг температуры и эффективное управление повышением температуры играют ключевую роль в обеспечении оптимальной производительности. Для обеспечения долгосрочной надежности важно выбрать правильную изоляцию, регулярно контролировать температуру и эффективно управлять нагрузкой. Для получения индивидуального руководства обращайтесь по адресу JISCO для выбора трансформатора и рекомендаций по техническому обслуживанию.



Часто задаваемые вопросы

Вопрос: Каково типичное повышение температуры сухого трансформатора?

A: Обычные пределы превышения температуры для сухих трансформаторов составляют 80°C, 115°C и 150°C, в зависимости от класса изоляции. Эти номиналы помогают определить, насколько температура трансформатора может безопасно превысить температуру окружающей среды.

Вопрос: Как предотвратить перегрев сухого трансформатора?

Ответ: Регулярное техническое обслуживание, обеспечение надлежащей вентиляции и эффективное управление нагрузкой являются ключом к предотвращению перегрева. Мониторинг температуры и использование систем охлаждения также могут помочь.

Вопрос: Почему важно контролировать температуру трансформатора?

О: Неконтролируемое повышение температуры может привести к повреждению изоляции, сокращению срока службы и потенциальному перегреву. Регулярный мониторинг помогает предотвратить повреждения и обеспечивает безопасную эксплуатацию.

Вопрос: Как часто следует проверять сухой трансформатор на предмет повышения температуры?

О: Регулярно проверяйте трансформаторы, в идеале каждые шесть месяцев, чтобы контролировать температуру и проверять наличие потенциальных проблем. Используйте методы профилактического обслуживания, такие как тепловидение, для раннего обнаружения.
