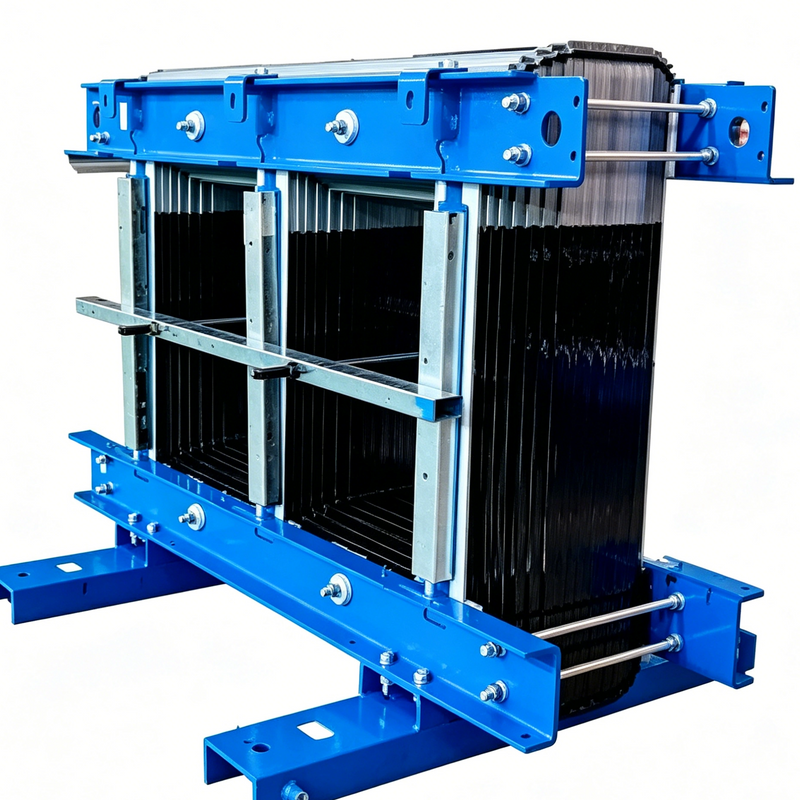

Le choix du matériau pour le noyau d’un transformateur de distribution immergé dans l’huile est essentiel à ses performances et à son efficacité.
1. Stratifications en acier au silicium
L'acier au silicium est le matériau le plus couramment utilisé pour les noyaux des transformateurs de distribution en raison de sa bonne perméabilité et de ses faibles pertes par hystérésis. L'ajout de silicium peut réduire la perte de fer et améliorer l'efficacité du transformateur.
2. Acier au silicium à haute perméabilité :
Basé sur l'acier au silicium traditionnel, ce matériau améliore encore la perméabilité et réduit les pertes d'énergie, et est particulièrement adapté aux transformateurs à haut rendement.
3.Alliages amorphes :
L'alliage amorphe est le premier nouveau matériau, il n'a pas de structure cristalline, il présente donc une perte d'hystérésis et une perte par courants de Foucault plus faibles, ce qui rend le transformateur utilisant ce matériau plus économe en énergie. Cependant, le coût des matériaux en alliages amorphes est élevé et le traitement est difficile.
4.Alliages nanocristallins :
Les matériaux nanocristallins combinent les avantages des matériaux amorphes avec des propriétés mécaniques supérieures, offrant de très faibles pertes et une induction magnétique à saturation élevée, ce qui convient aux transformateurs de distribution hautes performances.
5. Acier électrique à grains orientés :
L'acier électrique à grains orientés est le premier type de matériau avancé spécialement utilisé pour le noyau du transformateur de puissance. Sa structure cristalline a été spécialement traitée pour être disposée dans une seule direction, ce qui réduit considérablement l'énergie nécessaire à la magnétisation et améliore l'efficacité.
5. Acier électrique sans grains orientés :
Par rapport à l'acier électrique orienté, la structure cristalline de l'acier électrique non orienté n'est pas alignée de manière unidirectionnelle, mais elle peut néanmoins offrir de bonnes propriétés magnétiques et convient aux applications nécessitant une magnétisation multidirectionnelle.
Facteurs environnementaux
Q1 : Quel est l’impact de la température sur le noyau ?
A1 : La température peut provoquer une dilatation et une contraction thermiques, affectant potentiellement la stabilité mécanique. Des mécanismes de refroidissement appropriés empêchent la surchauffe et maintiennent des conditions de fonctionnement optimales.
Q2 : Le noyau peut-il être affecté par des facteurs environnementaux ?
A2 : Oui, l’exposition à l’humidité peut entraîner de la corrosion et une diminution de la résistance de l’isolation. Assurer une étanchéité adéquate et utiliser des matériaux de haute qualité permet d’atténuer ces risques.
Sécurité et normes
Q3 : Y a-t-il des problèmes de sécurité liés au noyau ?
R3 : Bien qu'elles ne soient pas intrinsèquement dangereuses, les défaillances du noyau peuvent entraîner une surchauffe et des risques potentiels d'incendie. Le respect des directives du fabricant et des inspections régulières minimisent ces risques.
Q4 : Quelles normes s’appliquent aux noyaux de transformateur ?
A4 : Les noyaux du transformateur doivent être conformes aux normes internationales telles que les séries CEI 60076 et IEEE C57.12, qui spécifient les exigences en matière de conception, de performances et de tests.
Q5 : Quels sont les problèmes courants liés aux noyaux de transformateur ?
R5 : Les problèmes peuvent inclure des niveaux de bruit accrus, un chauffage excessif ou une efficacité réduite, provenant souvent d'une mauvaise qualité des matériaux, d'un refroidissement inadéquat ou d'une installation incorrecte.
Q6 : Comment peut-on diagnostiquer les problèmes liés au cœur ?
A6 : La surveillance de la température, des niveaux sonores et des mesures de performances peut aider à identifier les problèmes fondamentaux. Les tests de diagnostic tels que les tests à vide peuvent également révéler des problèmes sous-jacents.
