نوى المحولات هي العمود الفقري للمحولات الكهربائية. وبدونها، سيكون نقل الطاقة غير فعال، مما يؤدي إلى ارتفاع التكاليف وضعف الأداء. في هذا الدليل، سوف نتعمق في قلوب المحولات، ونغطي أنواعها وبنيتها والغرض منها. ستتعلم أيضًا كيف تؤثر التصميمات الأساسية المختلفة على الكفاءة وفقدان الطاقة وملاءمة التطبيقات.
قلب المحول هو المكون المغناطيسي الذي يشكل الجزء المركزي من المحول، وهو المسؤول عن إجراء التدفق المغناطيسي بين اللفات الأولية والثانوية. معظم قلوب المحولات مصنوعة من صفائح مغلفة من مواد حديدية، مثل السيليكون الصلب، مما يقلل من خسائر التيار الدوامي. تعمل هذه الطبقات المصفحة على تعزيز النفاذية المغناطيسية وتساعد في توجيه التدفق المغناطيسي بكفاءة.
يضمن القلب النقل الفعال للطاقة الكهربائية من خلال تركيز وتضخيم التدفق الكهرومغناطيسي الذي يتم إنشاؤه عندما يمر التيار عبر الملف الأولي. ومن خلال القيام بذلك، يزيد القلب من كفاءة المحول ويقلل من فقدان الطاقة.

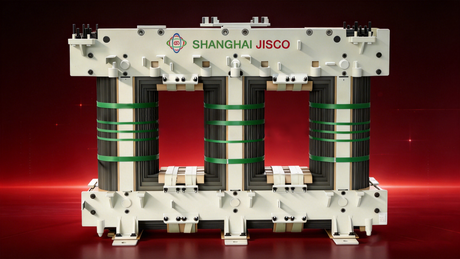

يتكون قلب المحول من أجزاء مختلفة تعمل في انسجام تام لتشكل دائرة مغناطيسية فعالة:
● الأطراف: هذه هي المكونات الرأسية التي يتم لف اللفات حولها. ويمكن أيضًا الإشارة إليها بالساقين. تعتبر الأطراف حيوية لأنها تحمل التدفق المغناطيسي وتوجهه عبر اللفات.
● النير: النير هو الجزء الأفقي الذي يصل بين الأطراف. إنه يكمل الدائرة المغناطيسية، مما يسمح للتدفق المغناطيسي بالتدفق بشكل مستمر عبر القلب.
يحدد تكوين الأطراف والنير الخصائص المغناطيسية للمحول، مما يؤثر على كفاءته وأدائه. تلبي التصميمات المختلفة احتياجات تشغيلية محددة، مثل التعامل مع مستويات طاقة أعلى أو تقليل فقد الطاقة.
النوى المصفحة هي النوع الأكثر شيوعًا المستخدم في المحولات التقليدية. تتكون هذه النوى من طبقات رقيقة من صفائح السيليكون الفولاذية المكدسة معًا. يساعد هذا التصفيح على تقليل خسائر التيار الدوامي، والتي يتم إنشاؤها بواسطة المجال المغناطيسي المتناوب.
فوائد النوى مغلفة:
● تقليل خسائر تيار إيدي: تمنع الطبقات الرقيقة من الفولاذ تكوين تيارات متداولة كبيرة داخل القلب، مما يؤدي إلى تحسين كفاءة استخدام الطاقة.
● تطبيق واسع: مثالي للمحولات ذات التردد المنخفض والطاقة العالية، مثل تلك المستخدمة في نقل الطاقة.
تعتبر النوى المصفحة مفيدة بشكل خاص في المحولات التي تحتاج إلى التعامل مع مستويات الجهد والطاقة الكبيرة بكفاءة، مما يجعلها الاختيار الأمثل للعديد من المحولات الصناعية.
تم تصميم نواة الفجوة الموزعة، والمعروفة أيضًا بالنواة المغلفة، لتوفير كفاءة أفضل في محولات التوزيع. ملفات المحول محاطة بنواة مبنية من طبقات متعددة من المعدن، كل منها مفصولة بفجوات صغيرة.
مزايا نوى الفجوة الموزعة:
● تجميع أسرع: تتميز هذه النوى بتصميم أبسط يؤدي إلى أوقات تصنيع أسرع.
● انخفاض تكاليف التصنيع: يعمل تصميم المركز على تقليل تكاليف المواد دون المساس بالأداء.
● الكفاءة: عادةً ما تكون نوى الفجوة الموزعة ذات خسائر أقل مقارنة بالنوى المصفحة التقليدية، مما يجعلها الخيار المفضل لمحولات التوزيع.
تُستخدم هذه النوى بشكل أساسي في محولات التوزيع ثلاثية الطور وأحادية الطور، حيث تعد الكفاءة والتكلفة أمرًا بالغ الأهمية.
النوى غير المتبلورة والبلورية النانوية هي مواد متقدمة تستخدم في بناء المحولات لتحقيق كفاءة أعلى في استخدام الطاقة. تُصنع النوى غير المتبلورة من سبائك معدنية تفتقر إلى البنية البلورية، مما يوفر خصائص مغناطيسية فائقة. تتمتع المواد البلورية النانوية بنفاذية عالية جدًا، مما يجعلها مناسبة للتطبيقات عالية التردد والموفرة للطاقة.
فوائد النوى غير المتبلورة والبلورية النانوية:
● خسائر أقل في حالة عدم التحميل: تعمل هذه المواد على تقليل فقد الطاقة بشكل كبير خلال فترة توقف المحول، مما يجعلها مثالية للتصميمات الموفرة للطاقة.
● الكفاءة المحسنة: تم تصميم كل من النوى غير المتبلورة والبلورية النانوية لتقليل خسائر النواة، خاصة في ظل ظروف الحمل المنخفض.
● التطبيقات المتخصصة: تُستخدم هذه النوى في تطبيقات مثل أنظمة الطاقة المتجددة، وتخزين الطاقة، ومحولات الطاقة عالية الكفاءة.
على الرغم من أنها أكثر تكلفة من النوى التقليدية، إلا أن فوائد كفاءتها طويلة المدى تجعلها خيارًا مفضلاً للتطبيقات التي تعطي الأولوية لتوفير الطاقة.

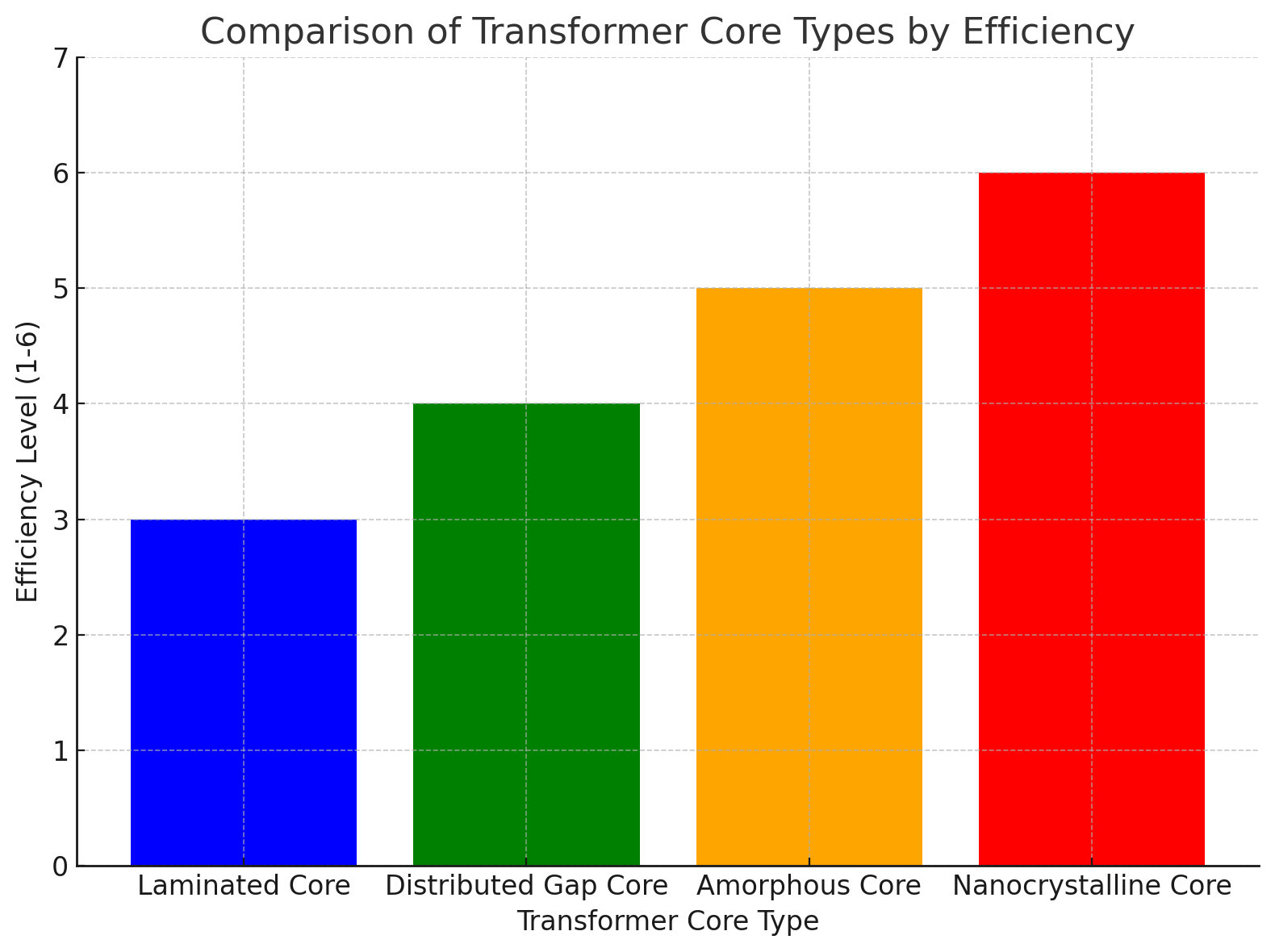

نوع المحول الأساسي |
كفاءة |
طلب |
يكلف |
مغلفة الأساسية |
معتدل |
محولات الطاقة |
معتدل |
الفجوة الموزعة الأساسية |
عالي |
محولات التوزيع |
قليل |
غير متبلور الأساسية |
عالية جدًا |
تطبيقات موفرة للطاقة |
عالي |
نواة البلورية النانوية |
فائقة الارتفاع |
تطبيقات متخصصة عالية الكفاءة |
عالية جدًا |
تلعب المواد المستخدمة في بناء قلب المحول دورًا حيويًا في تحديد كفاءة وأداء المحول. بعض المواد الشائعة تشمل:
● فولاذ السيليكون: المادة الأكثر استخدامًا على نطاق واسع، يوفر فولاذ السيليكون نفاذية مغناطيسية جيدة، مما يقلل من فقد النواة. ويأتي في شكلين: موجه نحو الحبوب (GO) وغير موجه نحو الحبوب (NGO). يستخدم الفولاذ الموجه للحبوب بشكل أساسي في محولات الطاقة لكفاءته العالية.
● الفولاذ غير المتبلور: تحتوي هذه النوى على هياكل ذرية مضطربة، مما يؤدي إلى فقدان طاقة منخفض للغاية، وهو مفيد بشكل خاص لمحولات التوزيع.
● المواد البلورية النانوية: معروفة بنفاذيتها العالية للغاية وخسائرها المنخفضة، وتستخدم هذه المواد في المحولات عالية الكفاءة للتطبيقات المتخصصة.
تؤثر عملية التصنيع بشكل كبير على أداء نوى المحولات. تشمل العمليات الرئيسية ما يلي:
● الدرفلة على البارد: يتم درفلة فولاذ السيليكون على البارد لزيادة قوته وتحسين الخواص المغناطيسية. كما أن الدرفلة على البارد تقلل من سماكة الفولاذ، مما يعزز كفاءة المحول.
● التلدين: تتضمن هذه العملية تسخين المادة لإزالة الشوائب وزيادة ليونتها، مما يسهل التعامل معها وتحسين خصائصها المغناطيسية.
● توجيه الحبوب: في الفولاذ الموجه للحبيبات، يتم محاذاة هيكل الحبوب لتعزيز التدفق المغناطيسي، وتقليل الخسائر وتحسين الكفاءة.
تعتبر هذه العمليات ضرورية لضمان أداء المادة الأساسية على النحو الأمثل في المحول.
يمكن تجميع نوى المحولات في تكوينات مختلفة، في المقام الأول من النوع الصدفي والنوع الأساسي.
● نوع الغلاف: في هذا التكوين، يحيط القلب باللفات، مما يخلق مسارًا مغلقًا للتدفق المغناطيسي. يُفضل هذا التصميم في التطبيقات ذات التيار العالي لأنه يوفر حماية أفضل للدائرة القصيرة ومفاعلة تسرب أقل.
● النوع الأساسي: في هذا التكوين، يتم وضع اللفات حول القلب، مما يترك مسار التدفق مفتوحًا. يُستخدم هذا التصميم عادةً في محولات الطاقة نظرًا لبساطته وسهولة تبريده.
مادة |
النفاذية المغناطيسية |
فقدان الطاقة |
متانة |
الصلب السيليكون |
عالي |
معتدل |
جيد |
غير متبلور الصلب |
عالية جدًا |
قليل |
عالي |
سبائك النانو البلورية |
فائقة الارتفاع |
الحد الأدنى |
عالية جدًا |
تؤثر الخسائر الأساسية، بما في ذلك خسائر التباطؤ وخسائر التيار الدوامي، بشكل مباشر على كفاءة المحول. يقلل التصميم الأساسي المناسب من هذه الخسائر، مما يسمح للمحولات بالعمل بكفاءة أكبر.
● خسائر التباطؤ: بسبب تأخر المجال المغناطيسي خلف الجهد المطبق، يمكن تقليل خسائر التباطؤ باستخدام مواد عالية الجودة ومنخفضة التباطؤ مثل فولاذ السيليكون الموجه نحو الحبوب.
● خسائر التيار الدوامي: يتم تقليلها إلى الحد الأدنى باستخدام النوى المصفحة، والتي تمنع تشكل تيارات كبيرة متداولة داخل المادة.
نصيحة: لتعظيم كفاءة المحولات، استثمر في المواد الأساسية عالية الجودة والتصميم الذي يقلل من خسائر التباطؤ والتيار الدوامي.
تؤثر المواد المختارة للنواة بشكل مباشر على كفاءة نقل الطاقة. على سبيل المثال:
● يعتبر الفولاذ السيليكوني فعالاً من حيث التكلفة ويستخدم على نطاق واسع لخصائصه المغناطيسية الجيدة.
● يوفر الفولاذ غير المتبلور خسائر أقل ولكن بتكلفة أعلى، وهو مثالي للتطبيقات التي تتطلب خسائر منخفضة في حالة عدم التحميل.
● توفر المواد البلورية النانوية أفضل كفاءة ولكنها تستخدم عمومًا في التطبيقات المتخصصة وعالية الأداء.
يعد اختيار المادة المناسبة بناءً على المتطلبات الخاصة بالتطبيق أمرًا بالغ الأهمية لضمان الكفاءة المثلى وفعالية التكلفة.
يجب أن يكون التصميم الأساسي مصممًا لتطبيقات محددة. على سبيل المثال:
● محولات الطاقة: تتطلب هذه المحولات نوى عالية الكفاءة، مثل فولاذ السيليكون الموجه نحو الحبوب، للتعامل مع الجهد العالي وعمليات نقل الطاقة الكبيرة.
● محولات التوزيع: في هذه الحالات، غالبًا ما يتم استخدام النوى غير المتبلورة والبلورية النانوية لتقليل فقد الطاقة، خاصة في ظروف الحمل المنخفض.
من خلال فهم متطلبات الطاقة والمتطلبات التشغيلية، يمكنك تحديد المواد الأساسية والتصميم الأكثر ملاءمة لتطبيقك.
تؤثر هندسة النواة بشكل كبير على أدائها، خاصة من حيث الكفاءة وتقليل الضوضاء. تحتوي المحولات من النوع الأساسي على ملفات ملفوفة حول الأطراف الأساسية، بينما تحيط المحولات من النوع الصدفي بالملفات مع القلب.
● تعتبر المحولات من النوع الأساسي أكثر بساطة وفعالية من حيث التكلفة، مع خيارات تبريد أفضل.
● توفر المحولات من النوع الصدفي تحكمًا أفضل في التدفق المغناطيسي، وتقلل من مفاعلة التسرب، وتكون أكثر قوة في ظروف الأعطال.
تؤثر تكوينات الأطراف على كيفية تعامل المحول مع توزيع التدفق وموازنة التحميل. تلبي التصميمات ثلاثية الأطراف وأربعة أطراف وخمسة أطراف متطلبات الطاقة المختلفة:
● النوى ثلاثية الأطراف: شائعة في محولات الجهد المتوسط، وهي مدمجة وفعالة من حيث التكلفة ولكنها قد تكون أقل ملاءمة لتكوينات الأحمال المعقدة.
● النوى رباعية الأطراف: توفر موازنة أفضل للأحمال وهي مثالية للمحولات ذات الأحمال غير المتماثلة.
● نوى خماسية الأطراف: توفر أفضل استقرار وتستخدم في التطبيقات الصناعية ذات الأحمال العالية حيث تكون الموثوقية أمرًا بالغ الأهمية.
اختر تكوين الطرف الذي يطابق تصنيف طاقة المحول الخاص بك ومتطلبات الحمل لضمان الأداء الأمثل.
يحدد تصميم الهندسة الأساسية كيفية تدفق التدفق المغناطيسي عبر المحول. يضمن القلب المصمم جيدًا بقاء التدفق المغناطيسي مركزًا، مما يقلل من الخسائر ويحسن الكفاءة.
يعد تقليل تسرب التدفق المغناطيسي عن طريق تحسين التصميم الأساسي أمرًا أساسيًا لتقليل فقد الطاقة وتحسين عمر المحولات.
غالبًا ما تُستخدم النوى غير المتبلورة والبلورية النانوية في تطبيقات الطاقة المتجددة، مثل الطاقة الشمسية وطاقة الرياح، لتعزيز توفير الطاقة وكفاءتها. توفر هذه النوى خسائر منخفضة في حالة عدم التحميل، وهو أمر بالغ الأهمية لمصادر الطاقة المتقطعة.
بالنسبة لتطبيقات مثل الإلكترونيات وإمدادات الطاقة ذات وضع التبديل (SMPS)، يُفضل نوى الفريت والبلورات النانوية. إن نفاذيتها العالية وخسائرها المنخفضة في التيار الدوامي تجعلها مثالية للعمليات عالية التردد.
في البيئات الصناعية، توفر النوى ذات الأطراف الخمسة المصنوعة من مواد عالية القوة موثوقية وأداء فائقين تحت الأحمال الثقيلة. تُستخدم هذه في المحولات عالية الطاقة حيث يكون الاستقرار والتسامح مع الخطأ أمرًا بالغ الأهمية.
يعتمد اختيار المادة الأساسية المناسبة على متطلبات حمل المحول وأهداف الكفاءة. بالنسبة للتطبيقات ذات الأحمال العالية، حدد المواد ذات النفاذية المغناطيسية العالية، مثل فولاذ السيليكون الموجه نحو الحبوب.
في حين أن المواد الأساسية المتقدمة مثل السبائك غير المتبلورة والبلورية النانوية توفر أداءً فائقًا، إلا أن تكلفتها المرتفعة قد لا تكون ضرورية دائمًا. قم بموازنة تكلفة المواد مع توفير الطاقة على المدى الطويل لتحقيق الاستثمار الأمثل.
تعد الموثوقية أمرًا بالغ الأهمية بالنسبة للمحولات، خاصة تلك المستخدمة في البنية التحتية الحيوية. اختر النوى المصممة مع أخذ المتانة في الاعتبار، مع الأخذ في الاعتبار عوامل مثل العزل، وأنظمة التبريد، ومرونة الأعطال.
تلعب نوى المحولات دورًا حاسمًا في نقل الطاقة بكفاءة وأداء المحولات. إن اختيار المواد والتصميم المناسبين يضمن الكفاءة المثلى ويقلل الخسائر ويقلل تكاليف التشغيل. سواء لنقل الطاقة، أو الطاقة المتجددة، أو الاستخدام الصناعي، فإن اختيار النواة المناسبة أمر ضروري. تقدم Shanghai JISCO نوى محولات عالية الجودة توفر أداءً فائقًا ومتانة، مما يساعد العملاء على تلبية معايير كفاءة الطاقة وتقليل التكاليف على المدى الطويل.
ج: قلب المحول هو الجزء المركزي للمحول، وهو مصنوع من صفائح مغلفة من مادة حديدية. إنه يسهل النقل الفعال للطاقة من خلال تركيز التدفق المغناطيسي بين اللفات الأولية والثانوية.
ج: يلعب قلب المحول دورًا رئيسيًا في تعزيز نقل الطاقة وتقليل الخسائر. فهو يضمن تدفق التدفق المغناطيسي بكفاءة، مما يقلل من هدر الطاقة ويحسن أداء المحولات.
ج: تؤثر المواد المختلفة مثل فولاذ السيليكون والفولاذ غير المتبلور والسبائك البلورية النانوية على فقدان الطاقة والكفاءة والمتانة. يتم اختيار كل مادة بناءً على تطبيق المحول المحدد لتحقيق أقصى قدر من الأداء.
ج: يتم تصنيف نوى المحولات بشكل أساسي إلى نوى مغلفة، وفجوة موزعة (ملفوفة)، وغير متبلورة. يتم اختيار كل نوع بناءً على قوة المحول واحتياجات الكفاءة والتطبيق.
ج: إن تصميم قلب المحول، مثل استخدام مواد مصفحة أو غير متبلورة، يؤثر على مستوى الضوضاء. التصميم المناسب يقلل من التضيق المغناطيسي والاهتزازات، مما يقلل من طنين المحولات.
ج: عند اختيار قلب المحول، ضع في اعتبارك المواد والتصميم الأساسي وسعة الحمولة ومتطلبات كفاءة الطاقة لضمان الأداء الأمثل والفعالية من حيث التكلفة لتطبيقك المحدد.
ج: يمكن تحسين الكفاءة الأساسية للمحولات عن طريق اختيار المواد ذات النفاذية العالية، وتقليل خسائر القلب من خلال التصفيح، وتحسين هندسة القلب لتقليل تسرب التدفق وفقدان الطاقة.
