Les noyaux de transformateur constituent l’épine dorsale des transformateurs électriques. Sans eux, le transfert d’énergie serait inefficace, entraînant des coûts plus élevés et des performances médiocres. Dans ce guide, nous examinerons les noyaux de transformateur, couvrant leurs types, leur construction et leur objectif. Vous découvrirez également comment différentes conceptions de base affectent l'efficacité, la perte d'énergie et l'adéquation des applications.
Un noyau de transformateur est le composant magnétique qui constitue la partie centrale d'un transformateur, responsable de la conduction du flux magnétique entre les enroulements primaire et secondaire. La plupart des noyaux de transformateur sont constitués de feuilles laminées de matériaux ferreux, comme l'acier au silicium, qui réduisent les pertes par courants de Foucault. Ces couches stratifiées améliorent la perméabilité magnétique et aident à diriger efficacement le flux magnétique.
Le noyau assure le transfert efficace de l'énergie électrique en focalisant et en amplifiant le flux électromagnétique créé lorsque le courant traverse l'enroulement primaire. Ce faisant, le noyau augmente l’efficacité du transformateur et minimise les pertes d’énergie.
Un noyau de transformateur se compose de différentes parties qui fonctionnent à l’unisson pour former un circuit magnétique efficace :
● Membres : ce sont les composants verticaux autour desquels les enroulements sont enroulés. Ils peuvent également être appelés jambes. Les membres sont vitaux car ils transportent le flux magnétique et le dirigent à travers les enroulements.
● Joug : Le joug est la section horizontale qui relie les membres. Il complète le circuit magnétique, permettant au flux magnétique de circuler en continu à travers le noyau.
La configuration des branches et des culasses détermine les caractéristiques magnétiques du transformateur, affectant à la fois son efficacité et ses performances. Différentes conceptions répondent à des besoins opérationnels spécifiques, tels que la gestion de niveaux de puissance plus élevés ou la réduction des pertes d'énergie.

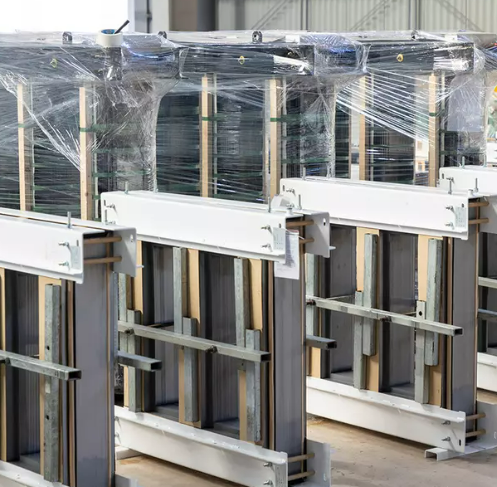

Les noyaux laminés sont le type le plus couramment utilisé dans les transformateurs traditionnels. Ces noyaux sont constitués de fines couches de tôles d’acier au silicium empilées ensemble. Cette stratification permet de réduire les pertes par courants de Foucault, générées par le champ magnétique alternatif.
Avantages des noyaux laminés :
● Pertes par courants de Foucault réduites : les fines couches d'acier empêchent la formation de courants de circulation importants dans le noyau, améliorant ainsi l'efficacité énergétique.
● Large application : idéal pour les transformateurs basse fréquence et haute puissance, tels que ceux utilisés dans la transmission de puissance.
Les noyaux laminés sont particulièrement utiles dans les transformateurs qui doivent gérer efficacement des niveaux de tension et de puissance importants, ce qui en fait le choix incontournable pour de nombreux transformateurs industriels.
Un noyau à espacement distribué, également connu sous le nom de noyau enveloppé, est conçu pour offrir une meilleure efficacité dans les transformateurs de distribution. Les enroulements du transformateur sont entourés d'un noyau constitué de plusieurs couches de métal, chacune séparée par de petits espaces.
Avantages des cœurs Gap distribués :
● Assemblage plus rapide : ces noyaux ont une conception plus simple qui se traduit par des temps de fabrication plus rapides.
● Coûts de fabrication réduits : la conception du noyau réduit les coûts de matériaux sans compromettre les performances.
● Efficacité : les noyaux à espacement distribués présentent généralement des pertes inférieures à celles des noyaux laminés traditionnels, ce qui en fait un choix privilégié pour les transformateurs de distribution.
Ces noyaux sont principalement utilisés dans les transformateurs de distribution triphasés et monophasés, où l'efficacité et le coût sont critiques.
Les noyaux amorphes et nanocristallins sont des matériaux avancés utilisés dans la construction des transformateurs pour obtenir une efficacité énergétique plus élevée. Les noyaux amorphes sont fabriqués à partir d’alliages métalliques dépourvus de structure cristalline, offrant des propriétés magnétiques supérieures. Les matériaux nanocristallins ont une perméabilité ultra-élevée, ce qui les rend adaptés aux applications haute fréquence et économes en énergie.
Avantages des noyaux amorphes et nanocristallins :
● Pertes à vide réduites : ces matériaux réduisent considérablement les pertes d'énergie pendant la période d'inactivité du transformateur, ce qui les rend idéaux pour les conceptions économes en énergie.
● Efficacité améliorée : les noyaux amorphes et nanocristallins sont conçus pour minimiser les pertes dans le noyau, en particulier dans des conditions de faible charge.
● Applications spécialisées : ces noyaux sont utilisés dans des applications telles que les systèmes d'énergie renouvelable, le stockage d'énergie et les transformateurs de puissance à haut rendement.
Bien qu'ils soient plus chers que les cœurs traditionnels, leurs avantages en termes d'efficacité à long terme en font une option privilégiée pour les applications qui privilégient les économies d'énergie.
Type de noyau de transformateur |
Efficacité |
Application |
Coût |
Noyau laminé |
Modéré |
Transformateurs de puissance |
Modéré |
Noyau d'écart distribué |
Haut |
Transformateurs de distribution |
Faible |
Noyau amorphe |
Très élevé |
Applications économes en énergie |
Haut |
Noyau nanocristallin |
Ultra-élevé |
Applications spécialisées à haut rendement |
Très élevé |
Les matériaux utilisés dans la construction du noyau du transformateur jouent un rôle essentiel dans la détermination de l'efficacité et des performances du transformateur. Certains matériaux courants comprennent :
● Acier au silicium : Matériau le plus largement utilisé, l'acier au silicium offre une bonne perméabilité magnétique, réduisant ainsi les pertes dans le noyau. Il se présente sous deux formes : orienté céréales (GO) et non orienté céréales (ONG). L'acier à grains orientés est principalement utilisé dans les transformateurs de puissance en raison de son rendement élevé.
● Acier amorphe : ces noyaux ont des structures atomiques désordonnées, conduisant à des pertes d'énergie ultra faibles, particulièrement bénéfiques pour les transformateurs de distribution.
● Matériaux nanocristallins : connus pour leur perméabilité extrêmement élevée et leurs faibles pertes, ces matériaux sont utilisés dans des transformateurs à haut rendement pour des applications spécialisées.
Le processus de fabrication influence considérablement les performances des noyaux de transformateur. Les processus clés comprennent :
● Laminage à froid : l'acier au silicium est laminé à froid pour augmenter sa résistance et améliorer ses propriétés magnétiques. Le laminage à froid réduit également l'épaisseur de l'acier, améliorant ainsi l'efficacité du transformateur.
● Recuit : Ce procédé consiste à chauffer le matériau pour éliminer les impuretés et augmenter sa ductilité, facilitant ainsi son travail et améliorant ses propriétés magnétiques.
● Orientation des grains : dans l'acier à grains orientés, la structure des grains est alignée pour améliorer le flux magnétique, réduisant ainsi les pertes et améliorant l'efficacité.
Ces processus sont essentiels pour garantir que le matériau du noyau fonctionne de manière optimale dans le transformateur.
Les noyaux de transformateur peuvent être assemblés dans différentes configurations, principalement de type coque et de type noyau.
● Type coque : dans cette configuration, le noyau entoure les enroulements, créant un chemin en boucle fermée pour le flux magnétique. Cette conception est préférée dans les applications à courant élevé car elle offre une meilleure protection contre les courts-circuits et une réactance de fuite plus faible.
● Core-Type : Dans cette configuration, les enroulements sont placés autour du noyau, laissant le chemin du flux ouvert. Cette conception est généralement utilisée dans les transformateurs de puissance en raison de sa simplicité et de sa facilité de refroidissement.
Matériel |
Perméabilité magnétique |
Perte d'énergie |
Durabilité |
Acier au silicium |
Haut |
Modéré |
Bien |
Acier amorphe |
Très élevé |
Faible |
Haut |
Alliage nanocristallin |
Ultra-élevé |
Minimal |
Très élevé |
Les pertes dans le noyau, y compris les pertes par hystérésis et les pertes par courants de Foucault, ont un impact direct sur l'efficacité d'un transformateur. Une conception appropriée du noyau minimise ces pertes, permettant aux transformateurs de fonctionner plus efficacement.
● Pertes par hystérésis : provoquées par le retard du champ magnétique derrière la tension appliquée, les pertes par hystérésis peuvent être réduites en utilisant des matériaux de haute qualité à faible hystérésis comme l'acier au silicium à grains orientés.
● Pertes par courants de Foucault : elles sont minimisées grâce à l'utilisation de noyaux laminés, qui empêchent la formation de courants de circulation importants dans le matériau.
Conseil : Pour maximiser l'efficacité du transformateur, investissez dans des matériaux de base et une conception de haute qualité qui minimisent à la fois l'hystérésis et les pertes par courants de Foucault.
Le matériau choisi pour le noyau a un impact direct sur l’efficacité du transfert d’énergie. Par exemple:
● L'acier au silicium est économique et largement utilisé pour ses bonnes propriétés magnétiques.
● L'acier amorphe offre des pertes plus faibles mais à un coût plus élevé, idéal pour les applications nécessitant de faibles pertes à vide.
● Les matériaux nanocristallins offrent la meilleure efficacité mais sont généralement utilisés dans des applications spécialisées et hautes performances.
Choisir le bon matériau en fonction des exigences spécifiques à l'application est crucial pour garantir une efficacité et une rentabilité optimales.
La conception de base doit être adaptée à des applications spécifiques. Par exemple:
● Transformateurs de puissance : ils nécessitent des noyaux à haut rendement, tels que de l'acier au silicium à grains orientés, pour gérer des transferts de puissance élevés et importants.
● Transformateurs de distribution : dans ces cas, des noyaux amorphes et nanocristallins sont souvent utilisés pour réduire les pertes d'énergie, en particulier dans des conditions de faible charge.
En comprenant les demandes énergétiques et les exigences opérationnelles, vous pouvez sélectionner le matériau et la conception de base les plus adaptés à votre application.
La géométrie du noyau influence considérablement ses performances, notamment en termes d'efficacité et de réduction du bruit. Les transformateurs de type noyau ont des enroulements enroulés autour des branches du noyau, tandis que les transformateurs de type coque entourent les enroulements avec le noyau.
● Les transformateurs à noyau sont plus simples et plus économiques, avec de meilleures options de refroidissement.
● Les transformateurs de type coque offrent un meilleur contrôle du flux magnétique, réduisent la réactance de fuite et sont plus robustes en cas de panne.
Les configurations des membres affectent la façon dont le transformateur gère la distribution de flux et l'équilibrage de charge. Les conceptions à trois, quatre et cinq membres répondent à différentes exigences de puissance :
● Noyaux à trois branches : courants dans les transformateurs moyenne tension, ils sont compacts et économiques mais peuvent être moins adaptés aux configurations de charge complexes.
● Noyaux à quatre membres : offrent un meilleur équilibrage de charge et sont idéaux pour les transformateurs avec des charges asymétriques.
● Noyaux à cinq membres : offrent la meilleure stabilité et sont utilisés dans les applications industrielles à charge élevée où la fiabilité est cruciale.
Choisissez une configuration de membre qui correspond à la puissance nominale et aux exigences de charge de votre transformateur pour garantir des performances optimales.
La conception de la géométrie du noyau détermine la manière dont le flux magnétique traverse le transformateur. Un noyau bien conçu garantit que le flux magnétique reste concentré, réduisant ainsi les pertes et améliorant l'efficacité.
Minimiser les fuites de flux magnétique en optimisant la conception du noyau est essentiel pour réduire les pertes d’énergie et améliorer la durée de vie du transformateur.
Les noyaux amorphes et nanocristallins sont souvent utilisés dans les applications d'énergies renouvelables, telles que l'énergie solaire et éolienne, pour améliorer les économies d'énergie et l'efficacité. Ces cœurs offrent de faibles pertes à vide, cruciales pour les sources d’énergie intermittentes.
Pour les applications telles que l'électronique et les alimentations à découpage (SMPS), les noyaux de ferrite et nanocristallins sont privilégiés. Leur haute perméabilité et leurs faibles pertes par courants de Foucault les rendent idéaux pour les opérations à haute fréquence.
Dans les environnements industriels, les noyaux à cinq branches fabriqués à partir de matériaux à haute résistance offrent une fiabilité et des performances supérieures sous de lourdes charges. Ceux-ci sont utilisés dans les transformateurs haute puissance où la stabilité et la tolérance aux pannes sont essentielles.
Le choix du bon matériau de noyau dépend des exigences de charge et des objectifs d'efficacité de votre transformateur. Pour les applications à forte charge, sélectionnez des matériaux à haute perméabilité magnétique, tels que l'acier au silicium à grains orientés.
Bien que les matériaux de base avancés tels que les alliages amorphes et nanocristallins offrent des performances supérieures, leur coût plus élevé n'est pas toujours nécessaire. Équilibrez le coût des matériaux avec des économies d’énergie à long terme pour un investissement optimal.
La fiabilité est cruciale pour les transformateurs, en particulier ceux utilisés dans les infrastructures critiques. Optez pour des noyaux conçus dans un souci de durabilité, en tenant compte de facteurs tels que l’isolation, les systèmes de refroidissement et la résilience aux pannes.
Les noyaux de transformateur jouent un rôle essentiel dans le transfert d’énergie efficace et les performances du transformateur. Choisir le bon matériau et la bonne conception garantit une efficacité optimale, réduit les pertes et minimise les coûts opérationnels. Que ce soit pour le transport d'énergie, les énergies renouvelables ou un usage industriel, la sélection du noyau approprié est essentielle. Shanghai JISCO propose des noyaux de transformateur de haute qualité qui offrent des performances et une durabilité supérieures, aidant ainsi les clients à respecter les normes d'efficacité énergétique et à réduire les coûts à long terme.
R : Un noyau de transformateur est la partie centrale d'un transformateur, constituée de feuilles stratifiées de matériau ferreux. Il facilite le transfert efficace d'énergie en concentrant le flux magnétique entre les enroulements primaire et secondaire.
R : Le noyau du transformateur joue un rôle clé dans l’amélioration du transfert d’énergie et la minimisation des pertes. Il garantit que le flux magnétique circule efficacement, réduisant ainsi le gaspillage d'énergie et améliorant les performances du transformateur.
R : Différents matériaux comme l’acier au silicium, l’acier amorphe et les alliages nanocristallins influencent la perte d’énergie, l’efficacité et la durabilité. Chaque matériau est choisi en fonction de l'application spécifique du transformateur afin de maximiser les performances.
R : Les noyaux de transformateur sont principalement classés en noyaux laminés, à espace distribué (enveloppés) et amorphes. Chaque type est sélectionné en fonction de la puissance du transformateur, des besoins d'efficacité et de l'application.
R : La conception du noyau du transformateur, comme l'utilisation de matériaux stratifiés ou amorphes, affecte le niveau de bruit. Une conception appropriée minimise la magnétostriction et les vibrations, réduisant ainsi le bourdonnement du transformateur.
R : Lors de la sélection d'un noyau de transformateur, tenez compte des exigences en matière de matériau, de conception du noyau, de capacité de charge et d'efficacité énergétique pour garantir des performances et une rentabilité optimales pour votre application spécifique.
R : L'efficacité du noyau du transformateur peut être améliorée en choisissant des matériaux à haute perméabilité, en réduisant les pertes du noyau par stratification et en optimisant la géométrie du noyau pour réduire les fuites de flux et les pertes d'énergie.
