Transformatorkerne sind das Rückgrat elektrischer Transformatoren. Ohne sie wäre die Energieübertragung ineffizient, was zu höheren Kosten und schlechter Leistung führen würde. In diesem Leitfaden befassen wir uns mit Transformatorkernen und gehen auf deren Typen, Konstruktion und Zweck ein. Außerdem erfahren Sie, wie sich unterschiedliche Kerndesigns auf Effizienz, Energieverlust und Anwendungseignung auswirken.

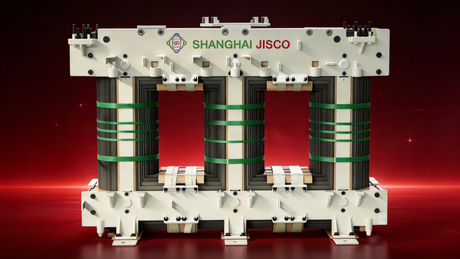

Ein Transformatorkern ist die magnetische Komponente, die den zentralen Teil eines Transformators bildet und für die Leitung des Magnetflusses zwischen der Primär- und Sekundärwicklung verantwortlich ist. Die meisten Transformatorkerne bestehen aus laminierten Blechen aus Eisenmaterial wie Siliziumstahl, die Wirbelstromverluste reduzieren. Diese laminierten Schichten erhöhen die magnetische Permeabilität und tragen dazu bei, den magnetischen Fluss effizient zu lenken.
Der Kern gewährleistet die effiziente Übertragung elektrischer Energie, indem er den elektromagnetischen Fluss bündelt und verstärkt, der entsteht, wenn Strom durch die Primärwicklung fließt. Dadurch erhöht der Kern den Wirkungsgrad des Transformators und minimiert Energieverluste.
Ein Transformatorkern besteht aus verschiedenen Teilen, die gemeinsam einen effizienten Magnetkreis bilden:
● Gliedmaßen: Dies sind die vertikalen Komponenten, um die die Wicklungen gewickelt sind. Sie können auch als Beine bezeichnet werden. Die Gliedmaßen sind lebenswichtig, da sie den magnetischen Fluss tragen und ihn durch die Wicklungen leiten.
● Joch: Das Joch ist der horizontale Abschnitt, der die Gliedmaßen verbindet. Es vervollständigt den Magnetkreis und ermöglicht einen kontinuierlichen Magnetfluss durch den Kern.
Die Konfiguration der Glieder und Joche bestimmt die magnetischen Eigenschaften des Transformators und beeinflusst sowohl seinen Wirkungsgrad als auch seine Leistung. Verschiedene Designs sind auf spezifische Betriebsanforderungen zugeschnitten, beispielsweise auf die Bewältigung höherer Leistungsniveaus oder die Reduzierung von Energieverlusten.
Laminierte Kerne werden am häufigsten in herkömmlichen Transformatoren verwendet. Diese Kerne bestehen aus dünnen Schichten aufeinander gestapelter Siliziumstahlbleche. Diese Laminierung trägt dazu bei, Wirbelstromverluste zu reduzieren, die durch das magnetische Wechselfeld erzeugt werden.
Vorteile laminierter Kerne:
● Reduzierte Wirbelstromverluste: Die dünnen Stahlschichten verhindern die Bildung großer Zirkulationsströme im Kern und verbessern so die Energieeffizienz.
● Breite Anwendung: Ideal für Niederfrequenz-Hochleistungstransformatoren, wie sie beispielsweise in der Energieübertragung verwendet werden.
Laminierte Kerne sind besonders nützlich in Transformatoren, die große Spannungs- und Leistungspegel effizient bewältigen müssen, weshalb sie für viele Industrietransformatoren die erste Wahl sind.
Ein verteilter Spaltkern, auch Wickelkern genannt, soll für einen besseren Wirkungsgrad in Verteiltransformatoren sorgen. Die Wicklungen des Transformators sind von einem Kern umgeben, der aus mehreren Metallschichten besteht, die jeweils durch kleine Lücken getrennt sind.
Vorteile von Distributed Gap Cores:
● Schnellere Montage: Diese Kerne haben ein einfacheres Design, was zu kürzeren Fertigungszeiten führt.
● Niedrigere Herstellungskosten: Das Design des Kerns reduziert die Materialkosten, ohne die Leistung zu beeinträchtigen.
● Effizienz: Verteilte Spaltkerne weisen im Vergleich zu herkömmlichen laminierten Kernen typischerweise geringere Verluste auf, was sie zu einer bevorzugten Wahl für Verteilungstransformatoren macht.
Diese Kerne werden hauptsächlich in dreiphasigen und einphasigen Verteilungstransformatoren verwendet, bei denen Effizienz und Kosten von entscheidender Bedeutung sind.
Amorphe und nanokristalline Kerne sind fortschrittliche Materialien, die im Transformatorenbau zur Erzielung einer höheren Energieeffizienz eingesetzt werden. Amorphe Kerne bestehen aus Metalllegierungen ohne kristalline Struktur und bieten hervorragende magnetische Eigenschaften. Nanokristalline Materialien verfügen über eine ultrahohe Permeabilität und eignen sich daher für hochfrequente und energieeffiziente Anwendungen.
Vorteile amorpher und nanokristalliner Kerne:
● Geringere Leerlaufverluste: Diese Materialien reduzieren die Energieverluste während der Leerlaufzeit des Transformators erheblich und eignen sich daher ideal für energieeffiziente Designs.
● Verbesserte Effizienz: Sowohl amorphe als auch nanokristalline Kerne sind darauf ausgelegt, Kernverluste zu minimieren, insbesondere unter Niedriglastbedingungen.
● Spezialanwendungen: Diese Kerne werden in Anwendungen wie erneuerbaren Energiesystemen, Energiespeichern und hocheffizienten Leistungstransformatoren eingesetzt.
Obwohl sie teurer als herkömmliche Kerne sind, sind sie aufgrund ihrer langfristigen Effizienzvorteile eine bevorzugte Option für Anwendungen, bei denen Energieeinsparungen im Vordergrund stehen.
Transformatorkerntyp |
Effizienz |
Anwendung |
Kosten |
Laminierter Kern |
Mäßig |
Leistungstransformatoren |
Mäßig |
Verteilter Gap-Kern |
Hoch |
Verteilungstransformatoren |
Niedrig |
Amorpher Kern |
Sehr hoch |
Energieeffiziente Anwendungen |
Hoch |
Nanokristalliner Kern |
Ultrahoch |
Spezialisierte hocheffiziente Anwendungen |
Sehr hoch |
Die beim Transformatorkernbau verwendeten Materialien spielen eine entscheidende Rolle bei der Bestimmung der Effizienz und Leistung des Transformators. Einige gängige Materialien sind:
● Siliziumstahl: Siliziumstahl ist das am häufigsten verwendete Material und bietet eine gute magnetische Permeabilität, wodurch Kernverluste reduziert werden. Es gibt ihn in zwei Formen: kornorientiert (GO) und nicht kornorientiert (NGO). Kornorientierter Stahl wird aufgrund seines hohen Wirkungsgrads vor allem in Leistungstransformatoren verwendet.
● Amorpher Stahl: Diese Kerne weisen ungeordnete Atomstrukturen auf, was zu äußerst geringen Energieverlusten führt, was besonders für Verteilungstransformatoren von Vorteil ist.
● Nanokristalline Materialien: Diese Materialien sind für ihre extrem hohe Permeabilität und geringen Verluste bekannt und werden in hocheffizienten Transformatoren für spezielle Anwendungen verwendet.
Der Herstellungsprozess beeinflusst maßgeblich die Leistung von Transformatorkernen. Zu den Schlüsselprozessen gehören:
● Kaltwalzen: Siliziumstahl wird kaltgewalzt, um seine Festigkeit zu erhöhen und die magnetischen Eigenschaften zu verbessern. Durch das Kaltwalzen wird auch die Dicke des Stahls verringert, was den Wirkungsgrad des Transformators erhöht.
● Glühen: Bei diesem Prozess wird das Material erhitzt, um Verunreinigungen zu entfernen und seine Duktilität zu erhöhen, wodurch es einfacher zu verarbeiten ist und seine magnetischen Eigenschaften verbessert werden.
● Kornorientierung: Bei kornorientiertem Stahl ist die Kornstruktur ausgerichtet, um den magnetischen Fluss zu verbessern, Verluste zu reduzieren und die Effizienz zu verbessern.
Diese Prozesse sind entscheidend für die optimale Leistung des Kernmaterials im Transformator.
Transformatorkerne können in verschiedenen Konfigurationen zusammengebaut werden, hauptsächlich in Schalen- und Kernausführung.
● Schalentyp: In dieser Konfiguration umgibt der Kern die Wicklungen und schafft so einen geschlossenen Kreislauf für den Magnetfluss. Dieses Design wird bei Hochstromanwendungen bevorzugt, da es einen besseren Kurzschlussschutz und eine geringere Streureaktanz bietet.
● Kerntyp: Bei dieser Konfiguration sind die Wicklungen um den Kern herum angeordnet, sodass der Flusspfad offen bleibt. Dieses Design wird aufgrund seiner Einfachheit und einfachen Kühlung typischerweise in Leistungstransformatoren verwendet.
Material |
Magnetische Permeabilität |
Energieverlust |
Haltbarkeit |
Siliziumstahl |
Hoch |
Mäßig |
Gut |
Amorpher Stahl |
Sehr hoch |
Niedrig |
Hoch |
Nanokristalline Legierung |
Ultrahoch |
Minimal |
Sehr hoch |
Kernverluste, einschließlich Hystereseverluste und Wirbelstromverluste, wirken sich direkt auf die Effizienz eines Transformators aus. Durch die richtige Kernkonstruktion werden diese Verluste minimiert, sodass Transformatoren effizienter arbeiten können.
● Hystereseverluste: Hystereseverluste, die durch die Verzögerung des Magnetfelds hinter der angelegten Spannung verursacht werden, können durch die Verwendung hochwertiger Materialien mit geringer Hysterese wie kornorientiertem Siliziumstahl reduziert werden.
● Wirbelstromverluste: Diese werden durch die Verwendung laminierter Kerne minimiert, wodurch die Bildung großer Zirkulationsströme im Material verhindert wird.
Tipp: Um die Effizienz des Transformators zu maximieren, investieren Sie in hochwertige Kernmaterialien und ein Design, das sowohl Hysterese als auch Wirbelstromverluste minimiert.
Das für den Kern gewählte Material hat direkten Einfluss auf die Effizienz der Energieübertragung. Zum Beispiel:
● Siliziumstahl ist kostengünstig und wird aufgrund seiner guten magnetischen Eigenschaften häufig verwendet.
● Amorpher Stahl bietet geringere Verluste, jedoch zu höheren Kosten, ideal für Anwendungen, die niedrige Leerlaufverluste erfordern.
● Nanokristalline Materialien bieten die beste Effizienz, werden jedoch im Allgemeinen in speziellen Hochleistungsanwendungen eingesetzt.
Um eine optimale Effizienz und Wirtschaftlichkeit zu gewährleisten, ist die Auswahl des richtigen Materials auf der Grundlage anwendungsspezifischer Anforderungen von entscheidender Bedeutung.
Das Kerndesign muss auf bestimmte Anwendungen zugeschnitten sein. Zum Beispiel:
● Leistungstransformatoren: Diese erfordern hocheffiziente Kerne wie kornorientierten Siliziumstahl, um hohe Spannungen und große Leistungsübertragungen zu bewältigen.
● Verteilungstransformatoren: In diesen Fällen werden häufig amorphe und nanokristalline Kerne verwendet, um Energieverluste zu reduzieren, insbesondere unter Niedriglastbedingungen.
Durch das Verständnis des Energiebedarfs und der Betriebsanforderungen können Sie das am besten geeignete Kernmaterial und Design für Ihre Anwendung auswählen.
Die Geometrie des Kerns beeinflusst maßgeblich dessen Leistung, insbesondere im Hinblick auf Effizienz und Geräuschreduzierung. Kerntransformatoren haben Wicklungen, die um die Kernschenkel gewickelt sind, während Manteltransformatoren die Wicklungen mit dem Kern umgeben.
● Kerntransformatoren sind einfacher und kostengünstiger und bieten bessere Kühlmöglichkeiten.
● Manteltransformatoren bieten eine bessere Steuerung des Magnetflusses, verringern die Streureaktanz und sind robuster bei Fehlerbedingungen.
Die Schenkelkonfigurationen wirken sich darauf aus, wie der Transformator die Flussverteilung und den Lastausgleich handhabt. Dreigliedrige, viergliedrige und fünfgliedrige Ausführungen erfüllen unterschiedliche Leistungsanforderungen:
● Dreischenklige Kerne: Sie kommen häufig in Mittelspannungstransformatoren vor, sind kompakt und kostengünstig, eignen sich jedoch möglicherweise weniger für komplexe Lastkonfigurationen.
● Vierschenklige Kerne: Bieten einen besseren Lastausgleich und sind ideal für Transformatoren mit asymmetrischen Lasten.
● Fünfgliedrige Kerne: Bieten die beste Stabilität und werden in industriellen Hochlastanwendungen eingesetzt, bei denen Zuverlässigkeit von entscheidender Bedeutung ist.
Wählen Sie eine Gliedkonfiguration, die der Nennleistung und den Lastanforderungen Ihres Transformators entspricht, um eine optimale Leistung zu gewährleisten.
Die Gestaltung der Kerngeometrie bestimmt, wie der magnetische Fluss durch den Transformator fließt. Ein gut gestalteter Kern sorgt dafür, dass der magnetische Fluss konzentriert bleibt, wodurch Verluste reduziert und die Effizienz verbessert werden.
Die Minimierung des magnetischen Streuflusses durch die Optimierung des Kerndesigns ist der Schlüssel zur Reduzierung von Energieverlusten und zur Verbesserung der Lebensdauer des Transformators.
Amorphe und nanokristalline Kerne werden häufig in erneuerbaren Energieanwendungen wie Solar- und Windenergie eingesetzt, um Energieeinsparungen und Effizienz zu steigern. Diese Kerne bieten geringe Leerlaufverluste, die für intermittierende Stromquellen von entscheidender Bedeutung sind.
Für Anwendungen wie Elektronik und Schaltnetzteile (SMPS) werden Ferrit- und nanokristalline Kerne bevorzugt. Ihre hohe Permeabilität und geringe Wirbelstromverluste machen sie ideal für den Hochfrequenzbetrieb.
In industriellen Umgebungen sorgen fünfgliedrige Kerne aus hochfesten Materialien für überragende Zuverlässigkeit und Leistung unter schweren Belastungen. Diese werden in Hochleistungstransformatoren eingesetzt, bei denen Stabilität und Fehlertoleranz von entscheidender Bedeutung sind.
Die Wahl des richtigen Kernmaterials hängt von den Lastanforderungen und Effizienzzielen Ihres Transformators ab. Wählen Sie für Hochlastanwendungen Materialien mit hoher magnetischer Permeabilität, wie z. B. kornorientierter Siliziumstahl.
Obwohl fortschrittliche Kernmaterialien wie amorphe und nanokristalline Legierungen eine überlegene Leistung bieten, sind ihre höheren Kosten möglicherweise nicht immer notwendig. Bringen Sie Materialkosten mit langfristigen Energieeinsparungen in Einklang, um eine optimale Investition zu erzielen.
Zuverlässigkeit ist für Transformatoren von entscheidender Bedeutung, insbesondere für solche, die in kritischen Infrastrukturen eingesetzt werden. Entscheiden Sie sich für Kerne, die auf Langlebigkeit ausgelegt sind und dabei Faktoren wie Isolierung, Kühlsysteme und Fehlerresistenz berücksichtigen.
Transformatorkerne spielen eine entscheidende Rolle bei der effizienten Energieübertragung und Transformatorleistung. Die Wahl des richtigen Materials und Designs sorgt für optimale Effizienz, reduziert Verluste und minimiert die Betriebskosten. Ob für die Stromübertragung, erneuerbare Energien oder den industriellen Einsatz, die Auswahl des richtigen Kerns ist von entscheidender Bedeutung. Shanghai JISCO bietet hochwertige Transformatorkerne, die überragende Leistung und Haltbarkeit bieten und Kunden dabei helfen, Energieeffizienzstandards einzuhalten und langfristige Kosten zu senken.
A: Ein Transformatorkern ist der zentrale Teil eines Transformators und besteht aus laminierten Blechen aus Eisenmaterial. Es erleichtert die effiziente Energieübertragung, indem es den magnetischen Fluss zwischen der Primär- und Sekundärwicklung bündelt.
A: Der Transformatorkern spielt eine Schlüsselrolle bei der Verbesserung der Energieübertragung und der Minimierung von Verlusten. Es stellt sicher, dass der Magnetfluss effizient fließt, wodurch Energieverschwendung reduziert und die Leistung des Transformators verbessert wird.
A: Verschiedene Materialien wie Siliziumstahl, amorpher Stahl und nanokristalline Legierungen beeinflussen Energieverlust, Effizienz und Haltbarkeit. Jedes Material wird basierend auf der spezifischen Transformatoranwendung ausgewählt, um die Leistung zu maximieren.
A: Transformatorkerne werden hauptsächlich in laminierte, verteilte Spaltkerne (umwickelte) und amorphe Kerne eingeteilt. Jeder Typ wird basierend auf der Leistung, den Effizienzanforderungen und der Anwendung des Transformators ausgewählt.
A: Das Design des Transformatorkerns, beispielsweise die Verwendung laminierter oder amorpher Materialien, beeinflusst den Geräuschpegel. Durch die richtige Konstruktion werden Magnetostriktion und Vibrationen minimiert und das Brummen des Transformators reduziert.
A: Berücksichtigen Sie bei der Auswahl eines Transformatorkerns das Material, das Kerndesign, die Belastbarkeit und die Energieeffizienzanforderungen, um optimale Leistung und Kosteneffizienz für Ihre spezifische Anwendung sicherzustellen.
A: Die Effizienz des Transformatorkerns kann durch die Auswahl von Materialien mit hoher Permeabilität, die Reduzierung der Kernverluste durch Laminierung und die Optimierung der Kerngeometrie zur Reduzierung von Flussverlusten und Energieverlusten verbessert werden.
